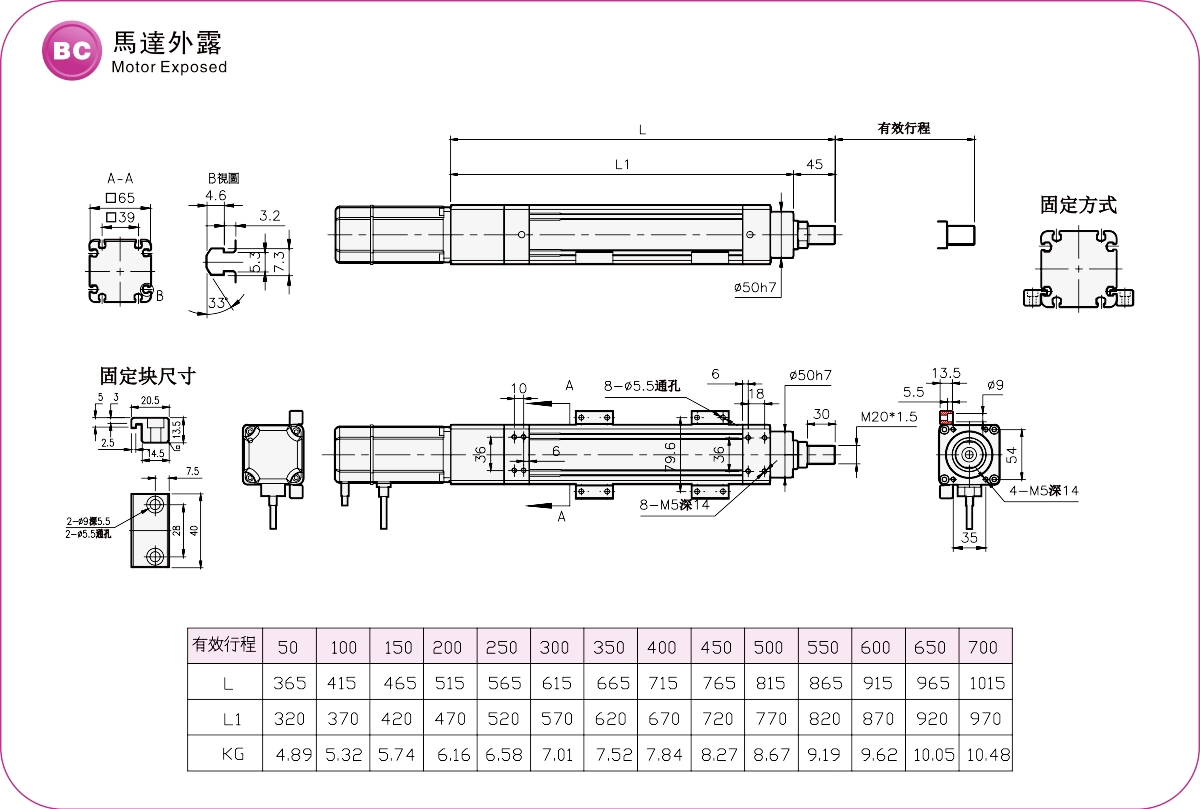

Lokasi sekarang：Rumah > Produk > Silinder elektrik > Siri EC > EC65 > Motor Terdedah

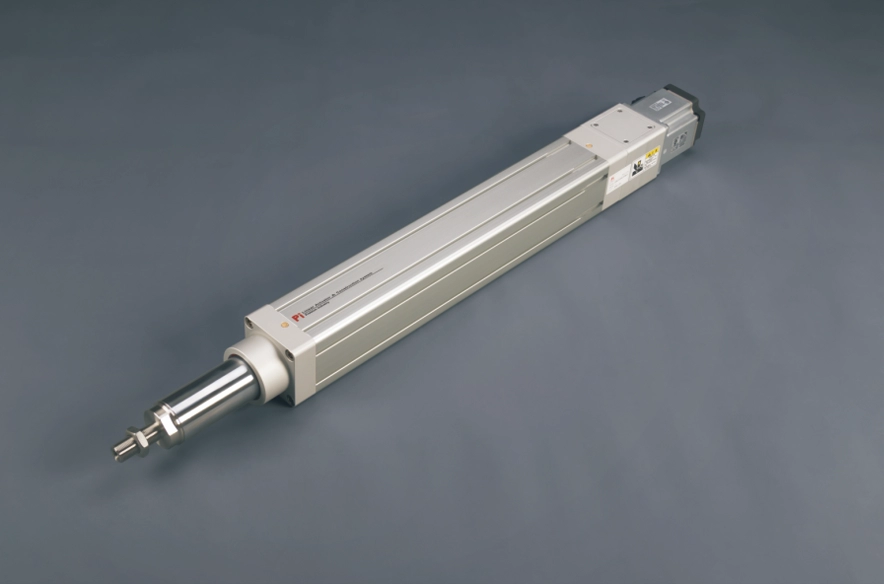

Ringan dan Jangka Hayat yang Panjang

Kebolehulangan：±0.01mm

Beban Mendatar：110kg

Beban Menegak：33kg

Kelajuan Maksimum：1000mm/s

Julat Perjalanan：50-700mm

Tetapkan pecutan dan nyahpecutan motor kepada 0.2 saat.

Spesifikasi standard tidak boleh digunakan untuk penggunaan kren terbalik. Jika anda mempunyai sebarang keperluan, sila hubungi kami melalui telefon atau tinggalkan mesej dalam talian.

Masa penghantaran: 7-10 hari

PDF

Muat turun 3D

Muat Turun Cadenas3

Rod panduan aci keluaran tambahan

Aci keluaran mempunyai rod panduan luaran untuk mengurangkan pesongan.
Dimensi luaran aci keluaran boleh disesuaikan untuk memenuhi keperluan pelanggan.
Unit utama mempunyai plat pengisi minyak tetap, yang membolehkan penyingkiran dan pelinciran mudah semasa penyelenggaraan, menjimatkan masa dan kemudahan.
Unit utama beralur sepenuhnya dan boleh dipasang pada keempat-empat sisi untuk menampung pelbagai orientasi pemasangan lekapan.

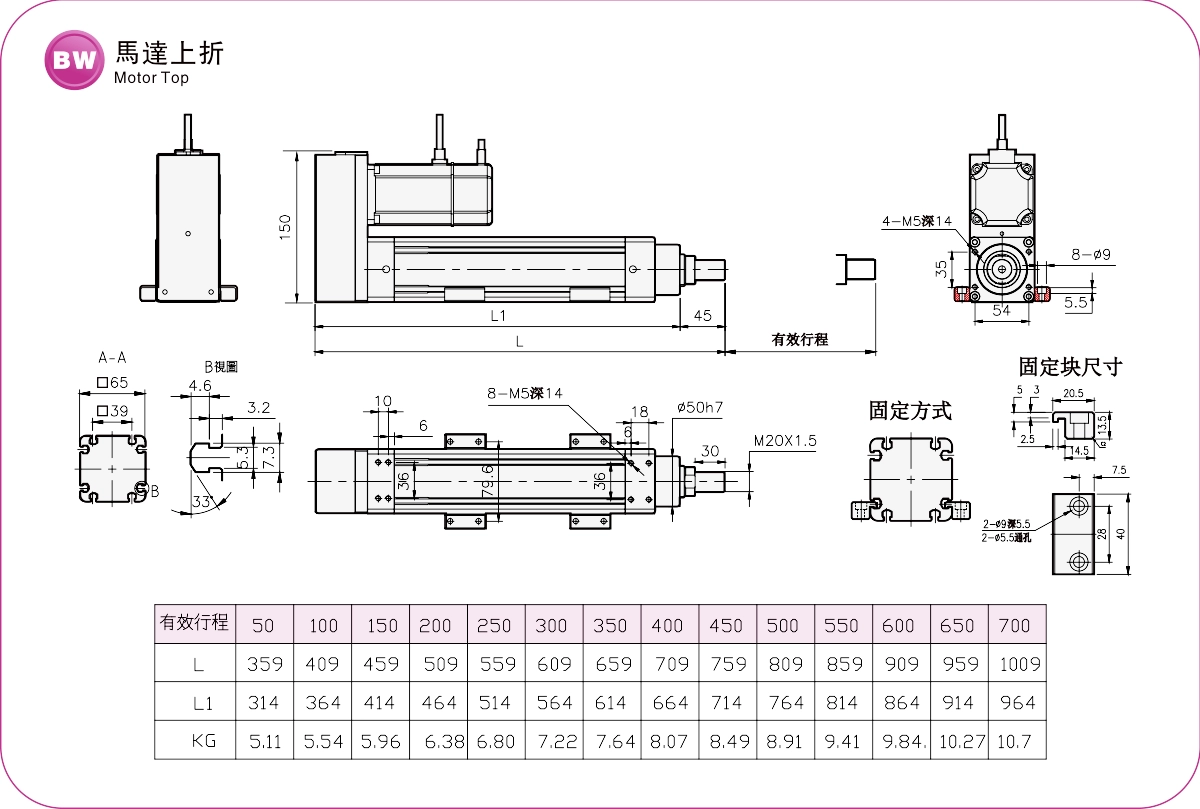

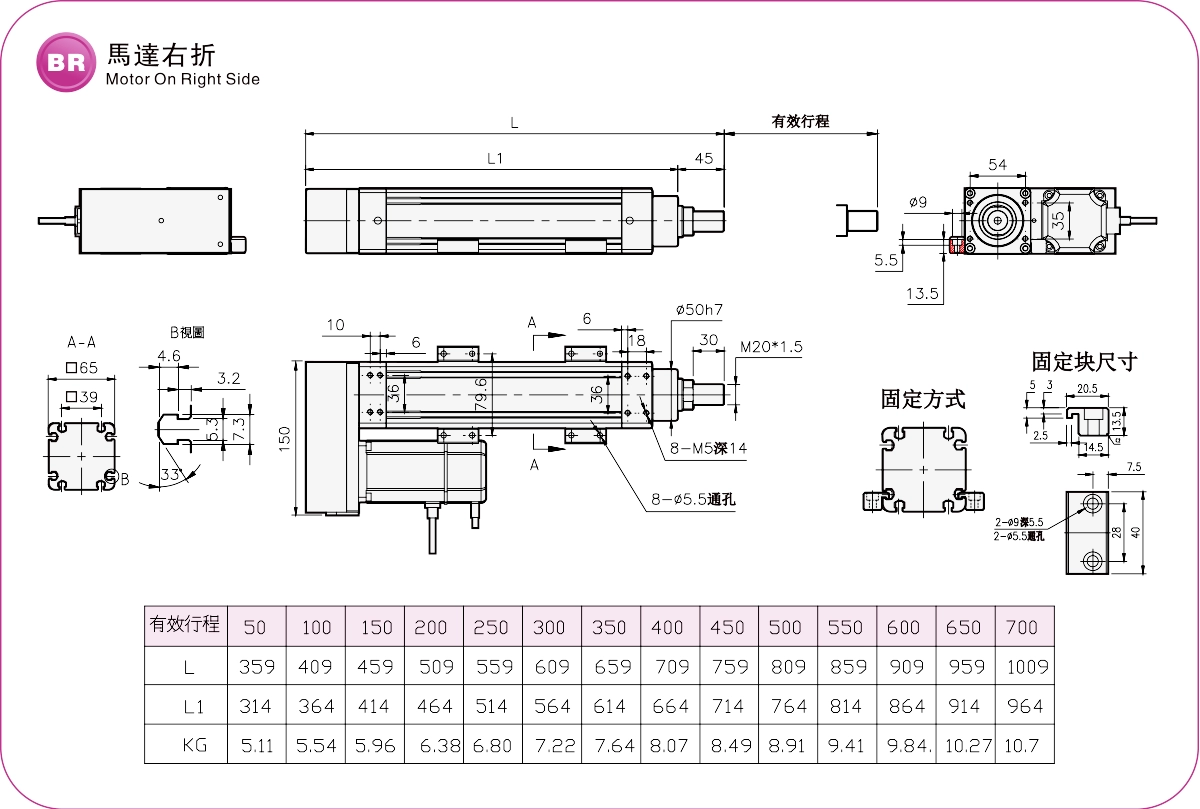

Pelbagai arahan dan spesifikasi motor

Motor boleh dipilih sebagai pemacu terus atau pemacu terbalik

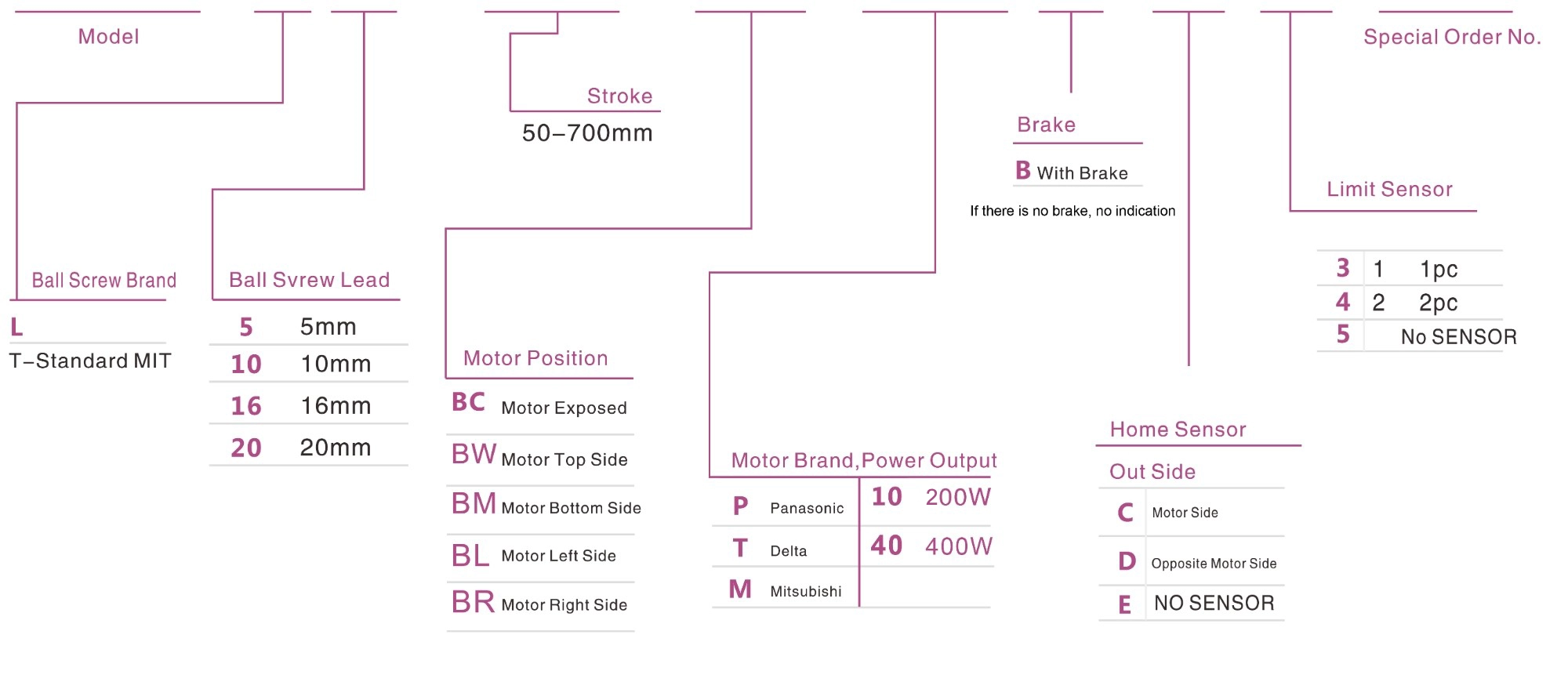

Kaedah Pesanan

EC65 -L5 - 100 - BC -M4 0 B- C 4 -0001

Spesifikasi

Spesifikasi	Kebolehulangan (mm)		±0.01
	Plumbum (mm)		5	10	16	20
	Kelajuan Maksimum (mm/s)		250	500	800	1000
	Muatan Maksimum	Mendatar (kg)	110	88	48	40
		Menegak (kg)	33	22	10	8
	Tujahan Berkadar (N)		1388	694	433	347
	Pitch Strok (mm)		50-700mm/50Pitch
	Output Motor Servo AC (w)		400W
Bahagian	Skru Bola Ø(mm)		C7Ø16
	Gandingan (mm)		10X14
	Sensor Rumah	Di luar	EE-Sx672(NPN)

Susun Atur Sensor

Ketepatan Anti-putaran Rod

Indeks Spesifikasi Penggerak Elektrik

Gunakan Di Mana	Mod Dipacu	Spesifikasi Model	Output Motor (w)	Lebar (mm)	Kebolehulangan (mm)	Spesifikasi Skru Bola		Muatan Maksimum (kg)		Kelajuan maksimum (mm/s) *1
Gunakan Di Mana	Mod Dipacu	Spesifikasi Model	Output Motor (w)	Lebar (mm)	Kebolehulangan (mm)	Diameter Luar (mm)	Plumbum (mm)	Mendatar	Menegak	Kelajuan maksimum (mm/s) *1
Persekitaran Standard	Skru Bola	EC 50	100W	52	±0.01	12	5	30	12	250
		EC 50	100W	52	±0.01	12	10	15	5	500
		EC 50L	100W	52	±0.01	12	5	50	15	250
		EC 50L	100W	52	±0.01	12	10	30	8	500
		EC 50T	100W	52	±0.01	12	5	50	15	250
		EC 50T	100W	52	±0.01	12	10	30	8	500
		EC 65	400W	65	±0.01	16	5	110	33	250
							10	88	22	500
							16	48	10	800
							20	40	8	100
		EC 65L	400W	65	±0.01	16	5	110	33	250
							10	88	22	500
							16	48	10	800
							20	40	8	100
		EC 65T	400W	65	±0.01	16	5	110	33	250
							10	88	22	500
							16	48	10	800
							20	40	8	100
		EC 80	700W	80	±0.01	25	5	200	65	250
							10	180	55	500
							25	138	25	1000
		EC 80T	700W	80	±0.01	25	5	200	65	250
							10	180	55	500
							25	138	25	1000
