Ringan dan Jangka Hayat Panjang

Paksi-X(GRH17)

Kebolehulangan:±0.005(mm）

Plumbum Skru Bola: 20(mm)

Kelajuan Maksimum: 1000(mm/s)

Lejang:50-1100(mm) 50mm Padang

Output Motor Servo AC:200(w)

paksi-Y( GRH5 )

Kebolehulangan:±0. 005 (mm)

Plumbum Skru Bola: 10(mm）

Kelajuan Maksimum: 500(mm/s)

Lejang:100-500(mm) 50mm Padang

Output Motor Servo AC: 100(w)

Z-axis(GRH4)

Kebolehulangan:±0.005(mm）

Plumbum Skru Bola: 2(mm）

Kelajuan Maksimum: 100(mm/s)

Lejang:50-100(mm) 50mm Padang

Output Motor Servo AC:50(w)

Beban maksimum paksi Z：3.3(kg）

PDF

Muat turun 3D

Muat Turun Cadenas3

Penjelasan gabungan berbilang paksi

Melalui berbilang kombinasi meja gelongsor paksi tunggal, kami telah membangunkan operasi manual berbilang paksi 2 paksi dan 3 paksi
(1) Berbanding dengan robot berbilang bahagian menegak, harga yang rendah
(2) Reka bentuk mekanikal yang bijak mencapai robot ortogon ketegaran tinggi, yang boleh mengurangkan getaran dan ubah bentuk
(3) Pelbagai kemungkinan kombinasi meja gelongsor paksi tunggal

Arah sambungan

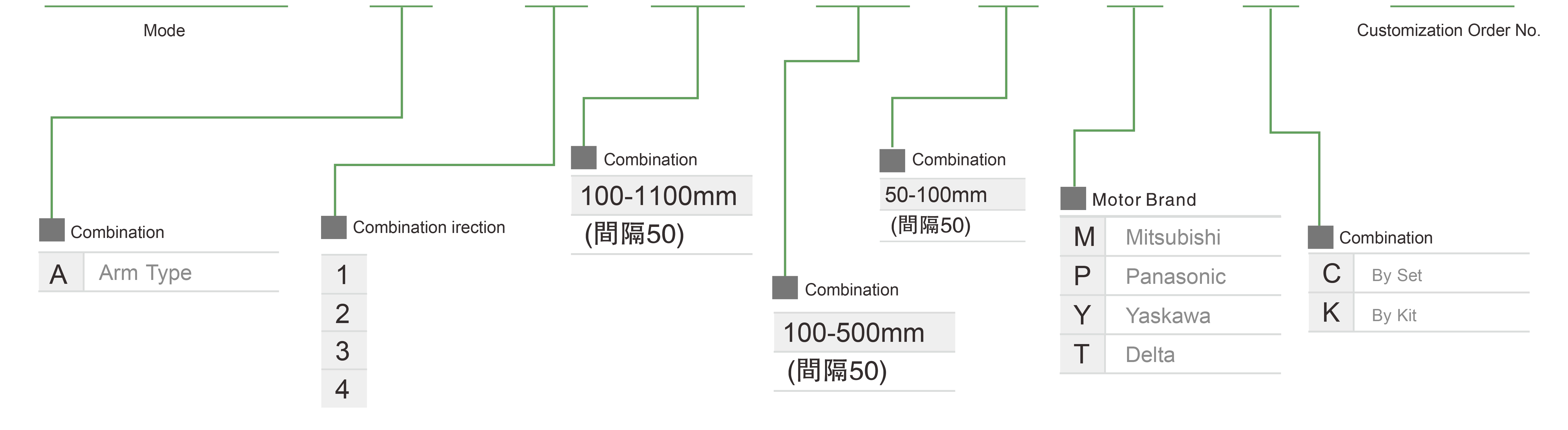

Kaedah Pesanan

XYGH321 - A - 1 - 500 -500 - 50 - M - C - 0001

Spesifikasi

item	paksi X	paksi Y
Jenis Model	GRH5	GRH4
Kebolehulangan(mm)	±0.005	±0.005
Plumbum Skru Bola (mm)	20	2
Kelajuan Maksimum (mm/s) ※1	1000	100
Lejang 50 mm Padang(mm)	50-800	100-300
Output Motor Servo AC (w)	100	50
Persekitaran	0~40°C, Di bawah 85% RH

※2 Kelajuan maksimum adalah berdasarkan motor servo AC 3000RPM.

Muatan Maksimum

Lejang Y (mm)	100	150	200	250	300
Muatan Y (kg)	4.5	3.9	3.6	3	2.8

*Hanya untuk pemasangan mendatar

Indeks Spesifikasi Penggerak Elektrik

Gunakan Di Mana	Mod Didorong	Spesifikasi Model	Gabungan	Nombor Paksi	memimpin			Kelajuan maksimum (mm/s)			Pukulan (mm)
Gunakan Di Mana	Mod Didorong	Spesifikasi Model	Gabungan	Nombor Paksi	Paksi X	Paksi Y	Paksi Z	Paksi X	Paksi Y	Paksi Z	Paksi X	Paksi Y	Paksi Z
Standard	Skru Bola	XYGH210-A	Jenis Lengan	2-paksi	20	2	-	1000	100	-	500~800	100~300	-
		XYGH320-A			20	10	-	1000	500	-	500~1100	100~500	-
		XYGH430-A			20	10	-	1000	500	-	500~1250	100~600	-
		XYGH430-A			20	20	-	1000	1000	-	500~1250	100~600	-
		XYGH440-A			20	20	-	1000	1000	-	500~1250	100~500	-
		XYGH440-A			10	10	-	500	500	-	500~1250	100~600	-
		XYGH321-A		3 Paksi	20	10	2	1000	500	100	500~1100	100~500	50~100
		XYGH432-A		3 Paksi	20	10	5	1000	500	250	500~1250	100~550	50~350
