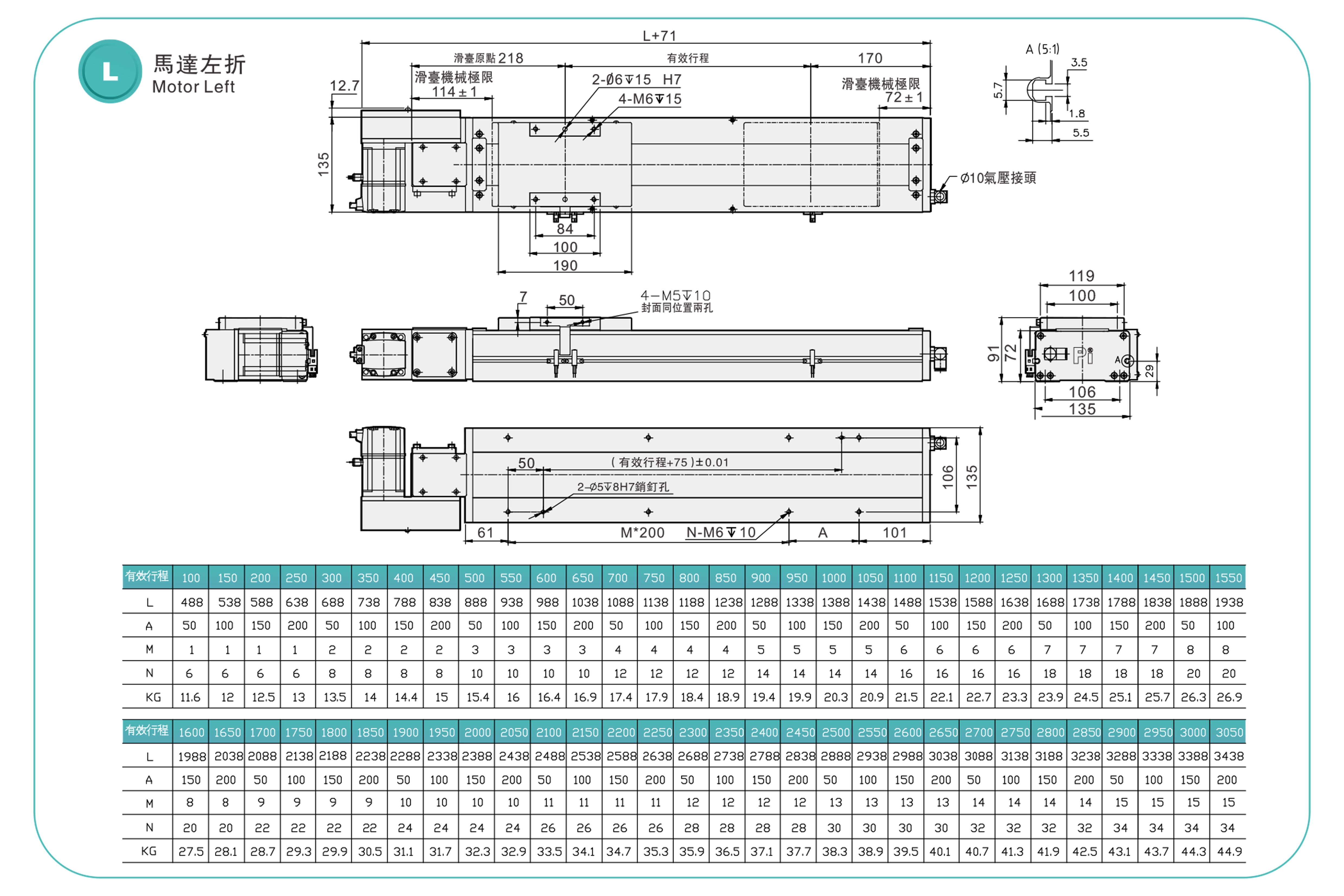

Lokasi sekarang：Rumah > Produk > Penggerak Tali Piawai > Siri RMF > RMF14 > Motor Bahagian Kiri

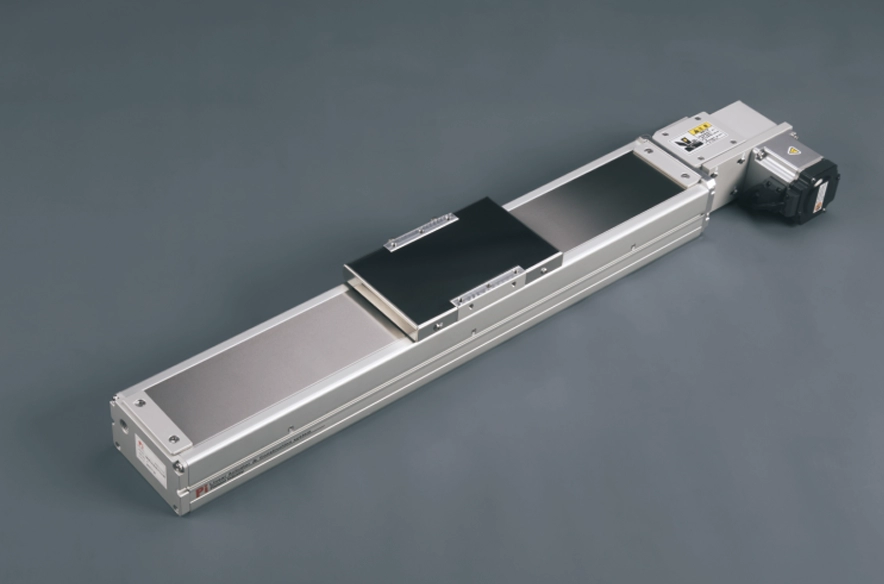

Ringan dan Jangka Hayat yang Panjang

Kebolehulangan：±0.04mm

Beban Mendatar：25kg

Plumbum：40mm

Kelajuan Maksimum：2000mm/s

Pitch Strok：100-3050mm

Tetapkan pecutan dan nyahpecutan motor kepada 0.2 saat.

Spesifikasi standard tidak boleh digunakan untuk penggunaan kren terbalik. Jika anda mempunyai sebarang keperluan, sila hubungi kami melalui telefon atau tinggalkan mesej dalam talian.

Masa penghantaran: 7-10 hari

PDF

Muat turun 3D

Muat Turun Cadenas3

Nota khas tempat duduk berbilang gelongsor, mekanisme pelarasan ketegangan tali sawat, reka bentuk muncung bahan api berpaten (pilihan)

Badan ketegaran tinggi/penutup atas ketegaran tinggi

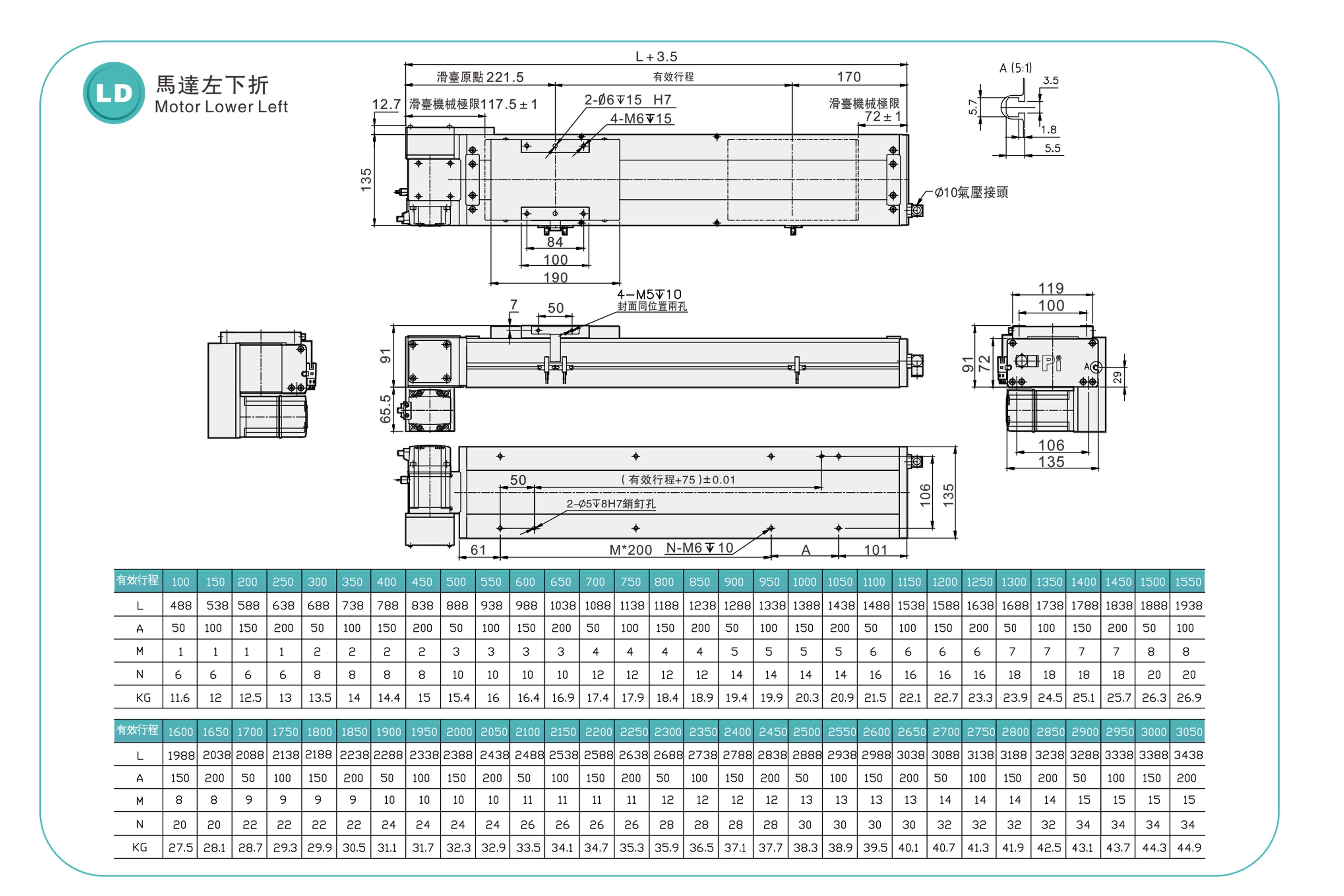

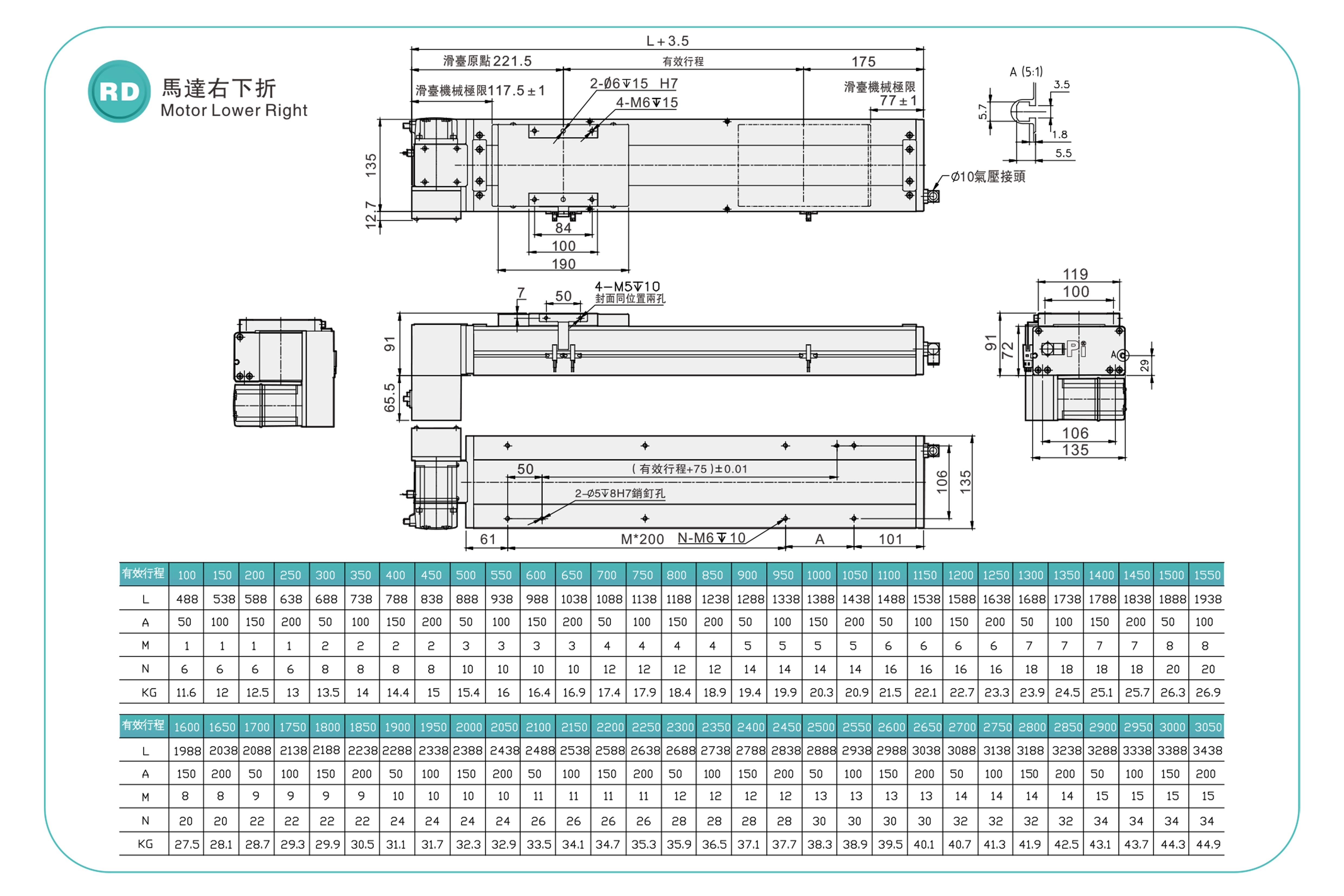

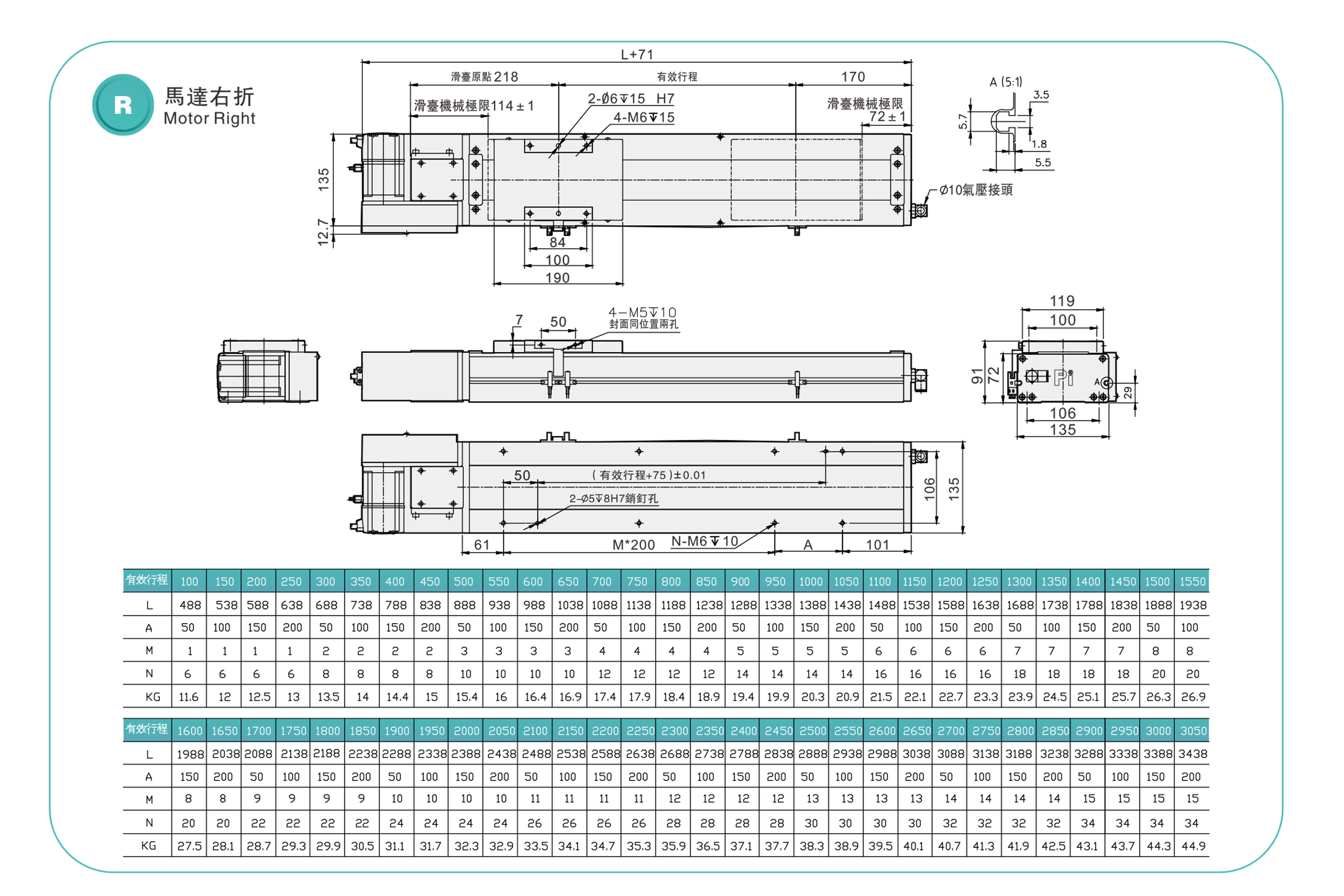

Jenama motor, lokasi pemasangan motor

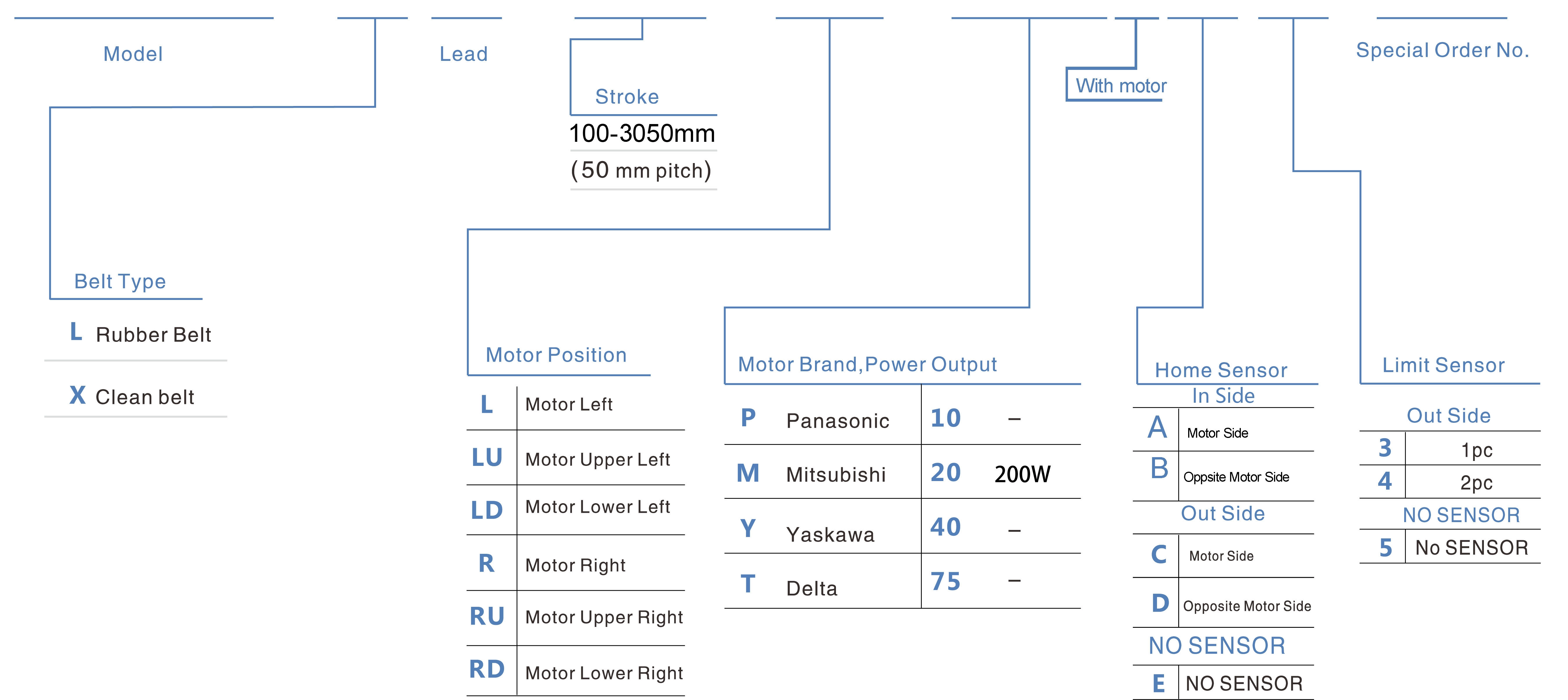

Kaedah Pesanan

RMF14 - L40-100-L-M20-YC 4-0001

Spesifikasi

Spesifikasi	Kebolehulangan (mm)		±0.04
	Plumbum (mm)		40
	Kelajuan Maksimum (mm/s)		2000
	Muatan Maksimum	Mendatar (kg)	25
		Menegak (kg)	-
	Tujahan Berkadar (N)		100
	Pitch Strok (mm)		100-3050mm/50mm Pitch
Bahagian	Kuasa Motor Servo AC (W)		200W
	Lebar Tali Pinggang (mm)		22
	Panduan Linear Ketegaran Tinggi (mm)		W15XH12.5
	Sensor Rumah	Di luar	EE-SX672(NPN)

Susun Atur Sensor

Overhang yang Dibenarkan

(Unit: mm)

Pemasangan Mendatar	A	B	C
10kg	1794	688	538
20kg	858	324	253
25kg	670	251	197

(Unit: mm)

Pemasangan Dinding	A	B	C
15kg	348	446	1170
18kg	285	365	961
25kg	197	251	670

Momen Pemuatan Statik

(Unit: Nm)

SAYA	551
Ahli Parlimen	552
MR	485

*Nilai tork dalam carta menunjukkan pusat graviti.

*Jangka hayat operasi ialah 10,000km apabila produk digunakan di bawah keadaan yang ditetapkan.

*Maklumat data bukan untuk kegunaan songsang pemasangan siling. Hubungi kami untuk butiran lanjut jika anda ingin menggunakan penggunaan songsang pemasangan siling.

Indeks Spesifikasi Penggerak Elektrik

Gunakan Di Mana	Mod Dipacu	Spesifikasi Model	Mekanisme Pengurang	Output Motor (w)	Lebar (mm)	Kebolehulangan (mm)	Spesifikasi tali pinggang		Muatan Maksimum (kg)		Kelajuan maksimum (mm/s) *1
Gunakan Di Mana	Mod Dipacu	Spesifikasi Model	Mekanisme Pengurang	Output Motor (w)	Lebar (mm)	Kebolehulangan (mm)	Lebar tali pinggang (mm)	Plumbum (mm)	Mendatar	Menegak	Kelajuan maksimum (mm/s) *1
Piawai	Tali pinggang	RMF14	Ya	200W	135	±0.04	22	40	25	-	2000
		RMF17	Ya	400W	170	±0.04	30	40	45	-	2000
		RMF22	Ya	750W	220	±0.04	50	40	85	-	2000
		RMF28R	TIDAK	1000W	280	±0.08	50	230	230	-	2000
		RMF28RN	TIDAK	1000W	280	±0.08	50	230	200	-	2000
