Lokasi sekarang：Rumah > Produk > Penggerak Rak & Pinion > Siri ZRH > ZRH28 > A1

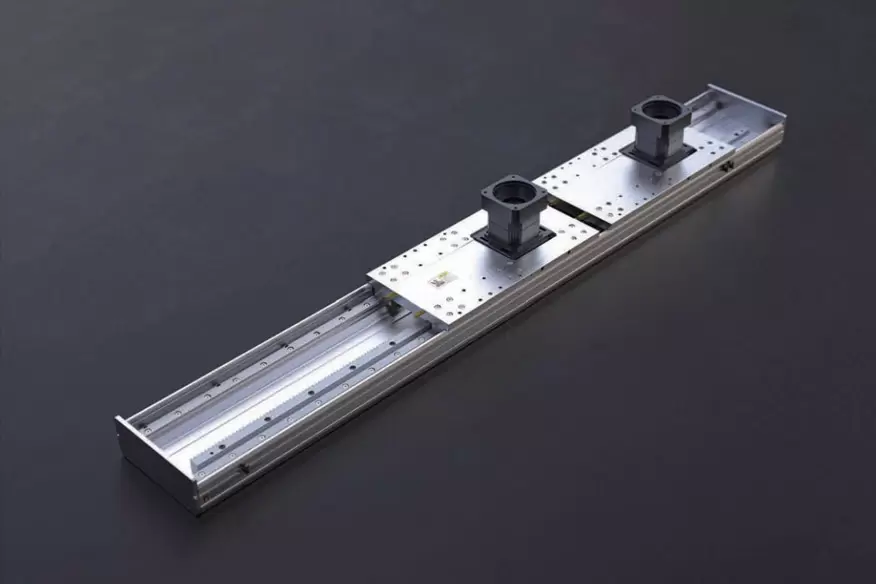

Siri ZRH

Ringan dan Jangka Hayat yang Panjang

Lebar badan：280mm

Kebolehulangan：±0.08mm

Beban Mendatar：350kg

Beban Menegak：155kg

Kelajuan Maksimum：1785.67mm/s

Julat Perjalanan：7000mm

*Kelajuan tertinggi adalah berdasarkan rpm motor servo maksimum (3000)



PDF
Muat turun 3D
Muat Turun Cadenas3

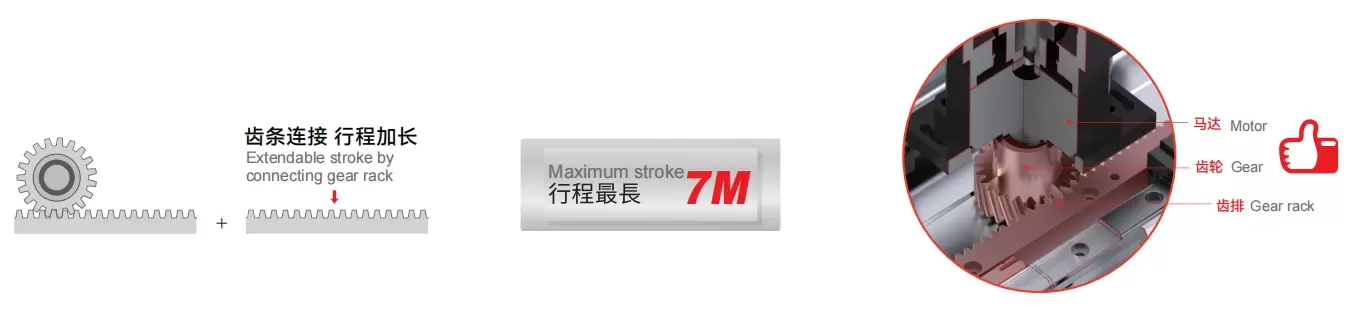

Pemacu rak gear
Disebabkan penggunaan pemacu gear, pemacu skru tidak akan berfungsi semasa perjalanan jauh, dan masalah penggulungan skru tidak akan berlaku. Struktur penghantaran dipacu secara linear oleh rak.
Gaya lengkap - banyak kelebihan

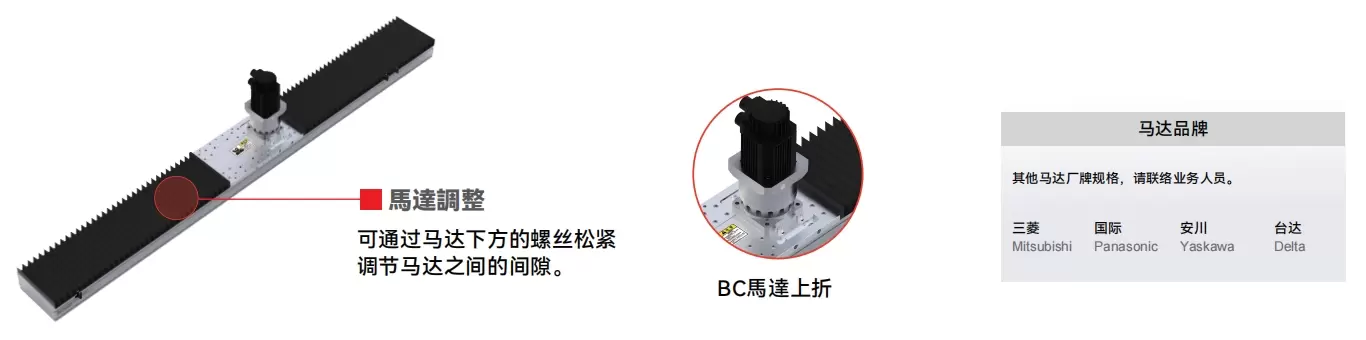

Dengan perlindungan tali pinggang keluli, ia dapat menghalang objek asing daripada jatuh terus ke dalam meja gelongsor. Lejang maksimum di dalam meja gelongsor boleh mencapai 1500mm. Kedudukan pemasangan motor berbilang arah tersedia untuk dipilih, menjadikan reka bentuk mesin lebih fleksibel. Boleh dipasangkan dengan motor servo daripada pelbagai jenama.

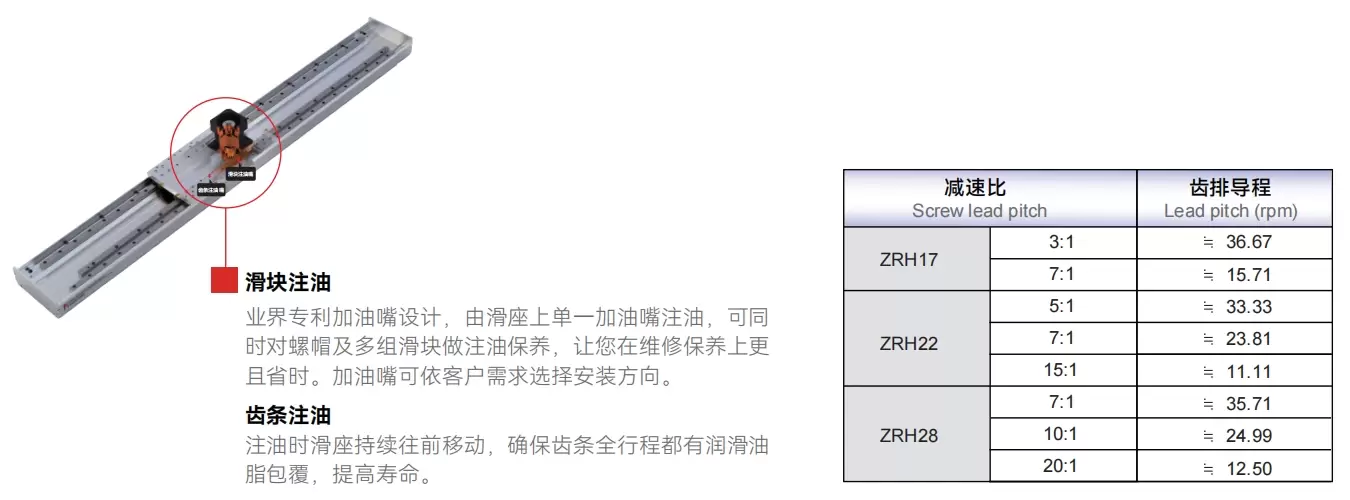

Reka bentuk suntikan minyak luaran - penyelenggaraan mudah
Semua siri boleh disapu minyak secara luaran tanpa perlu menanggalkan penutup. Sistem penyimpanan minyak pelincir sendiri boleh dilengkapi dengan spesifikasi nisbah pengurangan dan plumbum yang sesuai mengikut beban dan kelajuan yang berbeza.

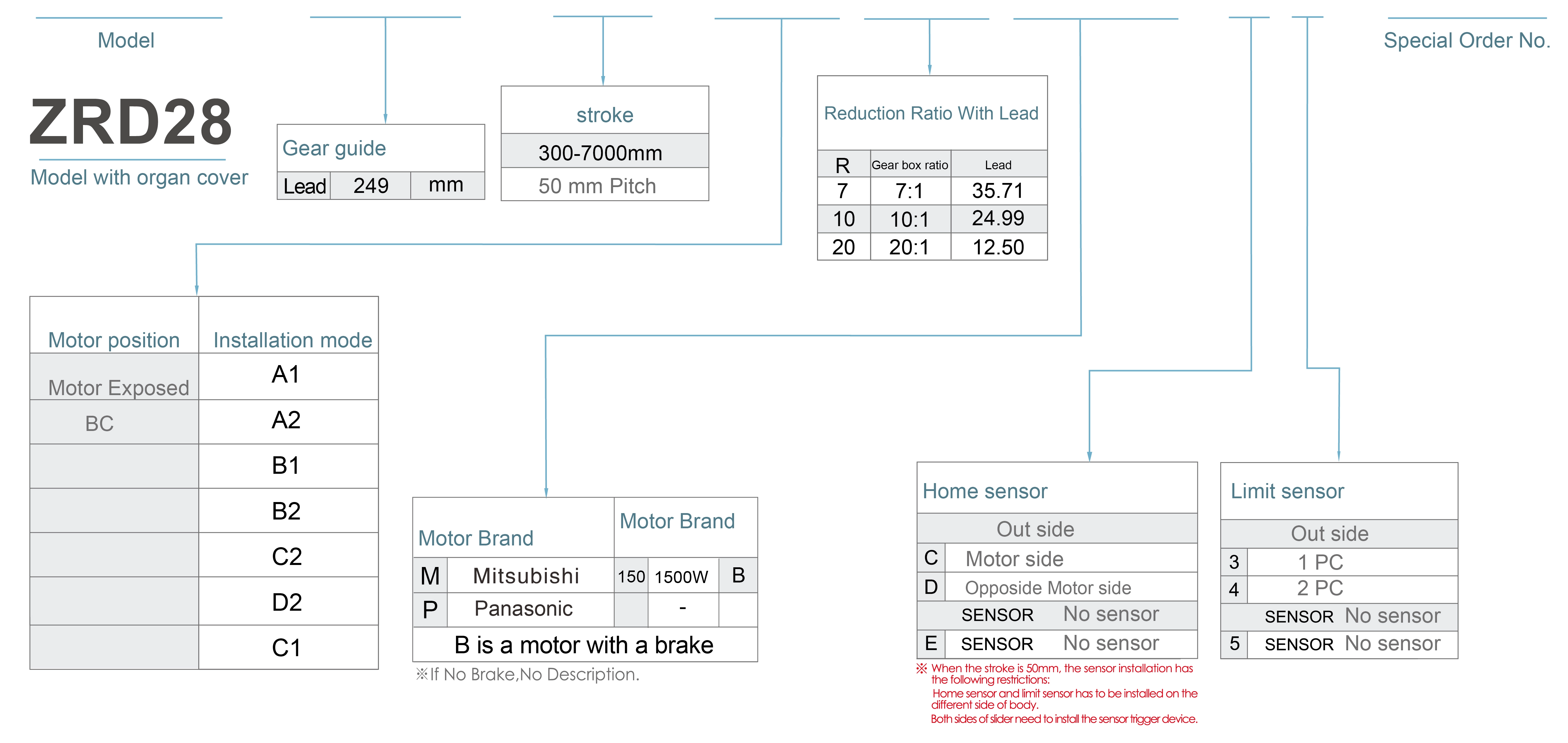

Kaedah Pesanan
ZRH28 - L 249 - 300 - A1 - R7 - P150 -C4 - 0001


Spesifikasi
SpesifikasiKebolehulangan (mm)±0.08
Plumbum (mm)35.7124.9912.50
Nisbah pengurangan71020
Kelajuan Maksimum (mm/s) ※11785.671249.97624.99
Muatan MaksimumMendatar (kg)160210350
Menegak (kg)5075150
Tujahan Berkadar (N)71310182036
Pitch Strok (mm) ※2100-6300mm/50Pitch
BahagianKuasa Motor Servo AC (W)1500W
Modulus rak (m)3
Motor dinilai mengikut kelajuan (rmp)3000
Sensor RumahDi luarEE-SX672(NPN)
Terbina dalamEE-SX674(NPN)
Susun Atur Sensor

※Nilai pecutan dan penyahpecutan ditetapkan 0.4 saat
※Kelajuan produk dibundarkan Ambil integer.
Overhang yang Dibenarkan

(Unit: mm)
Pemasangan MendatarABC
Nisbah kotak gear
1:7
(1.78m/s)		80kg3252750870
160kg2482619632
Nisbah kotak gear
1:10
(1.25m/s)		105kg1861435484
210kg1911756819
Nisbah kotak gear
1:20
(0.62m/s)		175kg1445546621
350kg1000395421

(Unit: mm)
Pemasangan DindingABC
Nisbah kotak gear
1:7
(1.78m/s)		80kg145016001600
160kg700750800
Nisbah kotak gear
1:10
(1.25m/s)		105kg135013201400
210kg630650700
Nisbah kotak gear
1:20
(0.62m/s)		175kg95011501300
350kg450510550

(Unit: mm)
Pemasangan MenegakAC
Nisbah kotak gear
1:7
(1.78m/s)		25kg40504150
50kg19882112
Nisbah kotak gear
1:10
(1.25m/s)		35kg36003700
70kg18001900
Nisbah kotak gear
1:20
(0.62m/s)		75kg23002400
150kg11101200
Momen Pemuatan Statik

(Unit: Nm)
SAYA8249
Ahli Parlimen8249
MR

1 3847

*Nilai tork dalam carta menunjukkan pusat graviti.
*Jangka hayat operasi ialah 10,000km apabila produk digunakan di bawah keadaan yang ditetapkan.
*Maklumat data bukan untuk kegunaan songsang pemasangan siling. Hubungi kami untuk butiran lanjut jika anda ingin menggunakan penggunaan songsang pemasangan siling.
Indeks Spesifikasi Penggerak Elektrik


Gunakan Di ManaMod DipacuSpesifikasi ModelOutput Motor (w)Lebar (mm)Kebolehulangan (mm)Nisbah penurunSaiz gear heliks (mm)Muatan Maksimum (kg)

Kelajuan maksimum

(mm/s) *1

ModulBilangan gigiPlumbumMendatarMenegak
PiawaiBank gearZRH17750W±0.0817031.52236.6740201833.29
71.52215.717550785.70
ZRH221000W±0.08220522533.33100351666.63
722523.81130501190.45
1522511.11170110555.54
ZRH281500W±0.08280732535.71160501785.67
1032524.99210751249.97
2032512.50350155624.99

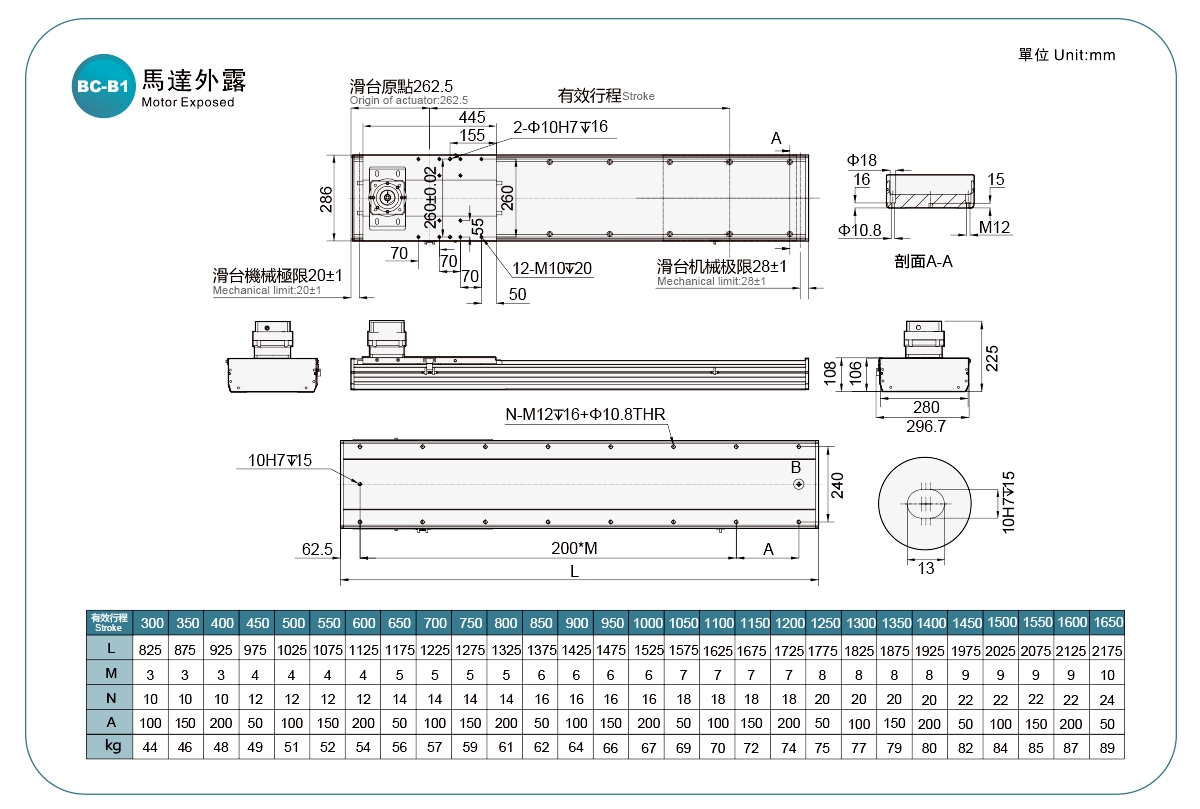

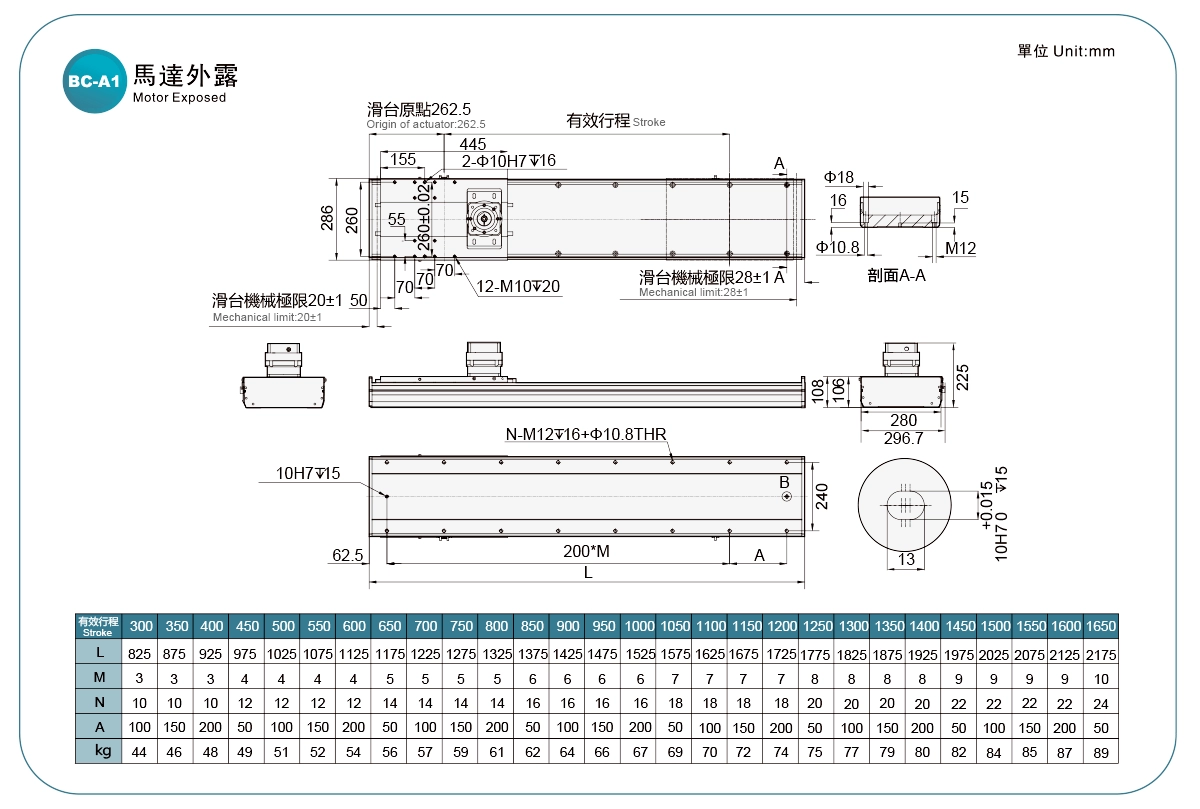

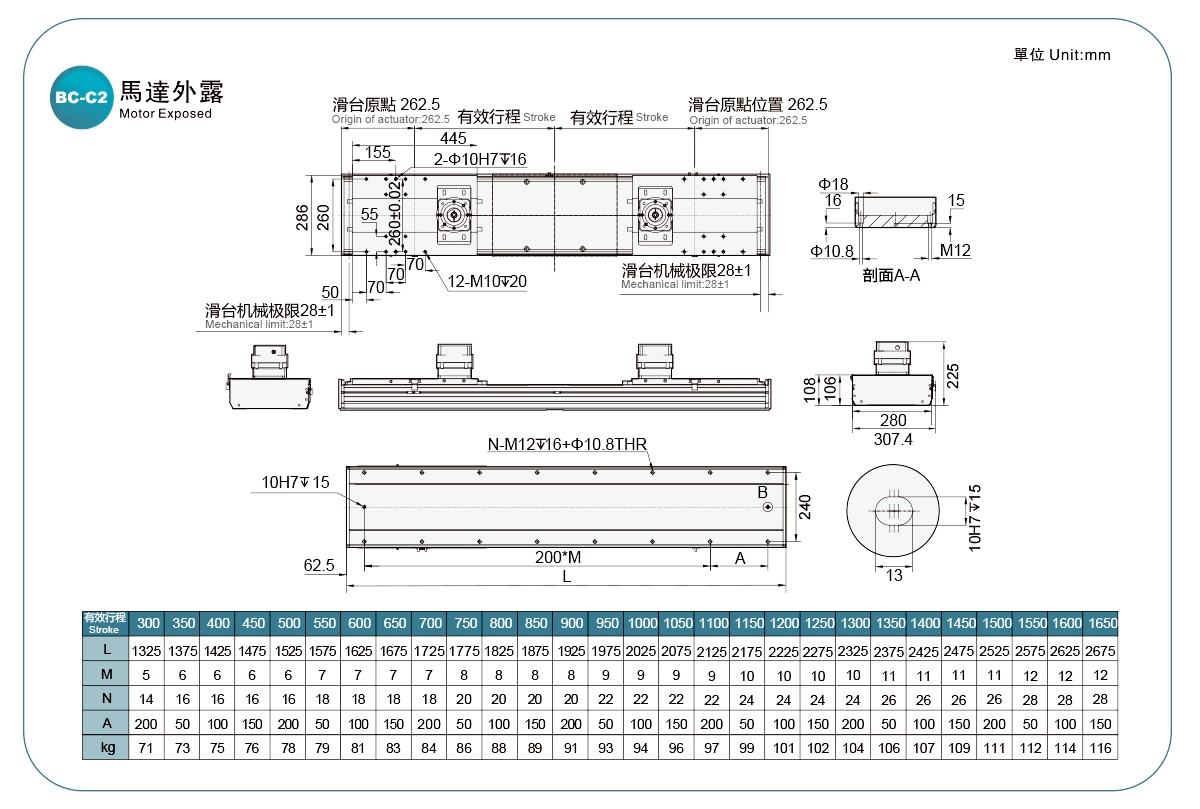

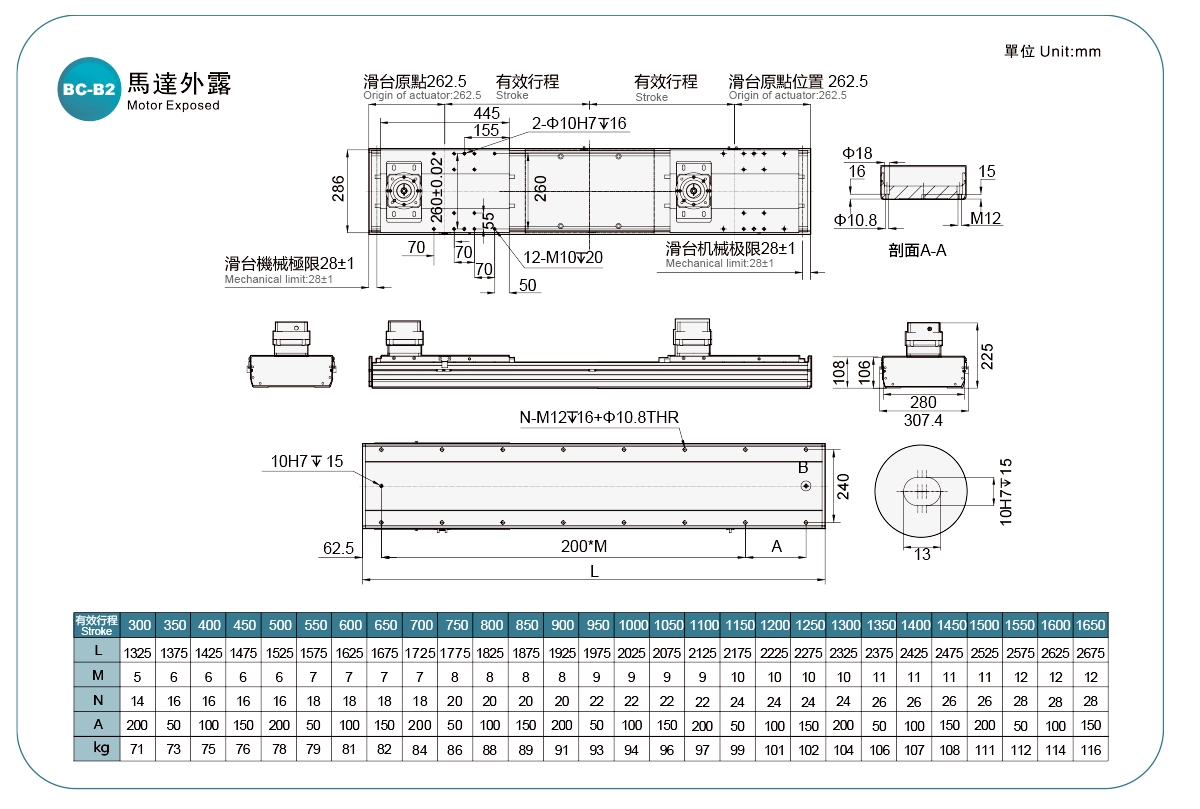

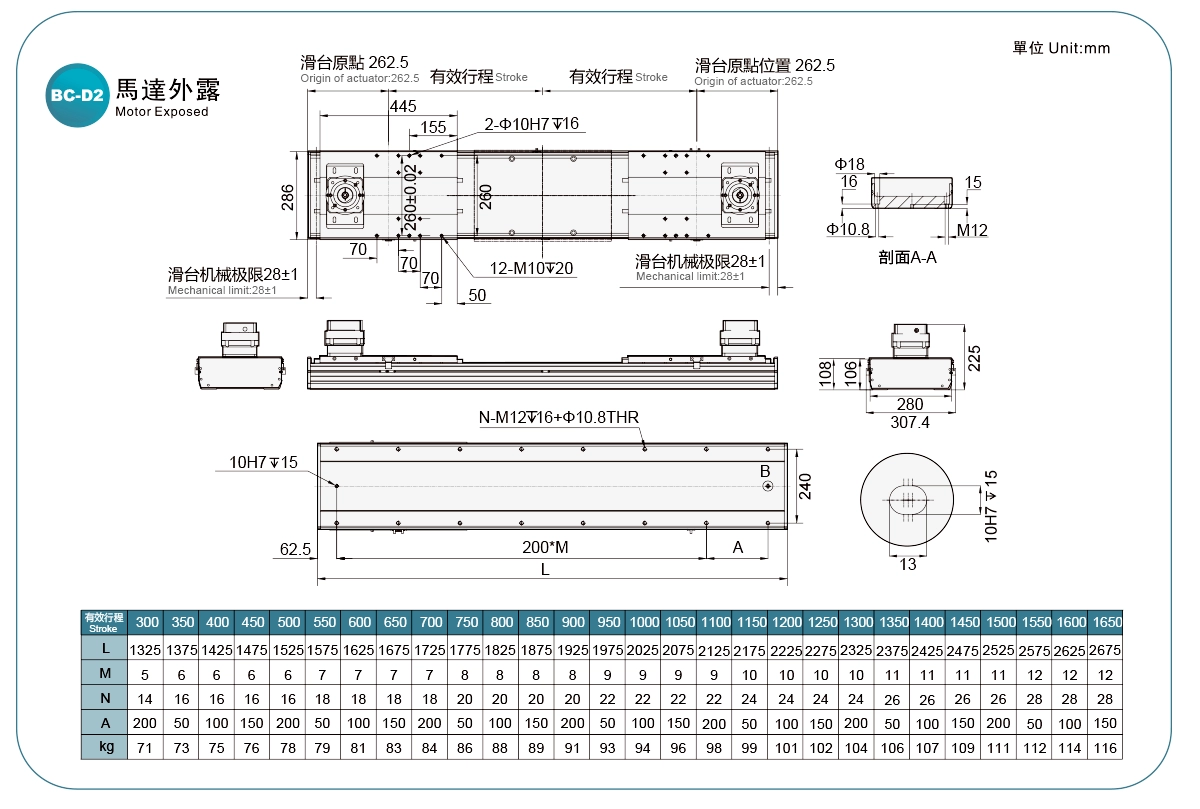

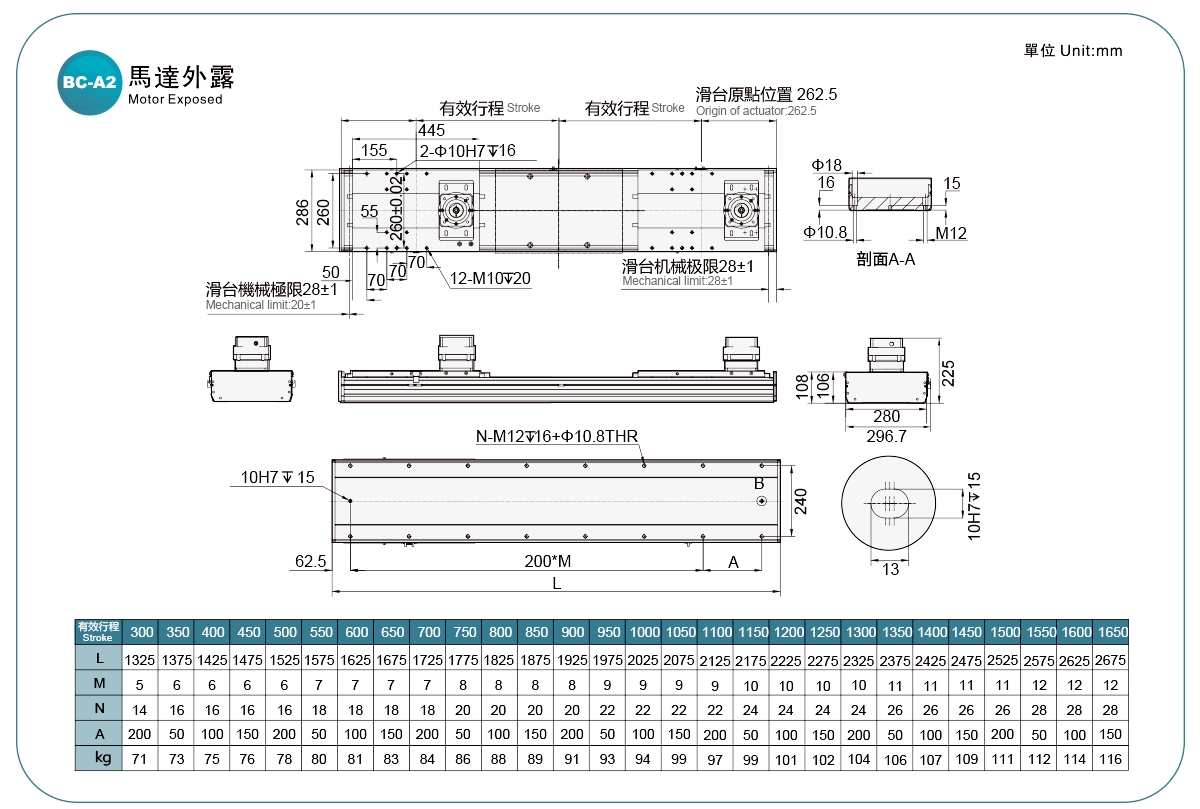

BC-A1 / BC-B1/BC-A2/BC-B2

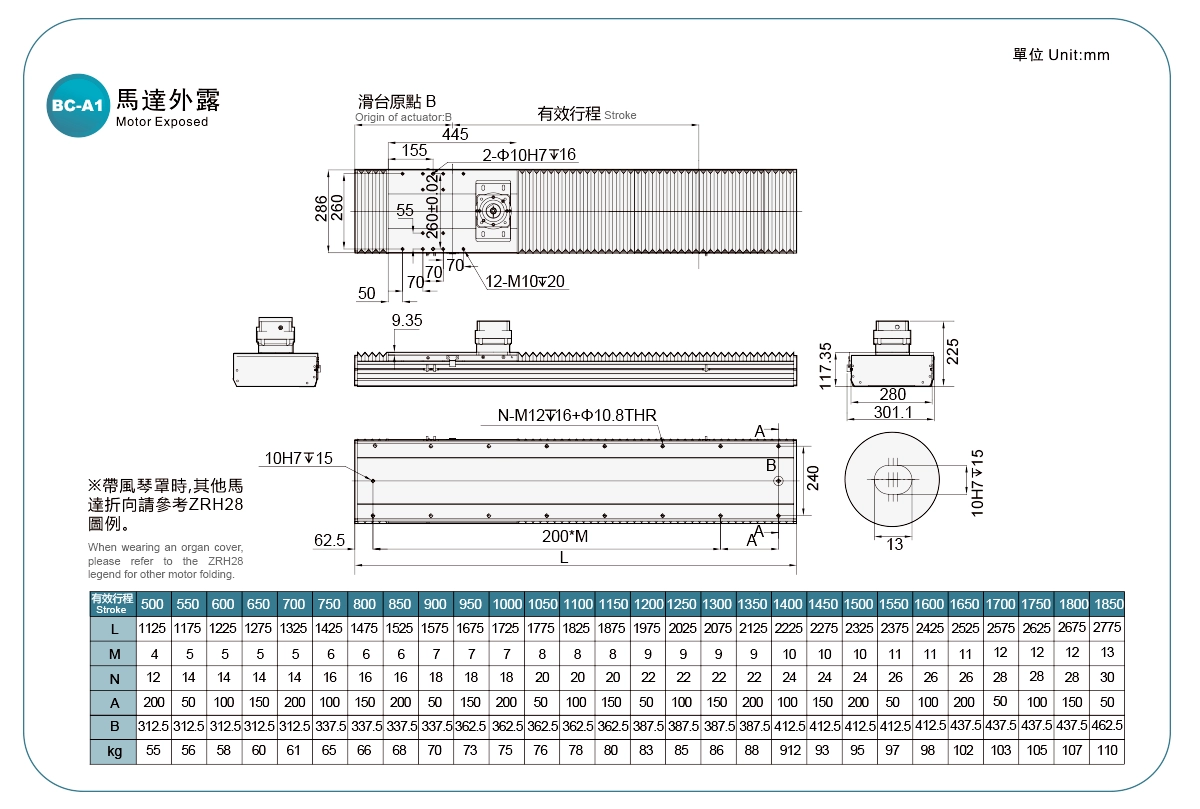

BC-C2/ BC-D2/ BC-A1/ BC-C1
