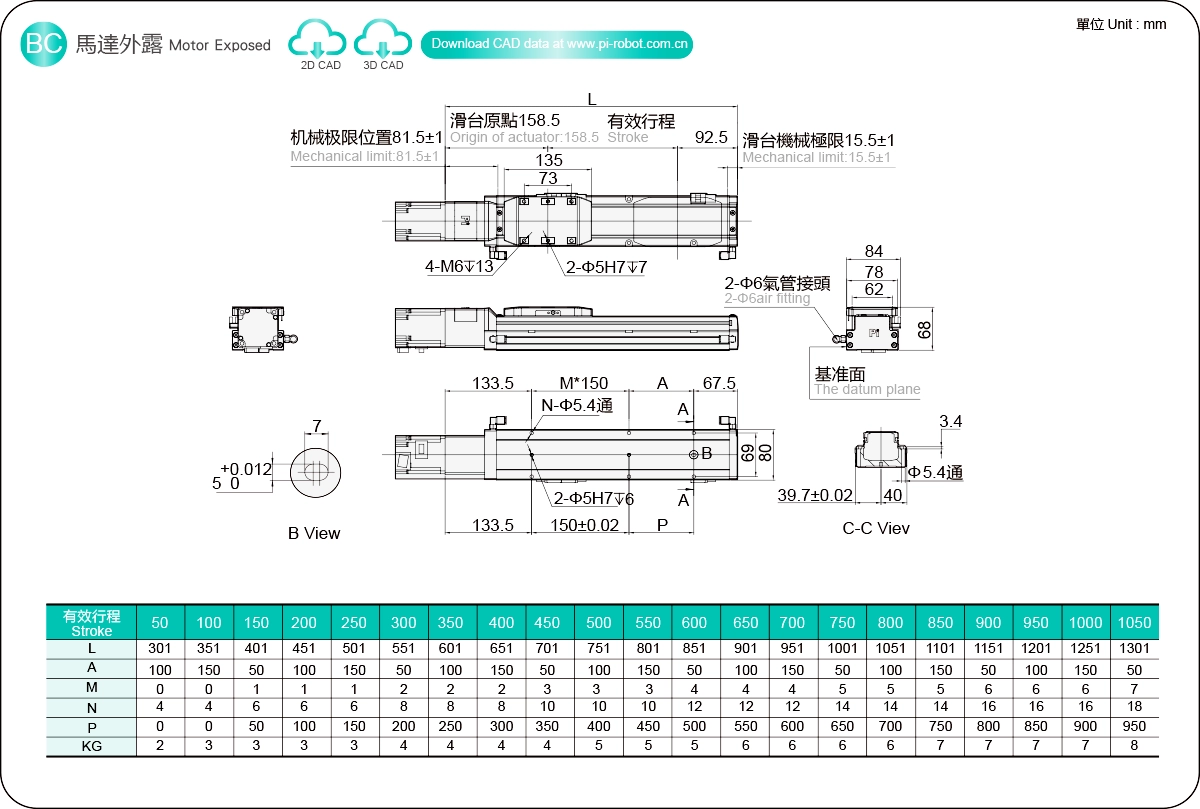

Lokasi sekarang：Rumah > Produk > Penggerak Jenis Bilik Bersih > Siri GSD > GSD8 > Motor Terdedah

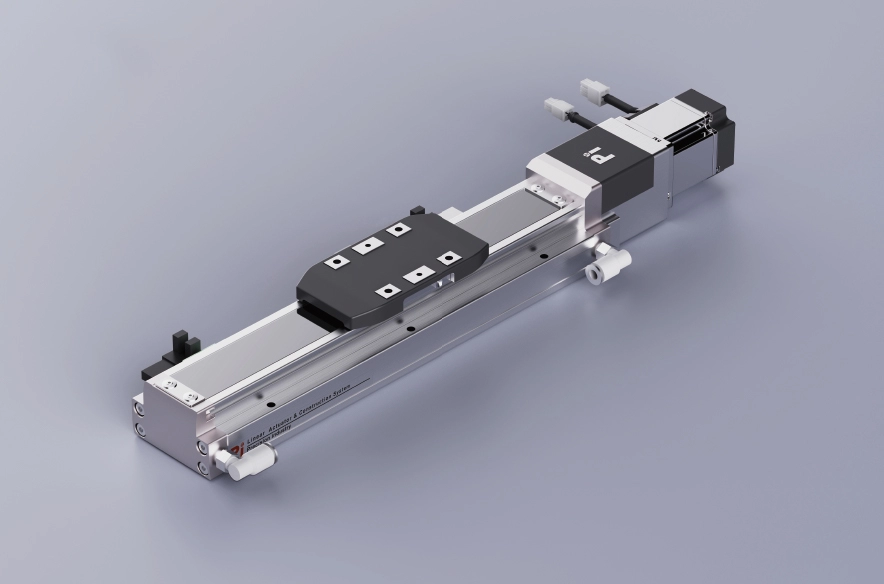

Ringan dan Jangka Hayat yang Panjang

Lebar badan：60-200mm

Kebolehulangan：±0.005/0.01mm

Beban Mendatar：50kg

Beban Menegak：20kg

Kelajuan Maksimum：250mm/s

Julat Perjalanan：50-1050mm

Tetapkan pecutan dan nyahpecutan motor kepada 0.2 saat.

Spesifikasi standard tidak boleh digunakan untuk penggunaan kren terbalik. Jika anda mempunyai sebarang keperluan, sila hubungi kami melalui telefon atau tinggalkan mesej dalam talian.

Masa penghantaran: 7-10 hari

PDF

Muat turun 3D

Muat Turun Cadenas3

Reka bentuk bola empat lajur - ketepatan yang dipertingkatkan

Tanpa jurang, ia boleh bergerak dengan ringan dan mudah ke "alur arka bulat", yang mudah dikekalkan dengan ketepatan tinggi untuk masa yang lama.
Gelongsor dalaman boleh mencapai beban undian yang sama dalam keempat-empat arah, dan boleh digunakan dalam sebarang arah.
Ketegaran tinggi, ketepatan tinggi, geseran rendah, kapasiti beban gerakan berkelajuan tinggi, hayat perkhidmatan yang panjang.

Struktur yang lebih padat

Berbanding dengan produk tradisional, saiz produk telah dikurangkan. Ia mudah dipasang menjadi peralatan dan juga menyumbang kepada pengecilan peralatan itu sendiri.

Perjalanan panjang

Meja gelongsor terbenam empat tiang berskru bola dengan julat perjalanan sehingga 3000mm dan kelajuan maksimum 2200mm/s,

Boleh dipasang secara menegak

Semua siri boleh dipasang secara menegak.

Penyelenggaraan mudah - kos yang sangat rendah

Seluruh siri ini boleh dilincirkan secara luaran tanpa menanggalkan penutup. Ia mempunyai sistem penyimpanan minyak pelincir sendiri dengan reka bentuk struktur tali sawat keluli khas.

Gaya lengkap - pelbagai kelebihan

Dengan perlindungan tali pinggang keluli, ia boleh menghalang objek asing daripada jatuh terus ke dalam meja gelongsor, sekali gus mengurangkan penghasilan habuk; ia boleh digunakan dalam persekitaran bilik bersih dan boleh dilengkapi dengan motor daripada pengeluar dan kaedah pemasangan yang berbeza.

Kaedah Pesanan

GSD8 - L5-100 -BC-M40B - C4 -0001

Spesifikasi

Spesifikasi	Kebolehulangan (mm)		±0.005/0.01
	Plumbum Skru Bola (mm)		5	10	20
	Kelajuan Maksimum (mm/s) ※1		250	500	1000
	Muatan Maksimum	Mendatar (kg)	50	35	20
		Menegak (kg)	20	10	5
	Tujahan Berkadar (N)		1388	694	347
	Pitch Strok (mm) ※2		100-1050mm/50mm Pitch
Bahagian	Kuasa Motor Servo AC (W)		400
	Skru Bola Ø (mm)		C7Ø16
	Panduan Linear Ketegaran Tinggi (mm)		Penggerak Skru Bola
	Gandingan (mm)		10X14
	Sensor Rumah	Di luar	EE-SX672(NPN)
		Terbina dalam	EE-SX674(NPN)

Susun Atur Sensor

※1 Nilai pecutan dan penyahpecutan ditetapkan 0.2 saat.

※2 Apabila lejang melebihi 600mm, skru bola akan terhenti. Kami mengesyorkan untuk menurunkan kelajuan kerja dalam keadaan ini. Sila rujuk P85 untuk butiran lanjut.

Overhang yang Dibenarkan

(Unit: mm)

Pemasangan Mendatar		A	B	C
Lead5	20kg	450	192	260
	35kg	250	84	184
	55kg	150	60	87
Lead10	15kg	450	165	320
	30kg	250	75	162
	35kg	150	66	140
Lead20	10kg	450	260	350
	15kg	250	150	237
	20kg	150	90	180

(Unit: mm)

Pemasangan Dinding		A	B	C
Lead5	20kg	260	110	300
	35kg	160	65	200
	55kg	85	45	150
Lead10	15kg	350	120	400
	25kg	180	90	200
	35kg	120	70	100
Lead20	10kg	260	200	300
	15kg	200	120	250
	20kg	150	100	200

(Unit: mm)

Pemasangan Menegak		A	C
Lead5	5kg	500	500
	10kg	250	250
	20kg	120	120
Lead10	5kg	450	450
	10kg	220	220
	-	-	-
Lead20	2.5kg	720	720
	5kg	360	360
	-	-	-

Momen Pemuatan Statik

(Unit: Nm)

SAYA	323
Ahli Parlimen	323
MR	579

*Nilai tork dalam carta menunjukkan pusat graviti.

*Jangka hayat operasi ialah 10,000km apabila produk digunakan di bawah keadaan yang ditetapkan.

*Maklumat data bukan untuk kegunaan songsang pemasangan siling. Hubungi kami untuk butiran lanjut jika anda ingin menggunakan penggunaan songsang pemasangan siling.

Indeks Spesifikasi Penggerak Elektrik

Gunakan Di Mana	Mod Dipacu	Spesifikasi Model	Output Motor (w)	Lebar (mm)	Ketinggian badan (mm)	Kebolehulangan (mm)	Spesifikasi Skru Bola		Muatan Maksimum (kg)		Kelajuan maksimum (mm/s) *1
							Diameter Luar （mm）	Plumbum (mm)	Mendatar	Menegak
							Diameter Luar （mm）	Plumbum (mm)	Mendatar	Menegak
Standard	Skru Bola	GSD6	100W	60	50	±0.005/0.01	12	5	30	15	250
								5	30	15	250
								10	18 tahun	7	500
								10	18 tahun	7	500
								20	12	3	1000
								20	12	3	1000
		GSD8	400W	80	68	±0.005/0.01	16	5	50	20	250
								5	50	20	250
								10	35	10	500
								10	35	10	500
								20	20	5	1000
								20	20	5	1000
		GSD10	400W	100	70	±0.005/0.01	16	5	60	22	250
								5	60	22	250
								10	45	16	500
								10	45	16	500
								20	30	7	1000
								20	30	7	1000
								32	20	5	1600
								32	20	5	1600
		GSD14	400W	135	80	±0.005/0.01	16	5	110	33	250
								5	110	33	250
								10	88	22	500
								10	88	22	500
								20	40	10	1000
								20	40	10	1000
								32	30	8	1600
								32	30	8	1600
		GSD17	750W	168	88	±0.005/0.01	20	5	120	50	250
								5	120	50	250
								10	110	40	500
								10	110	40	500
								20	75	25	1000
								20	75	25	1000
								40	35	10	2000
								40	35	10	2000
		GSD20	750W	200	102	±0.005/0.01	25	5	150	55	250
								5	150	55	250
								10	140	45	500
								10	140	45	500
								25	95	20	1250
								25	95	20	1250
							20	40	43	12	2000
							20	40	43	12	2000
