Lokasi semasa：Rumah > produk > Penggerak Skru Bola Standard > Siri GRC > GRC15 > Motor Terdedah

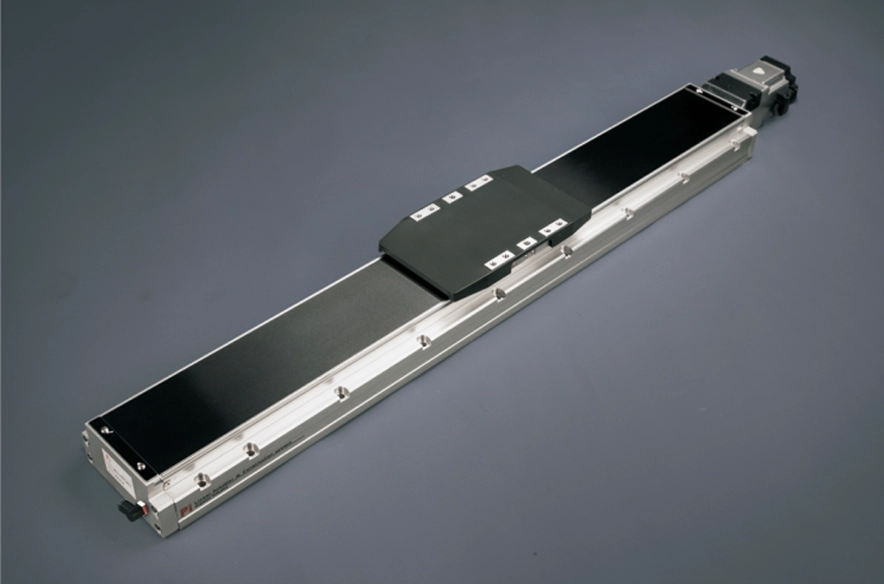

Ringan dan Jangka Hayat Panjang

Lebar badan: 150mm

Kebolehulangan：±0.01mm

Beban Mendatar：120kg

Beban Menegak：50kg

Kelajuan Maksimum：2000mm/s

Julat Perjalanan：100-1350mm

Tetapkan pecutan dan nyahpecutan motor kepada 0.2 saat.

Spesifikasi standard tidak boleh digunakan untuk penggunaan kren terbalik. Jika anda mempunyai sebarang keperluan, sila hubungi kami melalui telefon atau tinggalkan mesej dalam talian.

Masa penghantaran: 7-10 hari

PDF

Muat turun 3D

Muat Turun Cadenas3

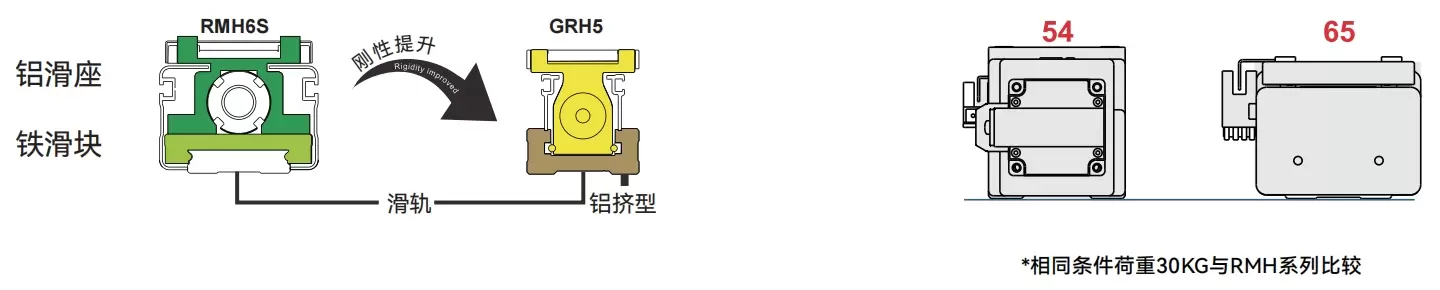

Pengukuhan tegar tempat duduk gelongsor

Badan dan slaid dibentuk secara bersepadu, yang meningkatkan masalah ketegaran yang lemah dan mengurangkan lebar, menjadikan ruang pemasangan peralatan lebih kecil.

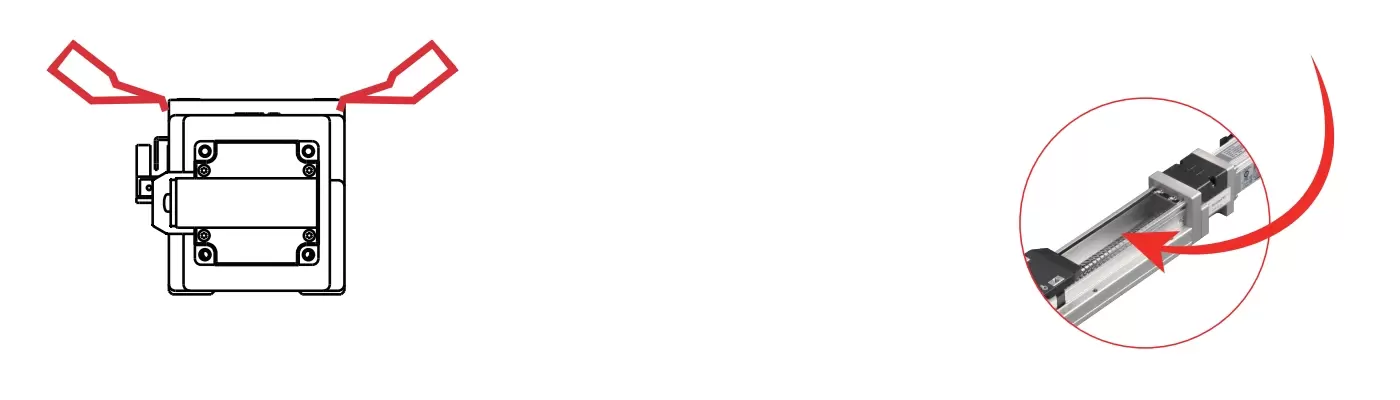

Penyelenggaraan yang mudah

Kedua-dua belah keseluruhan siri mempunyai muncung suntikan minyak luaran yang boleh diisi terus dengan minyak tanpa memerlukan penutup. Reka bentuk tali pinggang keluli khas boleh mengurangkan rambut dan boleh digunakan dalam persekitaran bilik bersih.

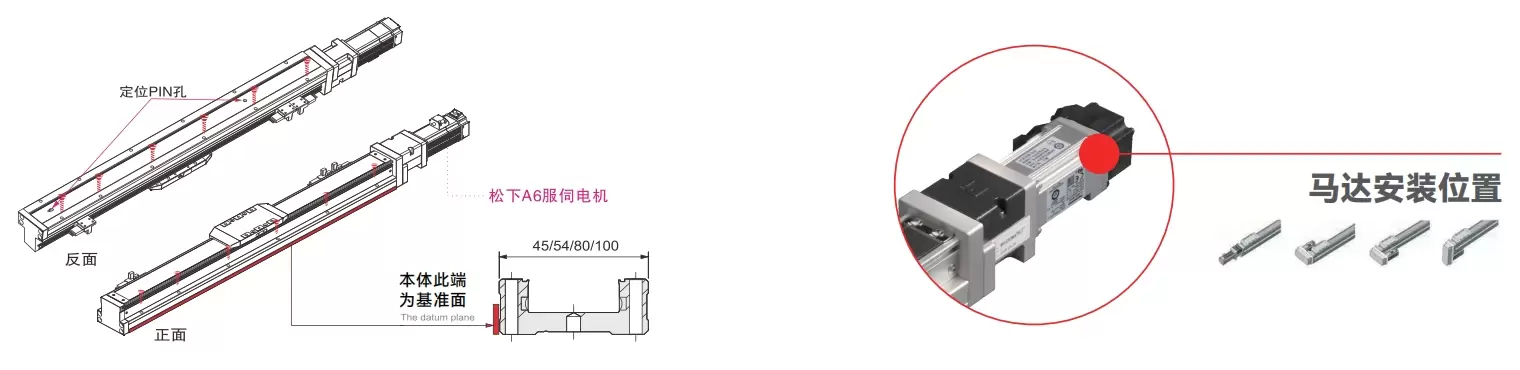

Perhimpunan, menjimatkan masa dan mudah

Ia boleh diperbaiki dari atas ke bawah atau dari bawah ke atas tanpa membongkar jalur keluli.
Tambahkan sokongan permukaan rujukan pemasangan pada sisi badan. Terdapat lubang PIN penentududukan di bahagian bawah badan.

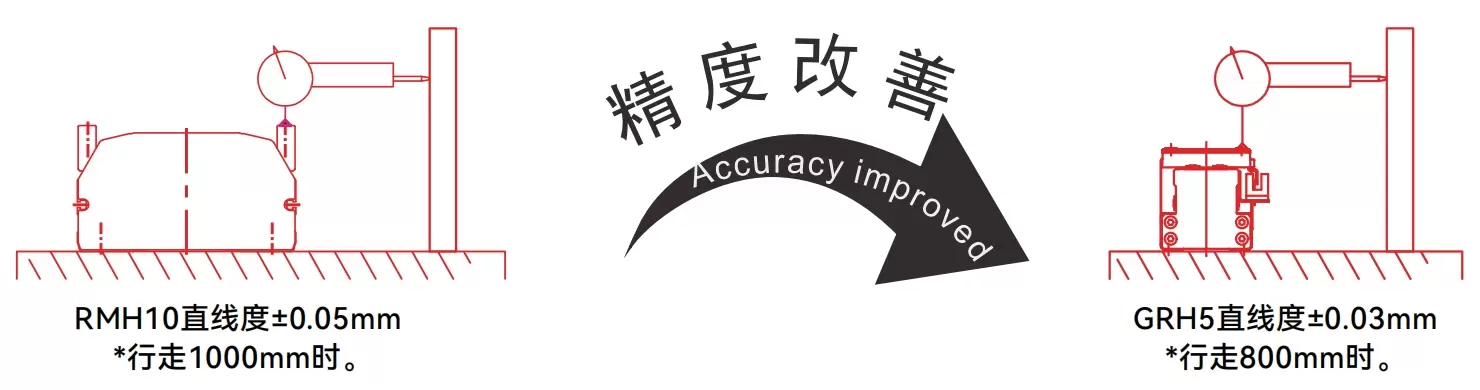

Kekuatan bertambah dan kelancaran bertambah baik

Oleh kerana penggunaan struktur badan aluminium, kekuatan badan meningkat dengan ketara. Berbanding dengan RMH5S/6S, landasan keluli tertanam dalam badan aluminium dan kemudian dikisar, sekali gus meningkatkan ketepatan ketinggian berjalan dan kelurusan kepada di bawah ± 0.02MM (berbanding dengan RMH10/12)

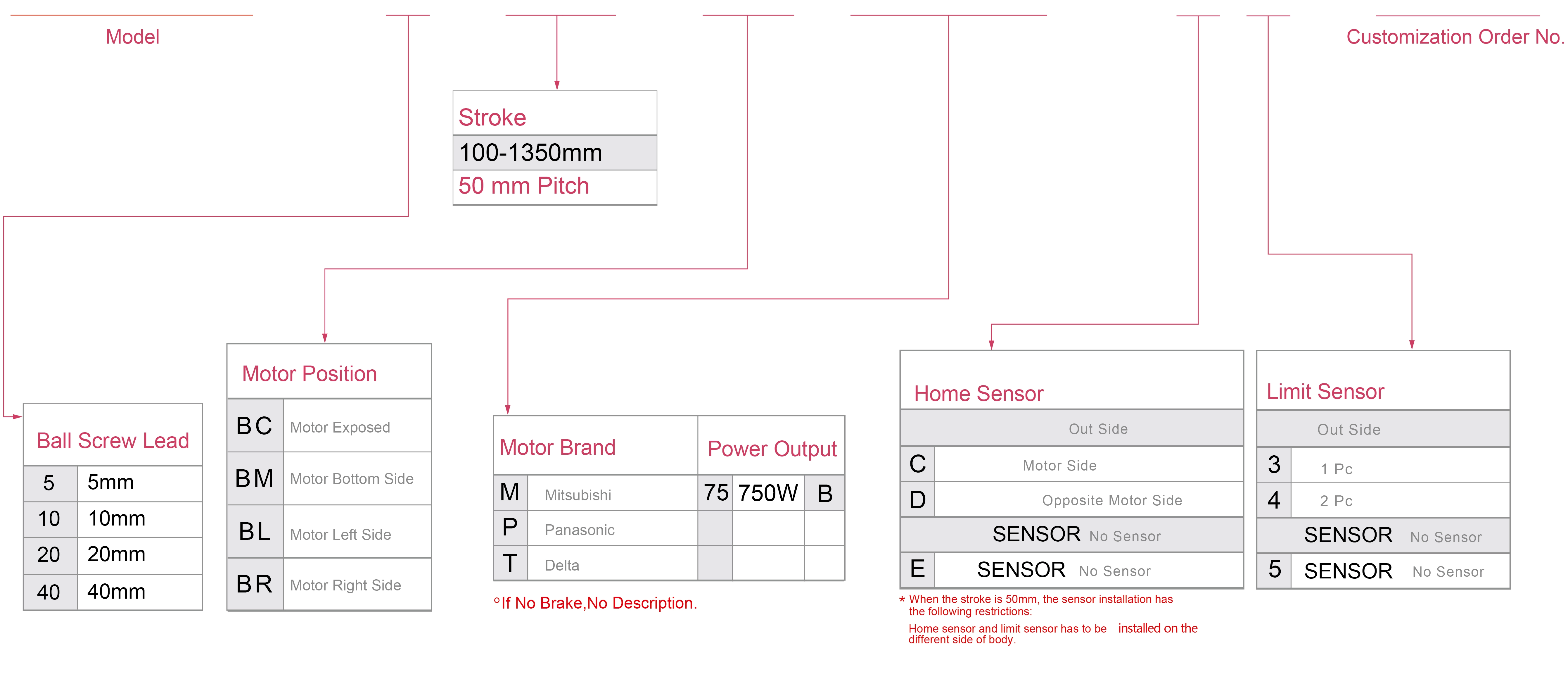

Kaedah Pesanan

GRC15 - L5-100-BC-M75B - C4 -0001

Spesifikasi

Spesifikasi	Kebolehulangan(mm)		±0.005/0.01
	Plumbum Skru Bola (mm)		5	10	20	40
	Kelajuan Maksimum (mm/s) ※1		250	500	1000	2000
	Muatan Maksimum	Mendatar (kg)	120	120	83	43
		Menegak (kg)	50	40	25	12
	Teras Dinilai (N)		2563	1281	640	320
	Padang Lejang (mm) ※2		Padang 100-1350mm/50mm
bahagian	Kuasa Motor Servo AC (W)		750
	Skru Bola Ø (mm)		C7Ø20
	Panduan Linear Ketegaran Tinggi(mm)		Penggerak Skru Bola
	Gandingan (mm)		12X19
	Penderia Rumah	Di luar	EE-SX672(NPN)

Reka Letak Sensor

※1 Nilai pecutan dan nyahpecutan ditetapkan 0.2 saat.

※2 Apabila pukulan melebihi 600mm, kehabisan skru bebola akan berlaku. Kami mengesyorkan untuk menurunkan kelajuan kerja dalam keadaan ini. Sila rujuk P85 untuk butiran.

Tergantung Dibenarkan

(Unit : mm)

Pemasangan Mendatar		A	B	C
Memimpin5	70kg	1800	329	380
	90kg	1637	233	302
	120kg	1220	140	210
Memimpin10	65kg	1611	318	353
	85kg	1180	232	236
	120kg	680	154	162
Memimpin20	35kg	1150	392	518
	55kg	713	235	308
	83kg	470	190	204
Lead40	15kg	760	680	538
	22kg	500	396	320
	43kg	260	231	210

(Unit : mm)

Pemasangan Dinding		A	B	C
Memimpin5	70kg	226	223	1920
	90kg	251	253	1707
	120kg	180	160	1210
Memimpin10	65kg	286	338	1760
	85kg	198	252	1330
	120kg	136	174	750
Memimpin20	35kg	410	422	1260
	55kg	250	265	803
	83kg	162	210	520
Lead40	15kg	450	721	810
	22kg	266	421	530
	43kg	172	251	280

(Unit : mm)

Pemasangan Menegak		A	C
Memimpin5	20kg	1168	1168
	30kg	811	811
	50kg	510	510
Memimpin10	15kg	1311	1311
	25kg	750	750
	40kg	507	507
Memimpin20	10kg	1602	1602
	14kg	987	987
	25kg	620	620
Lead40	7kg	1100	1100
	12kg	620	620
	-	-	-

Detik Pemuatan Statik

(Unit : Nm)

SAYA	886
Ahli Parlimen	826
ENCIK	1500

*Nilai tork dalam carta menunjukkan pusat graviti.

*Hayat operasi ialah 10,000km apabila produk digunakan di bawah syarat yang ditetapkan.

*Maklumat data bukan untuk kegunaan songsang pemasangan siling. Hubungi kami untuk butiran jika anda ingin menggunakan penggunaan songsang pemasangan siling.

Indeks Spesifikasi Penggerak Elektrik

Gunakan Di Mana	Mod Didorong	Spesifikasi Model	Keluaran Motor (w)	Lebar (mm)	Kebolehulangan (mm)	Spesifikasi Skru Bola		Muatan Maksimum(kg)		Kelajuan maksimum (mm/s) *1
Gunakan Di Mana	Mod Didorong	Spesifikasi Model	Keluaran Motor (w)	Lebar (mm)	Kebolehulangan (mm)	Diameter Luar （mm）	Plumbum(mm)	Mendatar	Menegak	Kelajuan maksimum (mm/s) *1
Stndard	Skru Bola	GRC 5	100W	54	±0.01	12	2	30	10	100
							5	30	10	250
							10	15	5	500
							20	10	2.5	1000
		GRC 8	200/400W	82	±0.01	16	5	50	15	250
							10	30	8	500
							20	18	3	1000
		GRC 12	400W	120	±0.01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		GRC 15	750W	150	±0.01	20	5	120	50	250
							10	120	40	500
							20	83	25	1000
							40	43	12	2000
