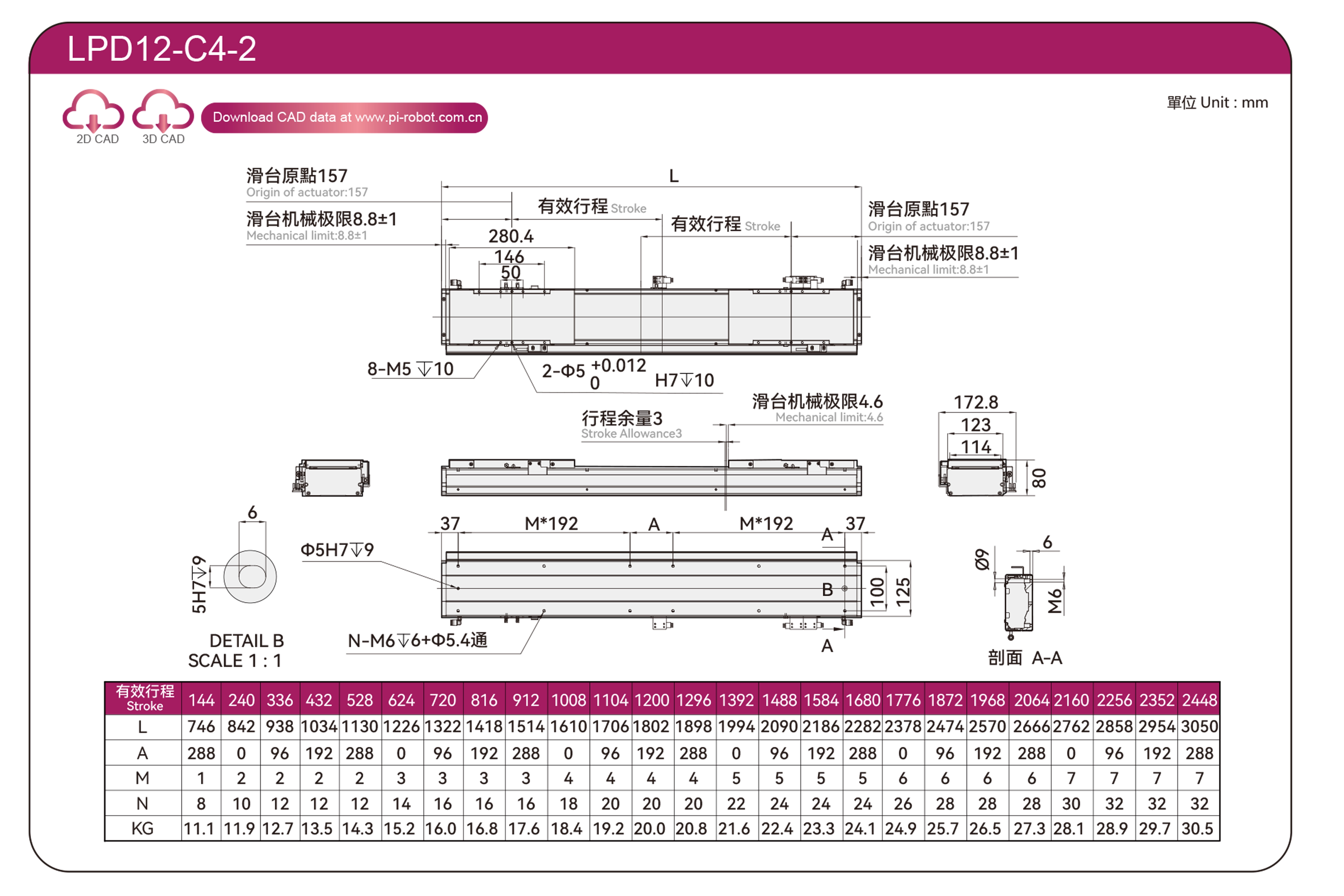

Lokasi sekarang：Rumah > Produk > Penggerak Motor Linear > Siri LPD > LPD12 > C4-2

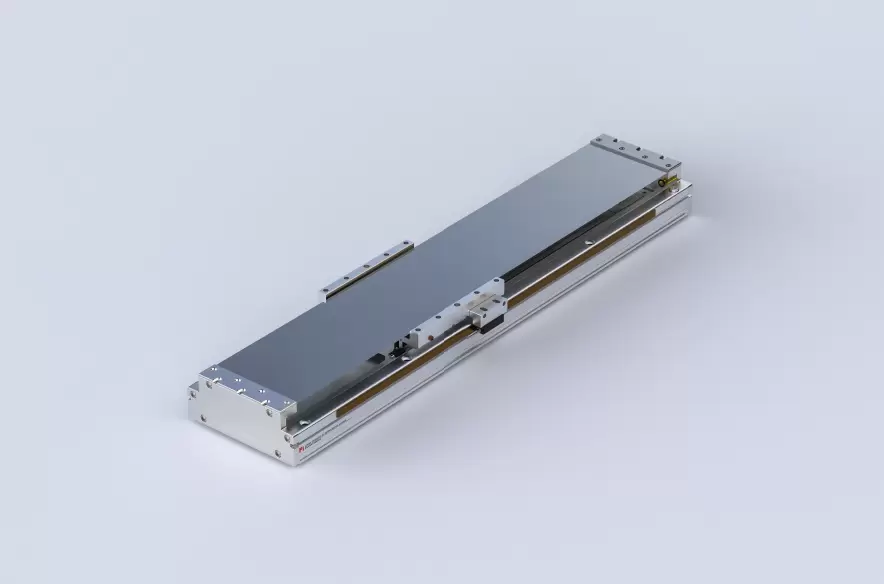

Ringan dan Jangka Hayat yang Panjang

Lebar badan：125mm

Kebolehulangan：±0.003/0.01mm

Beban P40-C2-S：176kg

Beban P40-C4-S：35kg

Kelajuan Maksimum：2500mm/s

Julat Perjalanan：96-7500mm

PDF

Muat turun 3D

Muat Turun Cadenas3

Pelbagai pemacu dipilih dan rel gelongsor ketepatan tinggi senyap yang diimport digunakan

Ia berkesan dapat mengurangkan bunyi bising semasa operasi, meningkatkan kelancaran, jangka hayat dan kecekapan pelinciran. Sesuai untuk industri berteknologi tinggi yang memerlukan kelajuan tinggi, ketenangan dan pelepasan habuk yang rendah.

Badan ketegaran tinggi

Dengan menggunakan struktur penyemperitan aluminium bersepadu dan menjalankan analisis unsur, reka bentuk struktur nisbah ketegaran kepada berat yang optimum dapat diperoleh.

Reka bentuk gesper khas plat magnet

Kelebihan: Ia menghalang objek asing daripada jatuh dan tidak merosakkan komponen dalaman. Mudah diselenggara, jangka hayat yang panjang!

Kepala bacaan pembaris optik

Gabungan elastik pembaris optik atau pembaris magnet

Kaedah Pesanan

LPD12- C1-S-96-M-10-P-C4-1-3-0001

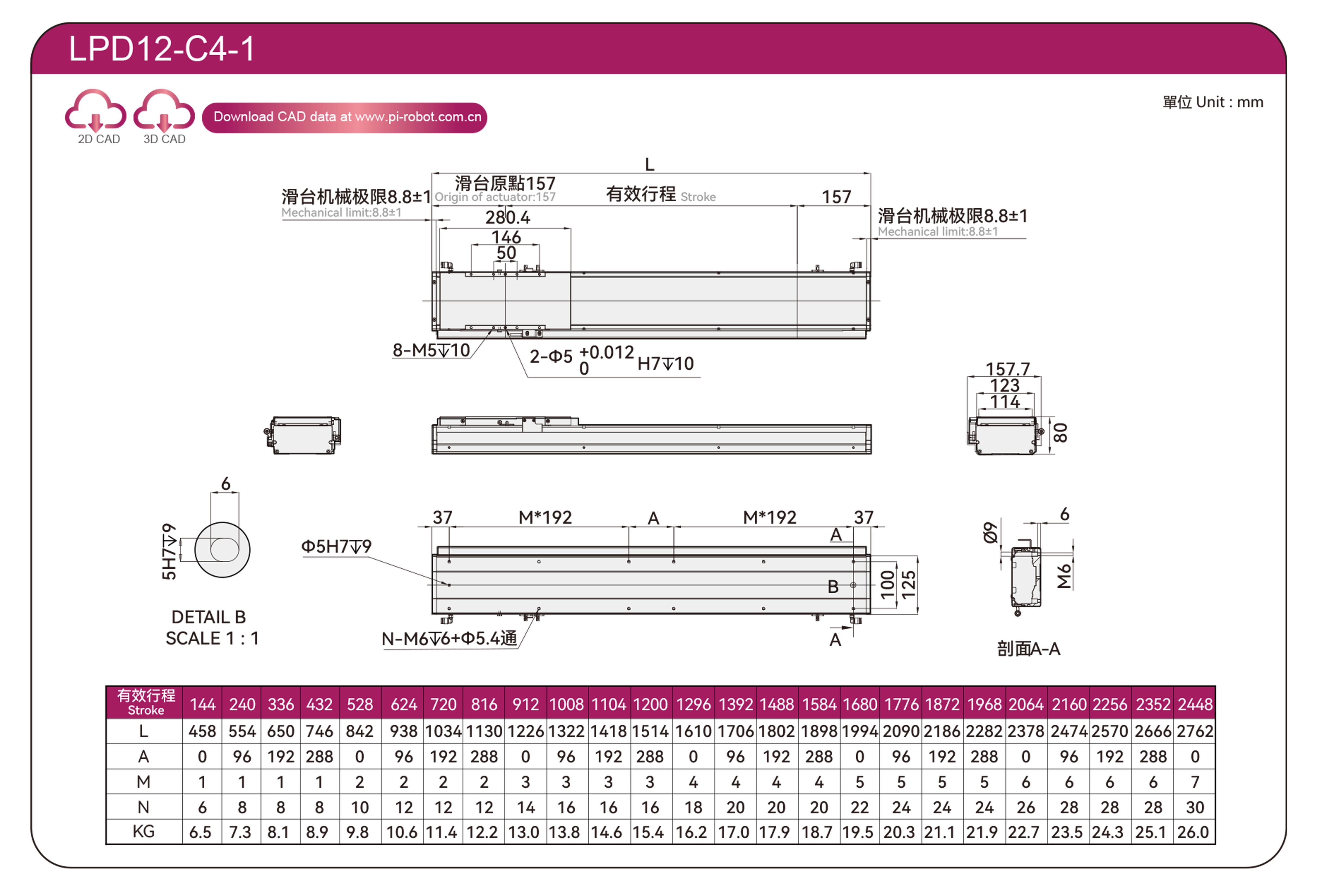

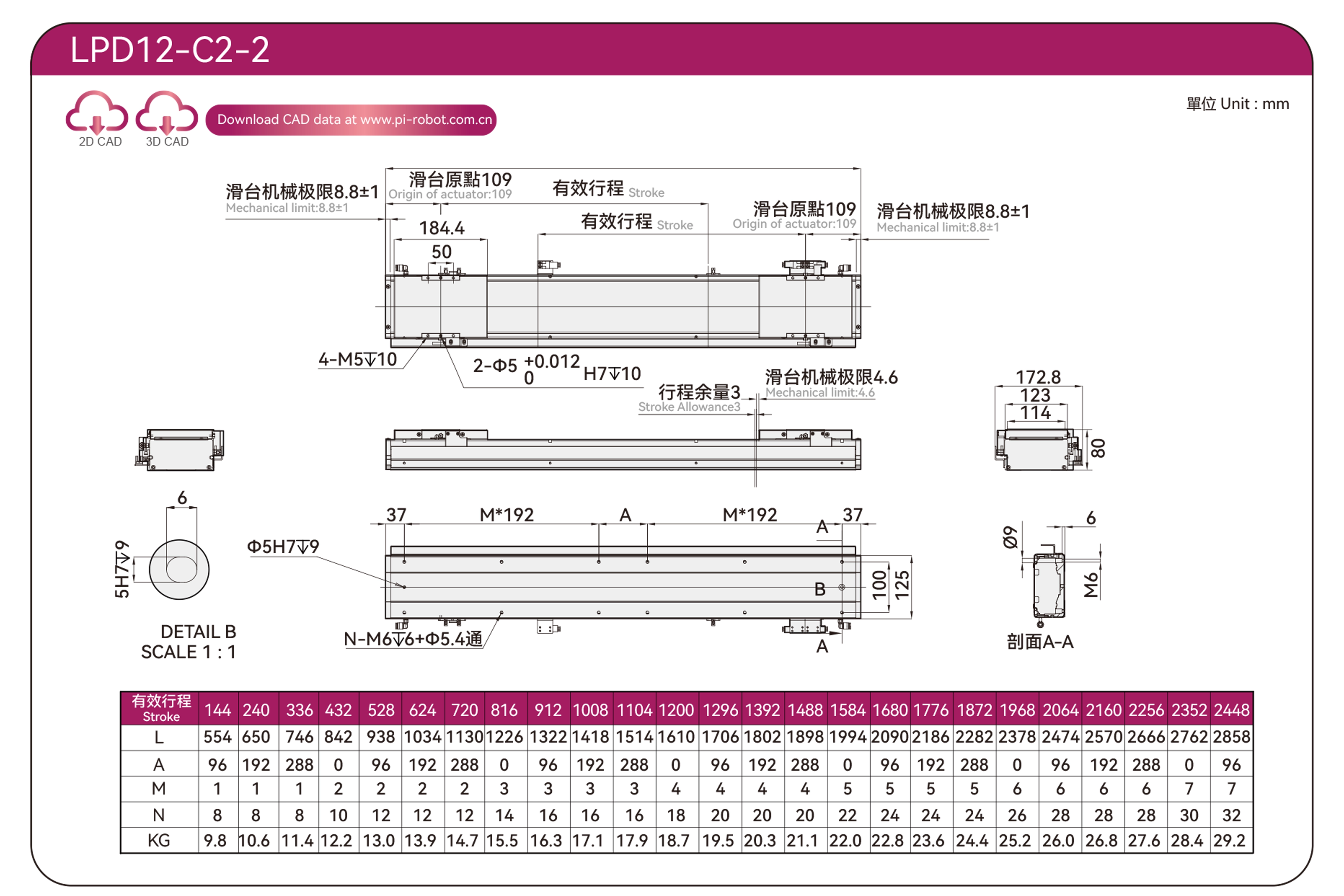

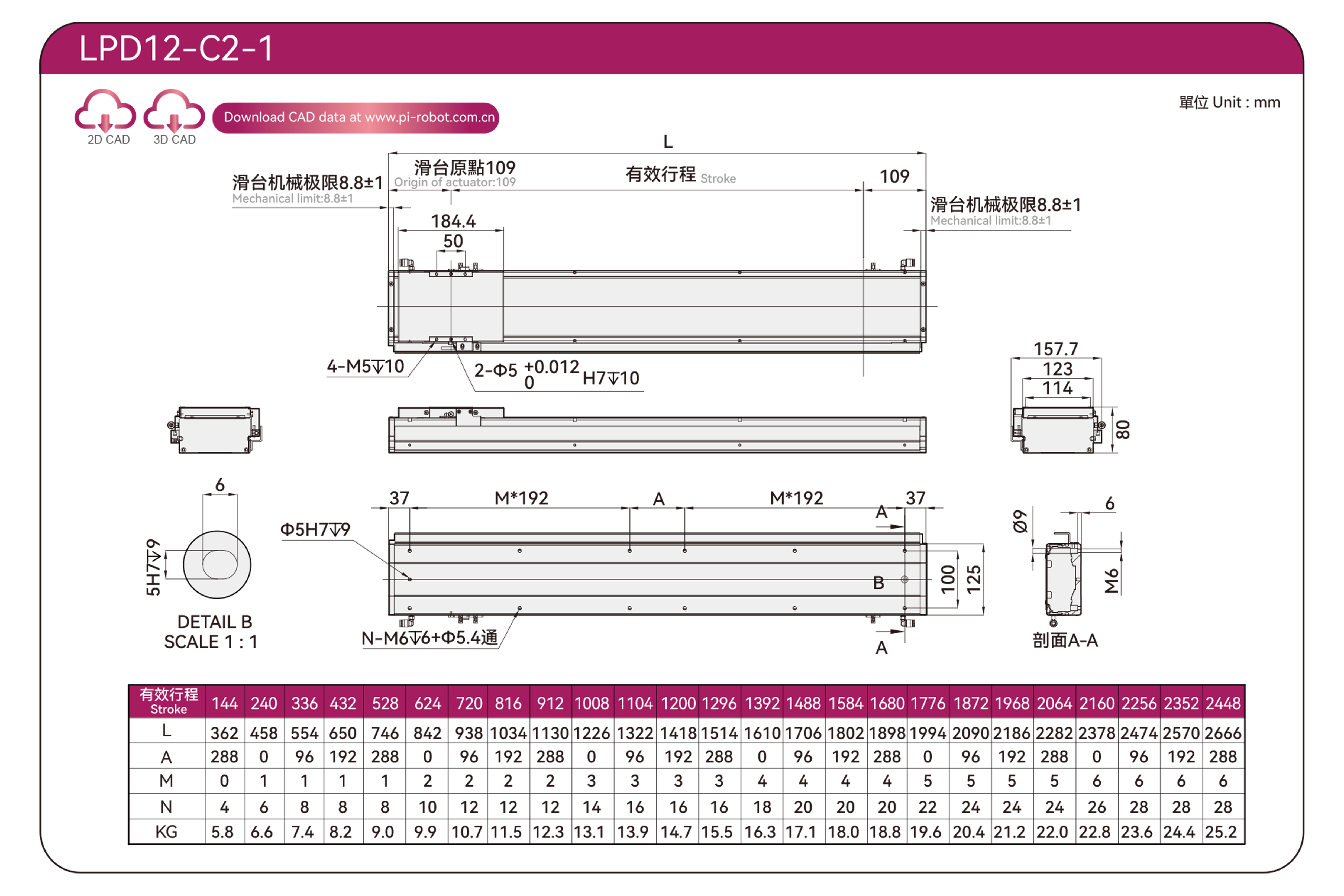

Spesifikasi

Direktori	Spesifikasi bulatan dawai	P40-C2-S	P40-C4-S
Spesifikasi	Kebolehulangan (mm)	±0.003
	Muatan Maksimum (kg)	20	25
	Kelajuan Maksimum (mm/s)	2500
	Tujahan berterusan (N)	80	160
	Tujahan puncak (N)	176	352
	Arus berterusan (Ams)	3.3	3.3
	Arus puncak (Lengan)	10.5	10.5
	Pemalar daya (N/Lengan)	24.2	48.4
	Induktans (mH)	18.7	37.6
	Rintangan (ohm)	3.4	6.8
	Jarak kutub magnet (mm)	24

Susun Atur Sensor

※1 Nilai pecutan dan penyahpecutan ditetapkan 0.2 saat.

※2 Apabila lejang melebihi 600mm, skru bola akan terhenti. Kami mengesyorkan untuk menurunkan kelajuan kerja dalam keadaan ini. Sila rujuk P85 untuk maklumat lanjut.

Jangka hayat operasi ialah 10,000km apabila produk digunakan di bawah keadaan yang ditetapkan.

Maklumat data bukan untuk kegunaan songsang pemasangan siling. Hubungi kami untuk butiran lanjut jika anda ingin menggunakan penggunaan songsang pemasangan siling.

Overhang yang Dibenarkan

(Unit: mm)

Pemasangan Mendatar		Muatan	A	B	C
Muatan	P40-C2-S	5kg	600	500	800
		10kg	500	300	450
		15kg	350	150	300
		20kg	250	100	150
	P40-C4-S	10kg	500	300	400
		15kg	350	200	250
		20kg	250	100	150
		25kg	200	100	100

(Unit: mm)

Pemasangan Dinding		Muatan	A	B	C
Muatan	P40-C2-S	5kg	800	500	550
		10kg	450	300	450
		15kg	300	150	300
		20kg	150	100	200
	P40-C4-S	10kg	400	300	450
		15kg	250	200	300
		20kg	150	100	200
		25kg	100	100	100

Momen Pemuatan Statik

(Unit: Nm)

SAYA	462
Ahli Parlimen	462
MR	385

*Nilai tork dalam carta menunjukkan pusat graviti.

*Jangka hayat operasi ialah 10,000km apabila produk digunakan di bawah keadaan yang ditetapkan.

*Maklumat data bukan untuk kegunaan songsang pemasangan siling. Hubungi kami untuk butiran lanjut jika anda ingin menggunakan penggunaan songsang pemasangan siling.

Hubungan Antara Kelajuan Dan Pecutan

P40-C2-S

Halaju (m/s) Pecutan (G) Beban (Kg)	1m/s	1.5m/s	2m/s	2.5m/s	3m/s	3.5m/s
5	2	2	2	1.8	1.7	1.5
10	1.3	1.3	1.2	1.2	1.1	1
15	0.9	0.7	0.8	0.8	0.7	0.7
20	0.7	0.7	0.7	0.6	0.6	0.5

P40-C4-S

Halaju (m/s) Pecutan (G) Beban (Kg)	1m/s	1.5m/s	2m/s	2.5m/s	3m/s	3.5m/s
10	2.5	2.5	2.4	2.4	2.3	1.9
15	1.7	1.6	1.6	1.6	1.5	1.3
20	1.4	1.4	1.3	1.3	1.3	1.1
25	1.1	1.1	1.1	1	1	0.8

Indeks Spesifikasi Penggerak Elektrik

Gunakan Di Mana	Mod Dipacu	Spesifikasi Model	Spesifikasi Motor	Lebar badan (mm)	Ketinggian badan (mm)	Kebolehulangan (mm)	Tujahan berterusan (N)	Tujahan puncak (N)	lrms(A)	Muatan Maksimum (kg)	Kelajuan maksimum (mm/s) *1
Piawai	Robot Motor Linear	LPD12	P40-C2-S	125	80	±0.003	80	176	3.3	20	2500
		LPD12	P40-C4-S	125	80	±0.003	160	352	3.3	25
		LPD14	P44-C3-S	135	84	±0.003	144	316	3.3	25
		LPD14	P44-C5-P	135	84	±0.003	240	528	6.8	50
		LPD16	P64-C3-S	155	87	±0.003	264	580	3.3	60
		LPD16	P64-C5-P	155	87	±0.003	440	1795	6.8	100
		LPD20	P88-C3-S	200	93	±0.003	408	897	3.3	60
		LPD20	P88-C6-P	200	93	±0.003	816	1795	6.8	100
