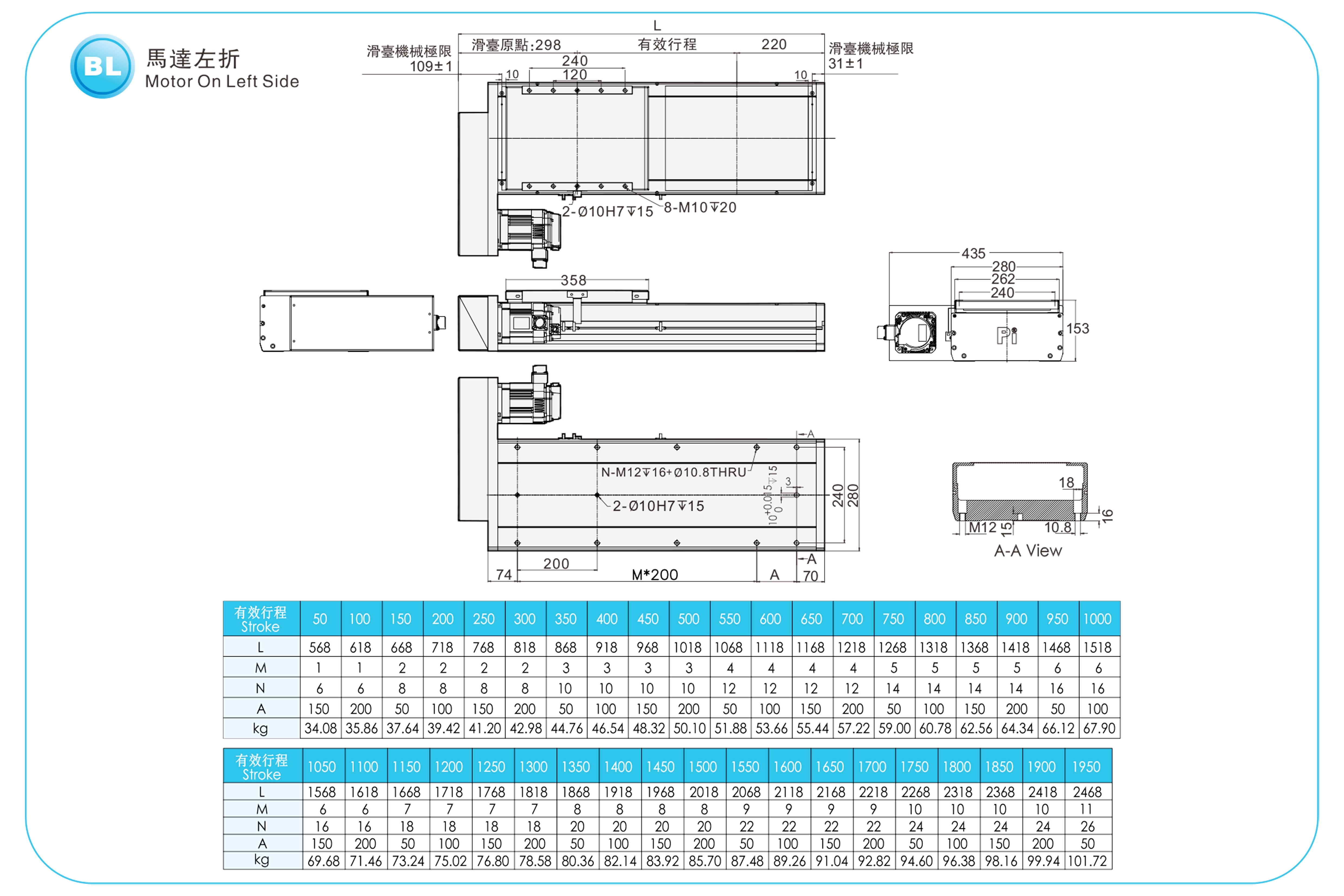

Lokasi sekarang：Rumah > Produk > Penggerak Jenis Bilik Bersih > Siri RMD > RMD28 > Lipatan kiri

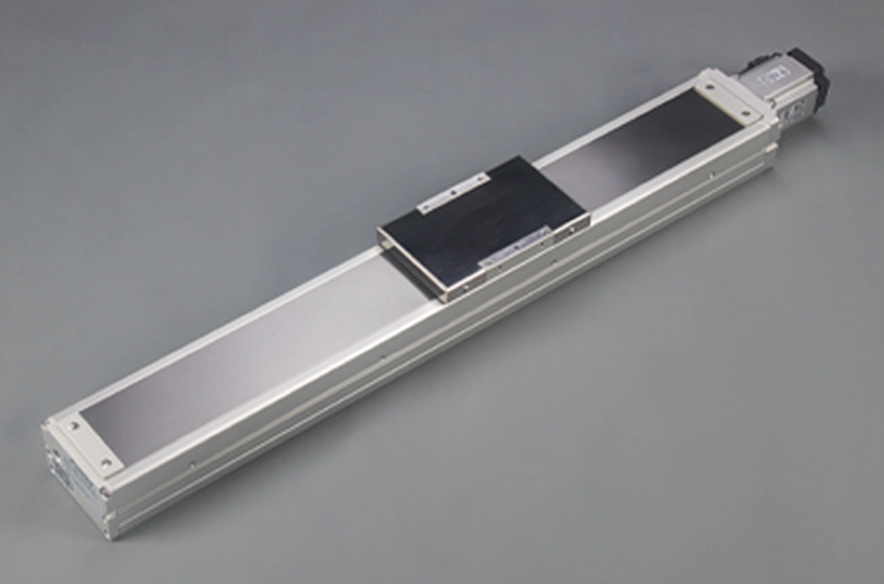

Ringan dan Jangka Hayat yang Panjang

Kebolehulangan：±0.01mm

Beban Mendatar：320kg

Beban Menegak：150kg

Kelajuan Maksimum：1600mm/s

Pitch Strok：100-1950mm

Tetapkan pecutan dan nyahpecutan motor kepada 0.2 saat.

Spesifikasi standard tidak boleh digunakan untuk penggunaan kren terbalik. Jika anda mempunyai sebarang keperluan, sila hubungi kami melalui telefon atau tinggalkan mesej dalam talian.

Masa penghantaran: 7-10 hari

PDF

Muat turun 3D

Muat Turun Cadenas3

Pelbagai gaya tempat duduk gelongsor

Badan dan slaid dibentuk secara bersepadu, yang dapat memperbaiki masalah ketegaran yang lemah dan mengurangkan lebar, menjadikan ruang pemasangan peralatan lebih kecil. Satu-satunya reka bentuk muncung bahan api yang dipatenkan dalam industri, yang menggunakan muncung bahan api tunggal pada slaid untuk menyuntik minyak. Ia boleh menyuntik minyak dan mengekalkan nat dan pelbagai set slider secara serentak, menjadikan penyelenggaraan lebih mudah dan menjimatkan masa untuk anda. Arah pemasangan muncung bahan api boleh dipilih mengikut keperluan pelanggan.

Badan ketegaran tinggi/penutup atas ketegaran tinggi

Badan ketegaran tinggi: Terokai penggunaan struktur penyemperitan aluminium bersepadu dan dapatkan reka bentuk struktur nisbah ketegaran kepada berat yang terbaik melalui analisis elemen. Penutup atas anti-penggulungan: Dengan reka bentuk anti-penggulungan khas, penutup atas tidak mudah dipintal atau berubah bentuk semasa penggunaan jarak jauh.

Jenama motor

Boleh dipasangkan dengan motor servo daripada pelbagai jenama. Kedudukan pemasangan motor berbilang arah tersedia untuk dipilih, menjadikan reka bentuk mesin lebih fleksibel

Jenama motor

Boleh dipasangkan dengan motor servo daripada pelbagai jenama. Kedudukan pemasangan motor berbilang arah tersedia untuk dipilih, menjadikan reka bentuk mesin lebih fleksibel

Skru jenama plumbum, tiada tempat duduk tersedia untuk dipilih

Spesifikasi dan jenama skru yang sesuai boleh dipilih berdasarkan ketepatan dan kelajuan yang berbeza.

Kaedah Pesanan

RMD28 - L10-100-BC-M150B-C4-0001

Spesifikasi

Spesifikasi	Kebolehulangan (mm)		±0.01
	Plumbum Skru Bola (mm)		10	20	32
	Kelajuan Maksimum (mm/s)		500	1000	1600
	Muatan Maksimum	Mendatar (kg)	320	180	75
		Menegak (kg)	150	75	35
	Tujahan Berkadar (N)		2546	1273	830
	Pitch Strok (mm)		100-1950mm/50mm Pitch
Bahagian	Kuasa Motor Servo AC (W)		1500W
	Skru Bola Ø (mm)		C7Ø32
	Panduan Linear Ketegaran Tinggi (mm)		30
	Gandingan (mm)		20X24
	Sensor Rumah	Di luar	EE-SX672(NPN)
		Terbina Dalam	EE-SX674(NPN)

Susun Atur Sensor

Nilai pecutan dan penyahpecutan ditetapkan 0.2 saat.

*Apabila lejang melebihi 750mm, larian skru bola akan berlaku. Kami mengesyorkan untuk menurunkan kelajuan kerja dalam keadaan ini. Sila rujuk P85 untuk butiran lanjut.

Overhang yang Dibenarkan

(Unit: mm)

Pemasangan Mendatar		A	B	C
Lead10	120kg	900	610	630
	160kg	860	390	420
	320kg	800	255	265
Lead20	100kg	1100	500	490
	140kg	1100	400	395
	180kg	1000	250	260
Lead32	60kg	650	630	650
	75kg	550	330	330
	-	-	-	-

(Unit: mm)

Pemasangan Dinding		A	B	C
Lead10	100kg	610	570	780
	150kg	390	386	600
	200kg	265	285	650
Lead20	80kg	600	600	600
	120kg	390	400	450
	160kg	260	300	600
Lead32	60kg	480	500	560
	70kg	300	320	500
	-	-	-	-

(Unit: mm)

Pemasangan Menegak		A	C
Lead10	60kg	950	950
	90kg	750	750
	150kg	430	430
Lead20	40kg	1200	1200
	60kg	850	850
	75kg	610	610
Lead3	35kg	650	650
	-	-	-
	-	-	-

Momen Pemuatan Statik

(Unit: Nm)

SAYA	4408
Ahli Parlimen	4408
MR	3860

*Nilai tork dalam carta menunjukkan pusat graviti.

*Jangka hayat operasi ialah 10,000km apabila produk digunakan di bawah keadaan yang ditetapkan.

*Maklumat data bukan untuk kegunaan songsang pemasangan siling. Hubungi kami untuk butiran lanjut jika anda ingin menggunakan penggunaan songsang pemasangan siling.

Indeks Spesifikasi Penggerak Elektrik

Gunakan Di Mana	Mod Dipacu	Spesifikasi Model	Output Motor (w)	Lebar (mm)	Kebolehulangan (mm)	Spesifikasi Skru Bola		Muatan Maksimum (kg)		Kelajuan maksimum (mm/s) *1
Gunakan Di Mana	Mod Dipacu	Spesifikasi Model	Output Motor (w)	Lebar (mm)	Kebolehulangan (mm)	Diameter Luar （mm）	Plumbum (mm)	Mendatar	Menegak	Kelajuan maksimum (mm/s) *1
Persekitaran Standard	Skru Bola	RMD12	100W	102	±0.01	16	5	50	12	250
							10	30	8	500
							20	18 tahun	3	1000
							32	5	-	1600
			200W	102	±0.01	16	5	50	12	250
							10	30	8	500
							20	18 tahun	3	1000
							32	5	-	1600
		RMD14	200W	135	±0.01	16	5	95	27	250
							10	75	18 tahun	500
							20	35	7	1000
							32	15	-	1600
			400W	135	±0.01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		RMD17	400W	170	±0.01	20	5	120	40	250
							10	110	30	500
							20	75	14	1000
							40	22	7	2000
			750W	170	±0.01	20	5	120	50	250
							10	120	40	500
							20	83	25	1000
							40	43	12	2000
		RMD22	750W	220	±0.01	25	5	150	55	250
							10	150	45	500
							25	105	20	1250
						20	40	43	12	2000
		RMD28	1500W	280	±0.01	32	10	320	150	500
							20	180	75	1000
							32	75	35	1600
