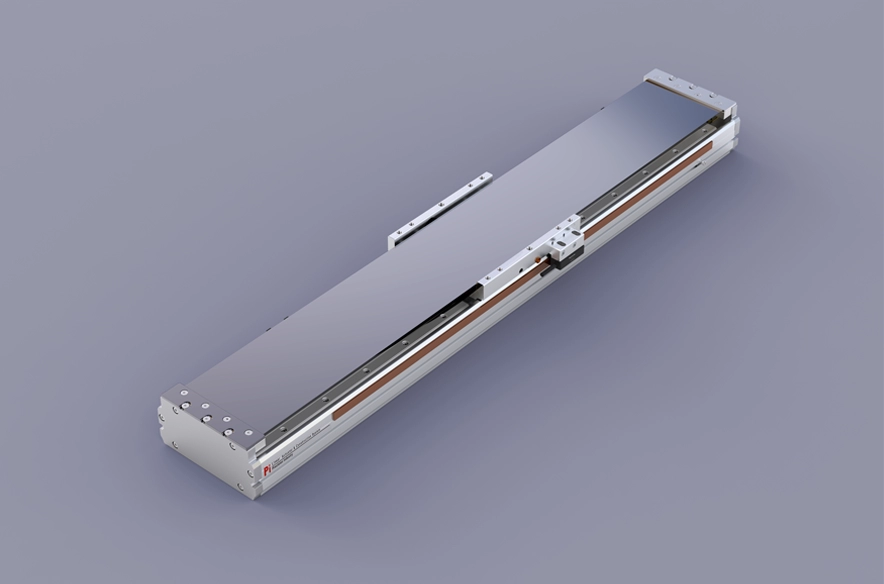

Ringan dan Jangka Hayat Panjang

Ketepatan kebolehulangan: ±0.003 mm

Daya maksimum: 352N

Daya berterusan: 160 N

Berat pengendalian berterusan: 25 kg

Pukulan standard:

1-Penggerak Tunggal: 112-2704/96 mm

Pukulan standard:

2-Penggerak Dwi: 138-2730/96 mm

Kelajuan maksimum: 2500 mm/s

PDF

Muat turun 3D

Muat Turun Cadenas3

Berbilang pemacu dipilih dan rel slaid berketepatan tinggi senyap yang diimport digunakan

Ia boleh mengurangkan bunyi bising semasa operasi dengan berkesan, meningkatkan kelancaran, jangka hayat dan kecekapan pelinciran. Sesuai untuk industri berteknologi tinggi yang memerlukan kelajuan tinggi, ketenangan dan pelepasan habuk yang rendah.

Badan ketegaran tinggi

Dengan mengguna pakai struktur penyemperitan aluminium bersepadu dan menjalankan analisis unsur, reka bentuk struktur nisbah ketegaran optimum kepada berat diperolehi.

Reka bentuk gesper khas plat magnet

Kelebihan: Ia menghalang objek asing daripada jatuh dan tidak merosakkan komponen dalaman. Mudah diselenggara, jangka hayat yang panjang!

Kepala bacaan pembaris optik

Gabungan anjal pembaris optik atau pembaris magnet

Kaedah Pesanan

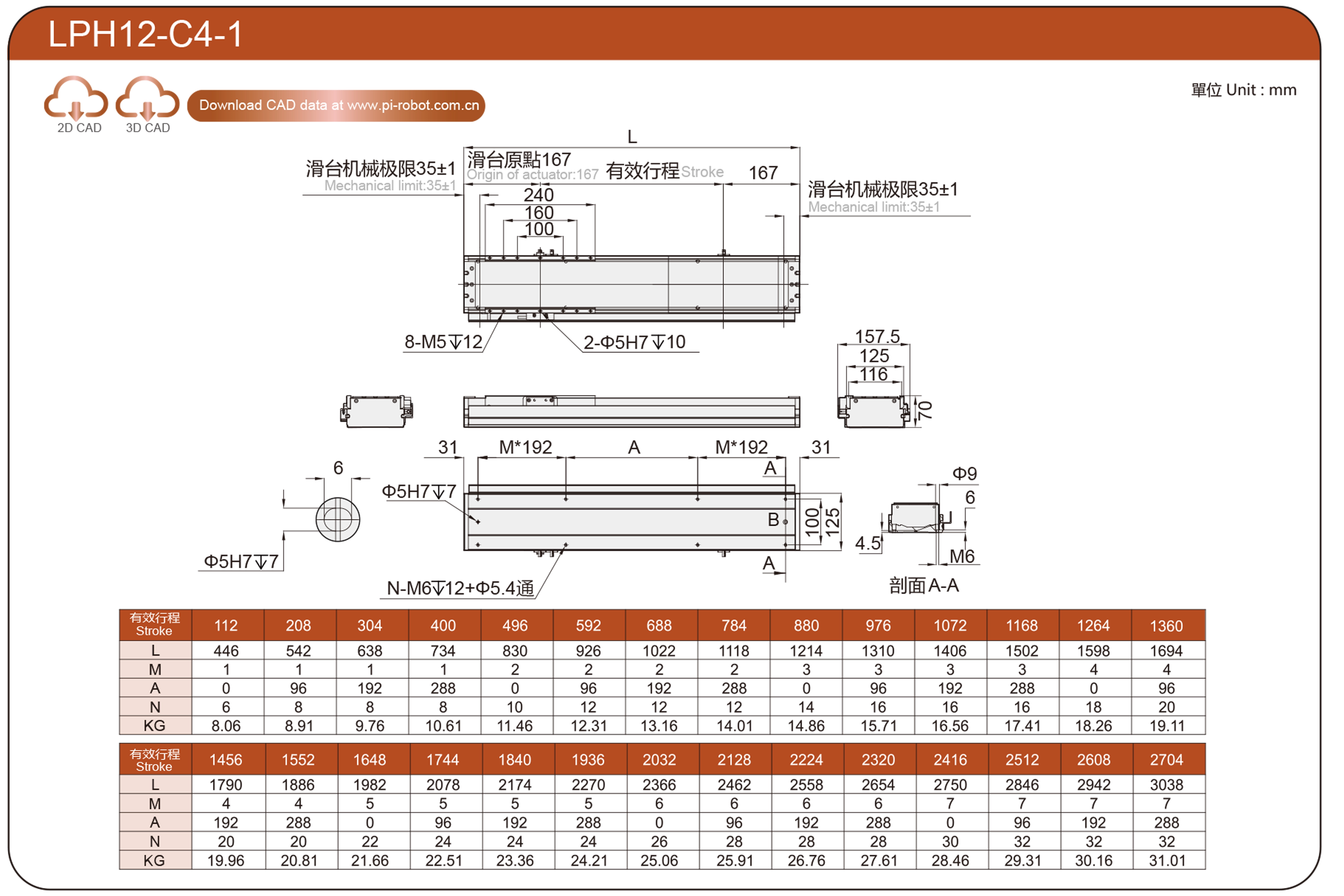

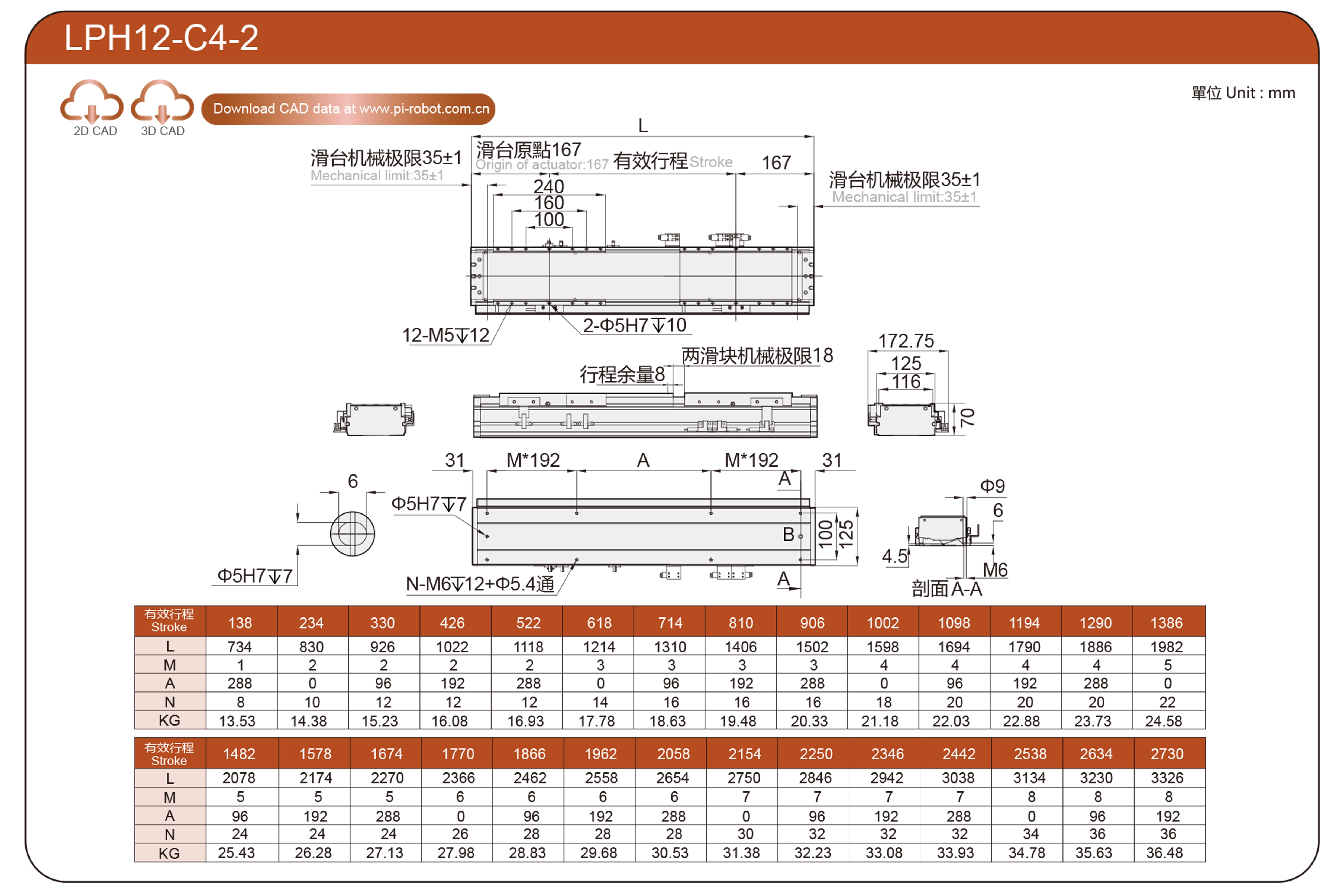

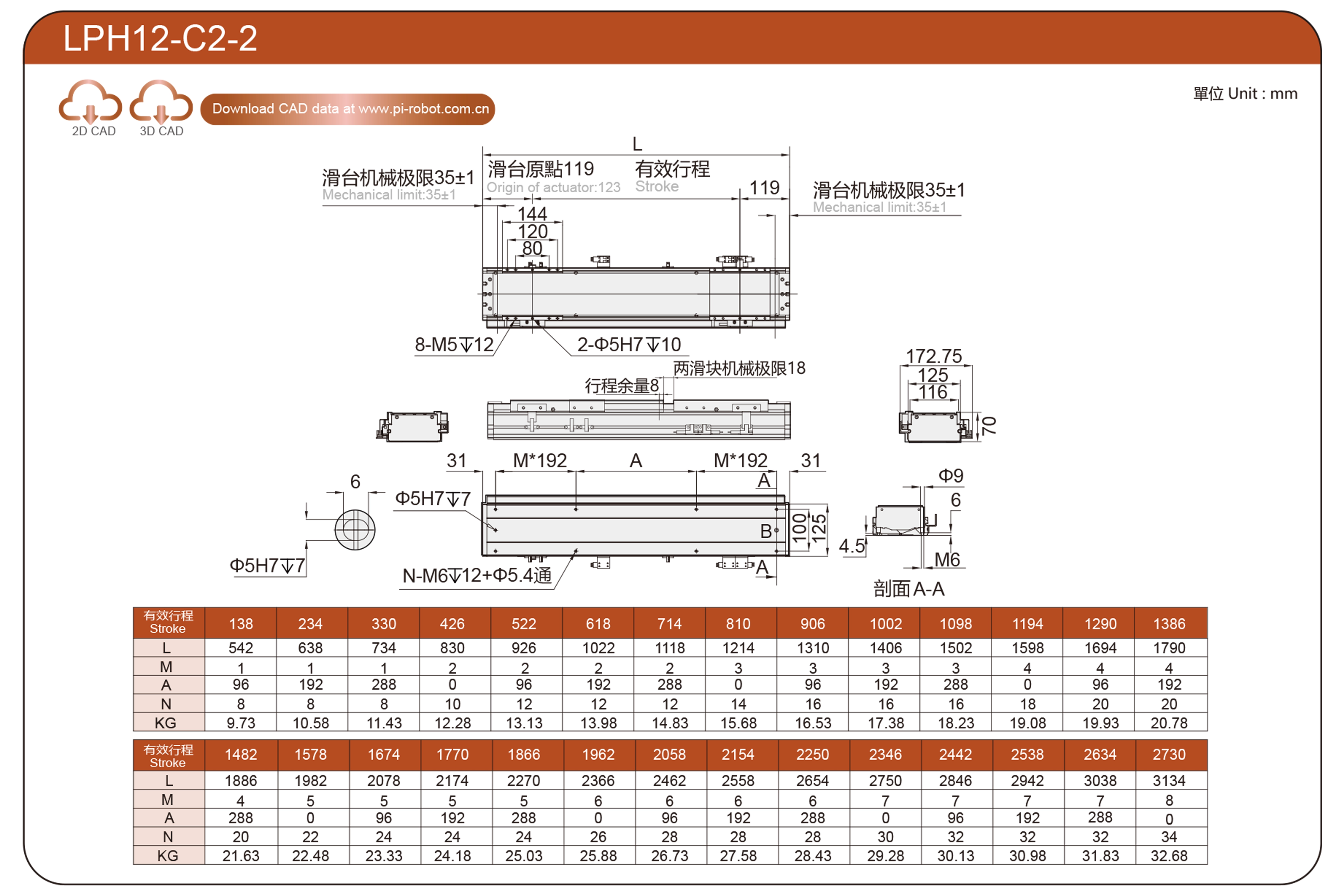

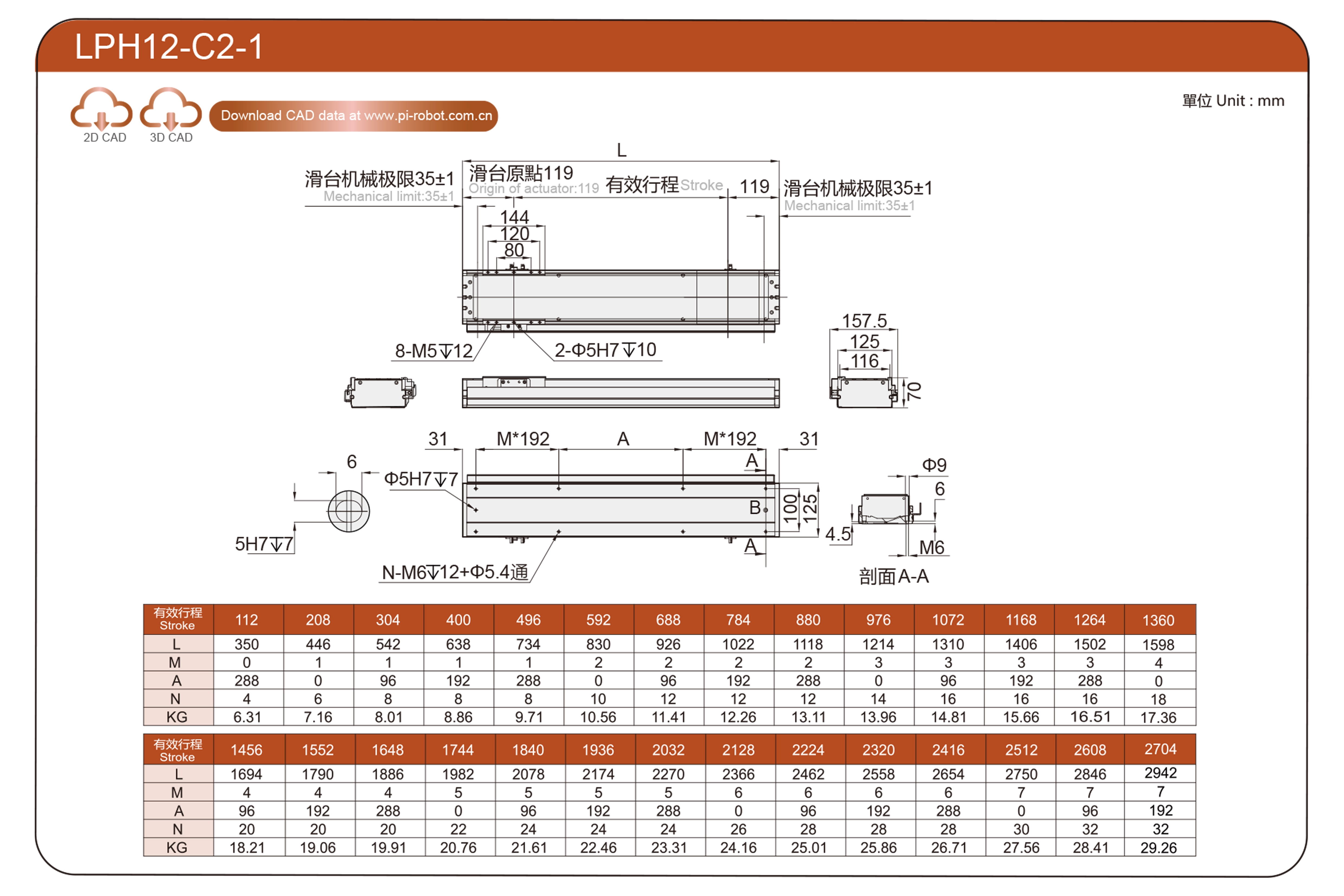

LPH12- C1-S-96-M-10-P-C4-1-3-0001

Spesifikasi

Direktori	Spesifikasi bulatan wayar	P40-C2-S	P40-C4-S
Spesifikasi	Kebolehulangan(mm)	±0.003
	Muatan Maksimum(kg)	20	25
	Kelajuan Maksimum (mm/s)	2500
	Tujahan berterusan(N)	80	160
	Tujahan puncak (N)	176	352
	Arus berterusan (Ams)	3.3	3.3
	Arus puncak (Lengan)	10.5	10.5
	Daya pemalar(N/Lengan)	24.2	48.4
	Kearuhan (mH)	18.7	37.6
	Rintangan (ohm)	3.4	6.8
	Jarak kutub magnet (mm)	24

Reka Letak Sensor

※1 Nilai pecutan dan nyahpecutan ditetapkan 0.2 saat.

※2 Apabila pukulan melebihi 600mm, kehabisan skru bebola akan berlaku. Kami mengesyorkan untuk menurunkan kelajuan kerja dalam keadaan ini. Sila rujuk semula ke P85 untuk mendapatkan butiran.

Hayat operasi ialah 10,000km apabila produk digunakan di bawah keadaan yang ditetapkan.

Maklumat data bukan untuk kegunaan songsang pemasangan siling. Hubungi kami untuk butiran jika anda ingin menggunakan penggunaan songsang pemasangan siling.

Tergantung Dibenarkan

(Unit : mm)

Pemasangan Mendatar		Muatkan	A	B	C
Muatkan	P40-C2-S	5kg	600	500	800
		10kg	500	300	450
		15kg	350	150	300
		20kg	250	100	150
	P40-C4-S	10kg	500	300	400
		15kg	350	200	250
		20kg	250	100	150
		25kg	200	100	100

(Unit : mm)

Pemasangan Dinding		Muatkan	A	B	C
Muatkan	P40-C2-S	5kg	800	500	550
		10kg	450	300	450
		15kg	300	150	300
		20kg	150	100	200
	P40-C4-S	10kg	400	300	450
		15kg	250	200	300
		20kg	150	100	200
		25kg	100	100	150

Detik Pemuatan Statik

(Unit : Nm)

SAYA	462
Ahli Parlimen	462
ENCIK	385

*Nilai tork dalam carta menunjukkan pusat graviti.

*Hayat operasi ialah 10,000km apabila produk digunakan di bawah syarat yang ditetapkan.

*Maklumat data bukan untuk kegunaan songsang pemasangan siling. Hubungi kami untuk butiran jika anda ingin menggunakan penggunaan songsang pemasangan siling.

Hubungan Antara Kelajuan Dan Pecutan

P40-C2-S

Halaju(m/s) Pecutan(G) Beban(Kg)	1m/s	1.5m/s	2m/s	2.5m/s	3m/s	3.5m/s
5	2	2	2	1.8	1.7	1.5
10	1.3	1.3	1.2	1.2	1.1	1
15	0.9	0.9	0.8	0.8	0.7	0.7
20	0.7	0.7	0.7	0.6	0.6	0.5

P40-C4-S

Halaju(m/s) Pecutan(G) Beban(Kg)	1m/s	1.5m/s	2m/s	2.5m/s	3m/s	3.5m/s
10	2.5	2.5	2.4	2.4	2.3	1.9
15	1.7	1.6	1.6	1.6	1.5	1.3
20	1.4	1.4	1.3	1.3	1.3	1.1
25	1.1	1.1	1.1	1	1	0.8

Indeks Spesifikasi Penggerak Elektrik

Gunakan Di Mana	Mod Didorong	Spesifikasi Model	Spesifikasi Motor	Lebar badan (mm)	Ketinggian badan (mm)	Kebolehulangan(mm)	Tujahan berterusan(N)	Tujahan puncak (N)	lrms(A)	Muatan Maksimum(kg)	Kelajuan maksimum (mm/s) *1
Standard	Robot Motor Linear	LPH12	P40-C2-S	125	70	±0.003	80	176	3.3	20	2500
		LPH12	P40-C4-S	125	70	±0.003	160	352	3.3	25
		LPH14	P44-C3-S	135	70	±0.003	144	316	3.3	25
		LPH14	P44-C5-P	135	70	±0.003	240	528	6.8	50
		LPH16	P64-C3-S	155	75	±0.003	264	580	3.3	60
		LPH16	P64-C5-P	155	75	±0.003	440	1795	6.8	100
		LPH20	P88-C3-S	200	83	±0.003	408	897	3.3	60
		LPH20	P88-C6-P	200	83	±0.003	816	1795	6.8	100
