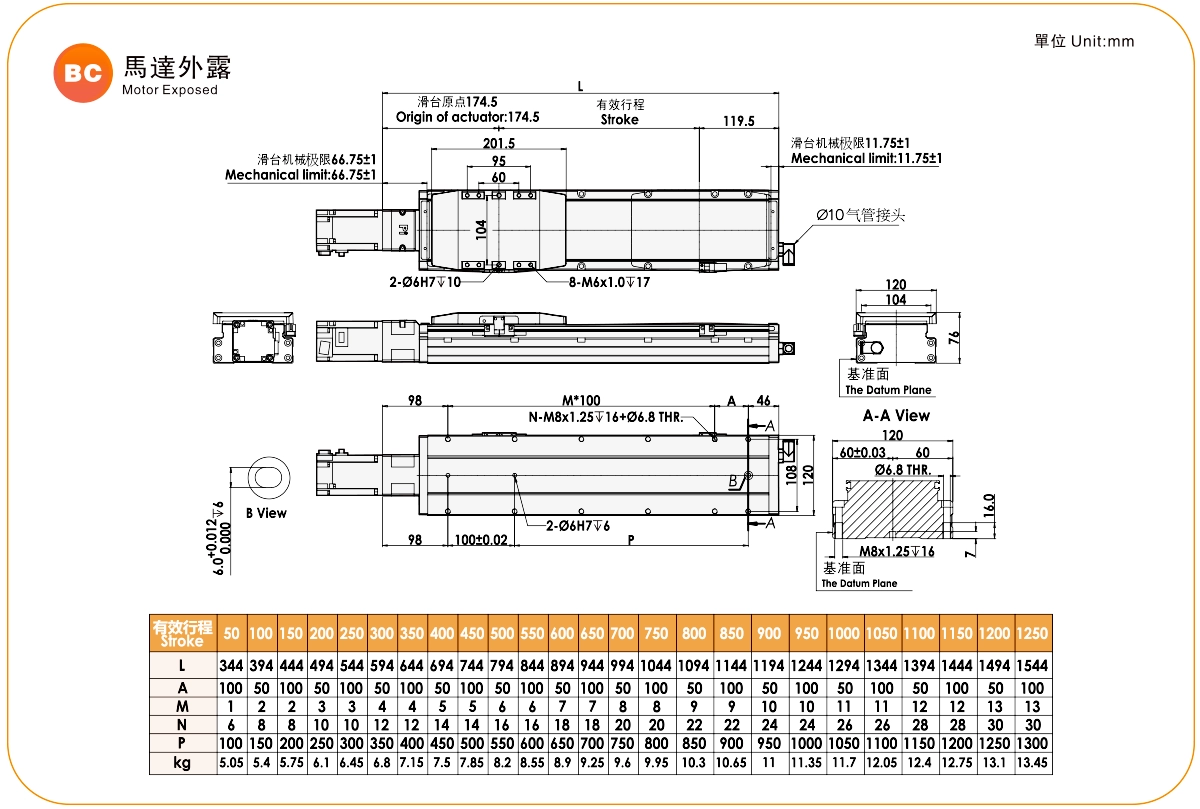

Lokasi semasa：Rumah > produk > Penggerak Skru Bola Standard > Siri GRC > GRC12 > Motor Terdedah

Ringan dan Jangka Hayat Panjang

Lebar badan: 120mm

Kebolehulangan：±0.01mm

Beban Mendatar：110kg

Beban Menegak：33kg

Kelajuan Maksimum：1600mm/s

Julat Perjalanan：50-1250mm

Tetapkan pecutan dan nyahpecutan motor kepada 0.2 saat.

Spesifikasi standard tidak boleh digunakan untuk penggunaan kren terbalik. Jika anda mempunyai sebarang keperluan, sila hubungi kami melalui telefon atau tinggalkan mesej dalam talian.

Masa penghantaran: 7-10 hari

PDF

Muat turun 3D

Muat Turun Cadenas3

Pengukuhan tegar tempat duduk gelongsor

Badan dan slaid dibentuk secara bersepadu, yang meningkatkan masalah ketegaran yang lemah dan mengurangkan lebar, menjadikan ruang pemasangan peralatan lebih kecil.

Penyelenggaraan yang mudah

Kedua-dua belah keseluruhan siri mempunyai muncung suntikan minyak luaran yang boleh diisi terus dengan minyak tanpa memerlukan penutup. Reka bentuk tali pinggang keluli khas boleh mengurangkan rambut dan boleh digunakan dalam persekitaran bilik bersih.

Perhimpunan, menjimatkan masa dan mudah

Ia boleh diperbaiki dari atas ke bawah atau dari bawah ke atas tanpa membongkar jalur keluli.
Tambahkan sokongan permukaan rujukan pemasangan pada sisi badan. Terdapat lubang PIN penentududukan di bahagian bawah badan.

Kekuatan bertambah dan kelancaran bertambah baik

Oleh kerana penggunaan struktur badan aluminium, kekuatan badan meningkat dengan ketara. Berbanding dengan RMH5S/6S, landasan keluli tertanam dalam badan aluminium dan kemudian dikisar, sekali gus meningkatkan ketepatan ketinggian berjalan dan kelurusan kepada di bawah ± 0.02MM (berbanding dengan RMH10/12)

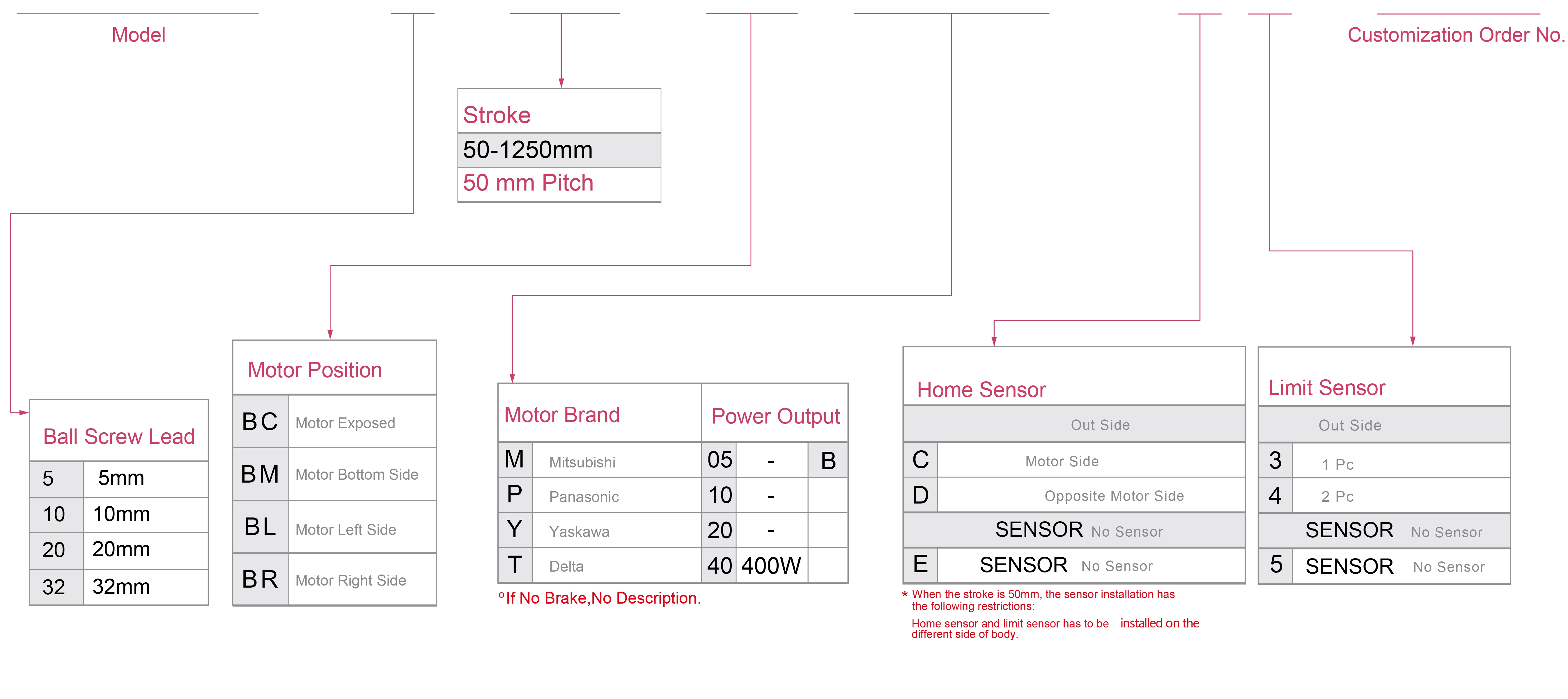

Kaedah Pesanan

GRC12 - L5-100-BC-M40B - C4 -0001

Spesifikasi

Spesifikasi	Kebolehulangan(mm)		±0.01
	Plumbum Skru Bola (mm)		5	10	20	32
	Kelajuan Maksimum (mm/s) ※1		250	500	1000	1600
	Muatan Maksimum	Mendatar (kg)	110	88	40	30
		Menegak (kg)	33	22	10	8
	Teras Dinilai (N)		1388	694	347	218
	Padang Lejang (mm) ※2		Padang 50-1250mm/50mm
bahagian	Kuasa Motor Servo AC (W)		400
	Skru Bola Ø (mm)		C7Ø16
	Panduan Linear Ketegaran Tinggi(mm)		Penggerak Skru Bola
	Gandingan (mm)		10X14
		terbina dalam	EE-SX674(NPN)

Reka Letak Sensor

※1 Nilai pecutan dan nyahpecutan ditetapkan 0.2 saat.

※2 Apabila pukulan melebihi 600mm, kehabisan skru bebola akan berlaku. Kami mengesyorkan untuk menurunkan kelajuan kerja dalam keadaan ini. Sila rujuk P85 untuk butiran.

Tergantung Dibenarkan

(Unit : mm)

Pemasangan Mendatar		A	B	C
Memimpin5	60kg	2850	250	340
	80kg	2100	180	250
	110kg	1500	120	170
Memimpin10	30kg	2850	490	600
	50kg	1700	280	350
	88kg	950	140	190
Memimpin20	10kg	3400	1250	1400
	22kg	1650	550	620
	40kg	900	290	330
Memimpin32	15kg	1100	570	550
	25kg	620	330	320
	30kg	520	270	260

(Unit : mm)

Pemasangan Dinding		A	B	C
Memimpin5	55kg	280	280	3300
	75kg	200	195	2400
	110kg	130	125	1550
Memimpin10	35kg	400	410	2500
	55kg	245	250	1550
	88kg	150	150	950
Memimpin20	12kg	900	1070	3000
	20kg	550	630	1800
	40kg	260	300	900
Memimpin32	15kg	440	570	1050
	30kg	210	270	520
	-	-	-	-

(Unit : mm)

Pemasangan Menegak		A	C
Memimpin5	15kg	1200	1200
	22kg	820	820
	33kg	550	550
Memimpin10	10kg	1600	1600
	14kg	1150	1150
	22kg	730	730
Memimpin20	7kg	1800	1800
	10kg	1250	1250
	-	-	-
Memimpin32	5kg	1600	1600
	8kg	1000	1000
	-	-	-

Detik Pemuatan Statik

(Unit : Nm)

SAYA	606
Ahli Parlimen	606
ENCIK	1168

*Nilai tork dalam carta menunjukkan pusat graviti.

*Hayat operasi ialah 10,000km apabila produk digunakan di bawah syarat yang ditetapkan.

*Maklumat data bukan untuk kegunaan songsang pemasangan siling. Hubungi kami untuk butiran jika anda ingin menggunakan penggunaan songsang pemasangan siling.

Indeks Spesifikasi Penggerak Elektrik

Gunakan Di Mana	Mod Didorong	Spesifikasi Model	Keluaran Motor (w)	Lebar (mm)	Kebolehulangan (mm)	Spesifikasi Skru Bola		Muatan Maksimum(kg)		Kelajuan maksimum (mm/s) *1
Gunakan Di Mana	Mod Didorong	Spesifikasi Model	Keluaran Motor (w)	Lebar (mm)	Kebolehulangan (mm)	Diameter Luar （mm）	Plumbum(mm)	Mendatar	Menegak	Kelajuan maksimum (mm/s) *1
Stndard	Skru Bola	GRC 5	100W	54	±0.01	12	2	30	10	100
							5	30	10	250
							10	15	5	500
							20	10	2.5	1000
		GRC 8	200/400W	82	±0.01	16	5	50	15	250
							10	30	8	500
							20	18	3	1000
		GRC 12	400W	120	±0.01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		GRC 15	750W	150	±0.01	20	5	120	50	250
							10	120	40	500
							20	83	25	1000
							40	43	12	2000
