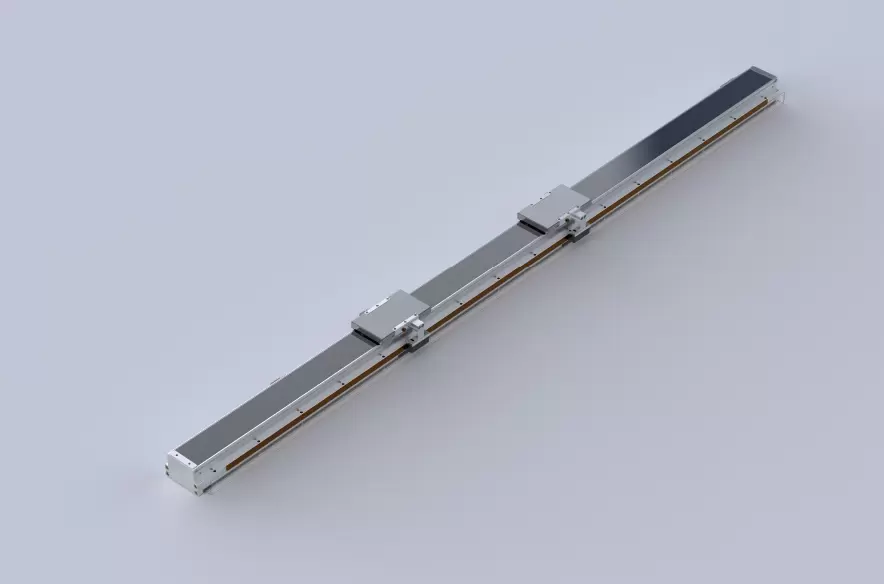

Ringan dan Jangka Hayat Panjang

Ketepatan kebolehulangan: ±0.003 mm

Daya maksimum: 176N

Daya berterusan: 80 N

Berat pengendalian berterusan: 20 kg

Pukulan standard:

1-Penggerak Tunggal: 96-1824/96 mm

Pukulan standard:

2-Penggerak Dwi: 48-1680/96 mm

Kelajuan maksimum: 2500 mm/s

PDF

Muat turun 3D

Muat Turun Cadenas3

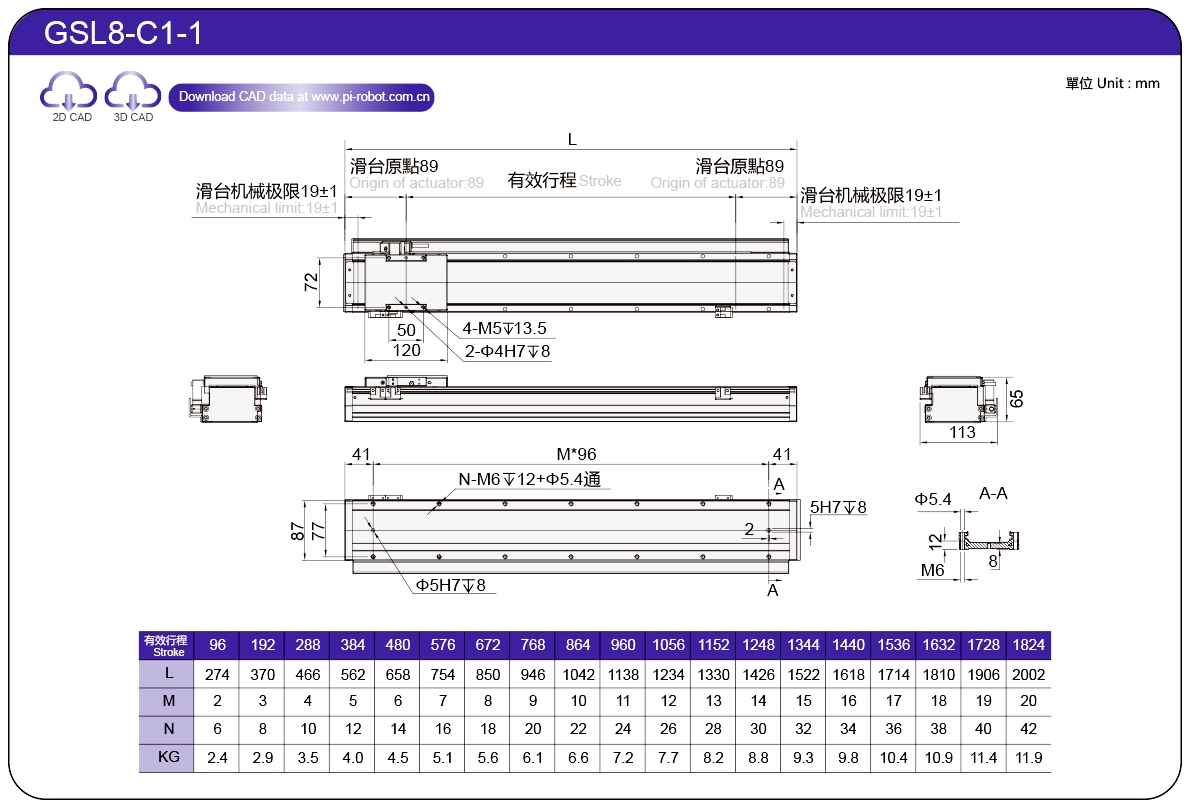

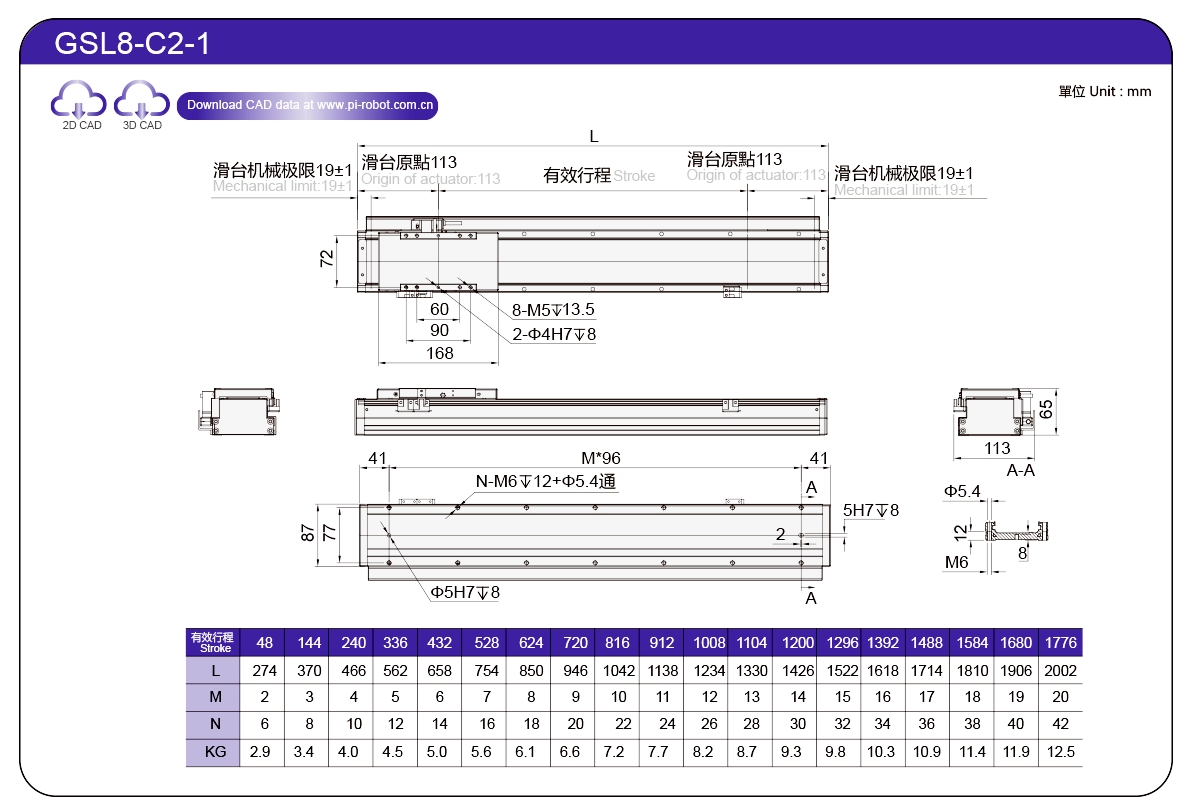

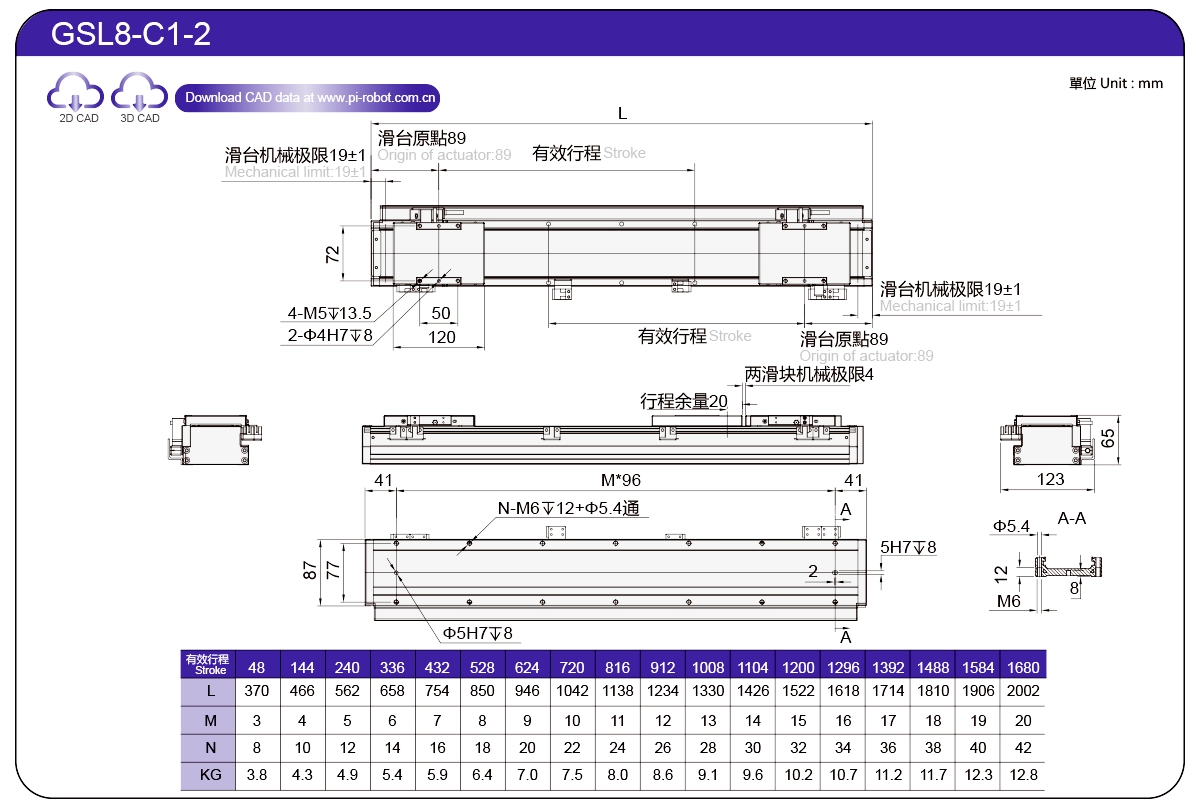

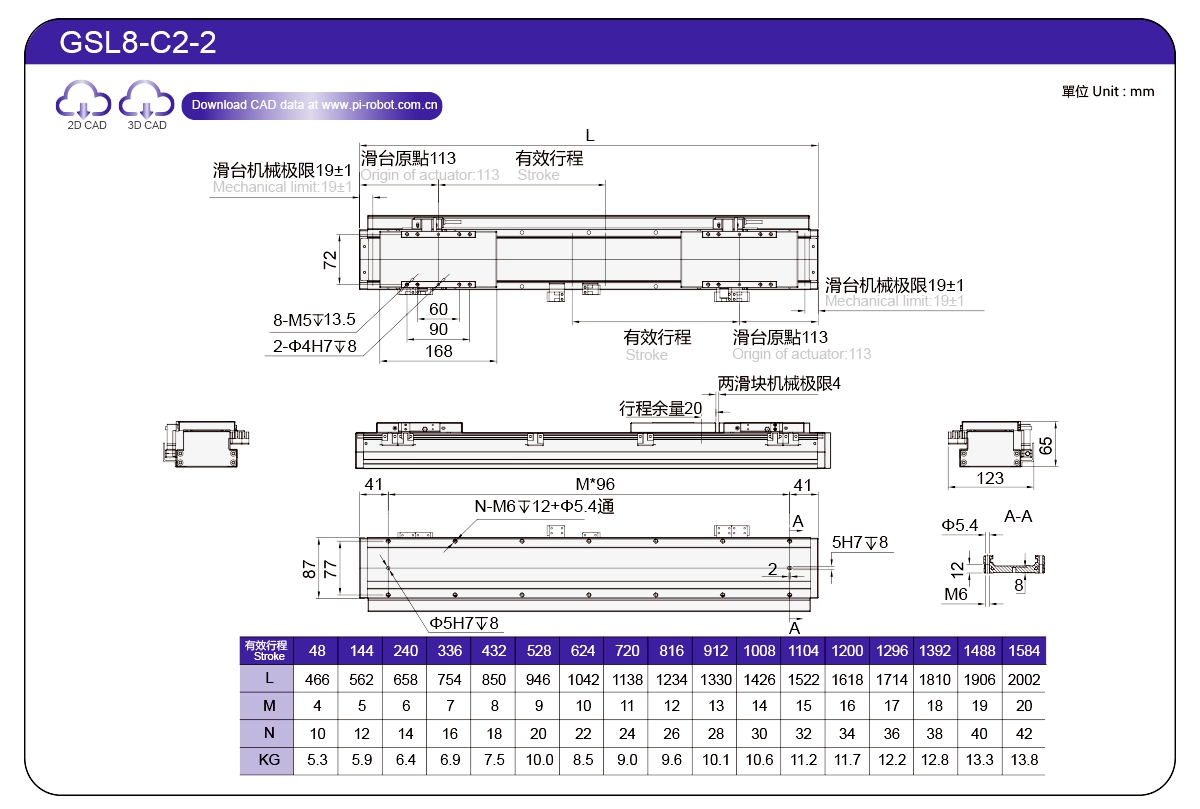

Gambar rajah struktur

Satu-satunya reka bentuk muncung bahan api yang dipatenkan dalam industri, dengan muncung bahan api tunggal pada tempat duduk slaid untuk suntikan minyak, membolehkan suntikan minyak serentak dan penyelenggaraan kedua-dua rel slaid dan gelangsar, menjadikan penyelenggaraan lebih mudah dan menjimatkan masa.

Perjalanan panjang dengan spesifikasi lengkap dan kedudukan yang mudah

Meja slaid motor linear tertanam jenis bola empat lajur, dengan lejang sehingga 3744mm, dan lejang boleh ditingkatkan mengikut keperluan pelanggan

Struktur rel gelongsor bola tertanam

Selepas membenamkan rel gelongsor ke dalam jenis penyemperitan aluminium, trek selari dan berketepatan tinggi yang sama pada kedua-dua belah dikisar oleh peralatan pengisaran, yang akan menghasilkan ketepatan yang lebih baik daripada mengunci dua rel garisan standard dengan jenis penyemperitan aluminium.

Pemacu pilihan berbilang

Kaedah Pesanan

GSL8 - C1 -S - 96 - M - 10 -P -C 4 - 1- 3- 0001

Spesifikasi

Direktori	Spesifikasi bulatan wayar	P35-C1	P35-C2
Spesifikasi	Kebolehulangan(mm)	±0.003
	Muatan Maksimum(kg)	10	20
	Kelajuan Maksimum (mm/s)	2500
	Tujahan berterusan(N)	40	80
	Tujahan puncak (N)	88	176
	Arus berterusan (Ams)	3.3	3.3
	Arus puncak (Lengan)	10.5	10.5
	Daya pemalar(N/Lengan)	12.1	24.2
	Kearuhan (mH)	9.4	18.7
	Rintangan (ohm)	1.7	3.4
	Jarak kutub magnet (mm)	24

Reka Letak Sensor

※1 Nilai pecutan dan nyahpecutan ditetapkan 0.2 saat.

※2 Apabila pukulan melebihi 600mm, kehabisan skru bebola akan berlaku. Kami mengesyorkan untuk menurunkan kelajuan kerja dalam keadaan ini. Sila rujuk semula ke P85 untuk mendapatkan butiran.

Hayat operasi ialah 10,000km apabila produk digunakan di bawah keadaan yang ditetapkan.

Maklumat data bukan untuk kegunaan songsang pemasangan siling. Hubungi kami untuk butiran jika anda ingin menggunakan penggunaan songsang pemasangan siling.

Tergantung Dibenarkan

(Unit : mm)

Pemasangan Mendatar		Muatkan	A	B	C
Muatkan	P35-C1	2kg	320	300	300
		4kg	160	140	140
		6kg	110	80	80
		8kg	90	60	60
		10kg	70	50	50
	P35-C2	4kg	350	300	300
		8kg	170	150	150
		12kg	110	90	90
		16kg	90	60	60
		20kg	70	50	50

(Unit : mm)

Pemasangan Dinding		Muatkan	A	B	C
Muatkan	P35-C1	2kg	300	300	320
		4kg	140	140	160
		6kg	90	80	110
		8kg	60	60	90
		10kg	50	50	70
	P35-C2	4kg	300	300	350
		8kg	150	150	170
		12kg	90	90	110
		16kg	60	60	90
		20kg	50	50	70

Detik Pemuatan Statik

(Unit : Nm)

Arah	P35-C1	P35-C2
SAYA	106	277
Ahli Parlimen	106	277
ENCIK	160	260

Hubungan Antara Kelajuan Dan Pecutan

P35-C1

Halaju(m/s) Pecutan(G) Beban(Kg)	1m/s	1.5m/s	2m/s	2.5m/s	3m/s	3.5m/s
2	2.1	2.1	2.1	2	2	1.8
4	1.4	1.3	1.3	1.3	1.2	1.1
6	1	1	0.9	0.8	0.8	0.7
8	0.7	0.7	0.7	0.6	0.6	0.6
10	0.6	0.6	0.5	0.5	0.5	0.4

P35-C2

Halaju(m/s) Pecutan(G) Beban(Kg)	1m/s	1.5m/s	2m/s	2.5m/s	3m/s	3.5m/s
4	2.6	2.6	2.6	2.6	2.5	2.5
8	1.4	1.4	1.4	1.4	1.4	1.3
12	1	1	1	1	1	0.9
16	0.7	0.7	0.7	0.7	0.7	0.6
20	0.6	0.6	0.6	0.6	0.6	0.5

Indeks Spesifikasi Penggerak Elektrik

Gunakan Di Mana	Mod Didorong	Spesifikasi Model	Spesifikasi Motor	Lebar badan (mm)	Ketinggian badan (mm)	Kebolehulangan(mm)	Tujahan berterusan(N)	Tujahan puncak (N)	lrms(A)	Muatan Maksimum(kg)	Kelajuan maksimum (mm/s) *1
Standard	Robot Motor Linear	GSL7	P27-C1	75	65	±0.003	26	57	3.3	6	2500
		GSL7	P27-C2	75	65	±0.003	52	114	3.3	10
		GSL8	P35-C1	87	65	±0.003	40	88	3.3	10
		GSL8	P35-C2	87	65	±0.003	80	176	3.3	20
		GSL14	P44-C1	134	70	±0.003	48	105	3.3	11
		GSL14	P44-C3	134	70	±0.003	144	315	3.3	25
		GSL16	P64-C1	154	70	±0.003	88	193	3.3	20
		GSL16	P64-C3	154	70	±0.003	264	580	3.3	50
		GSL18	P88-C1	178	76	±0.003	136	299	3.3	23
		GSL18	P88-C3	178	76	±0.003	408	897	3.3	70
