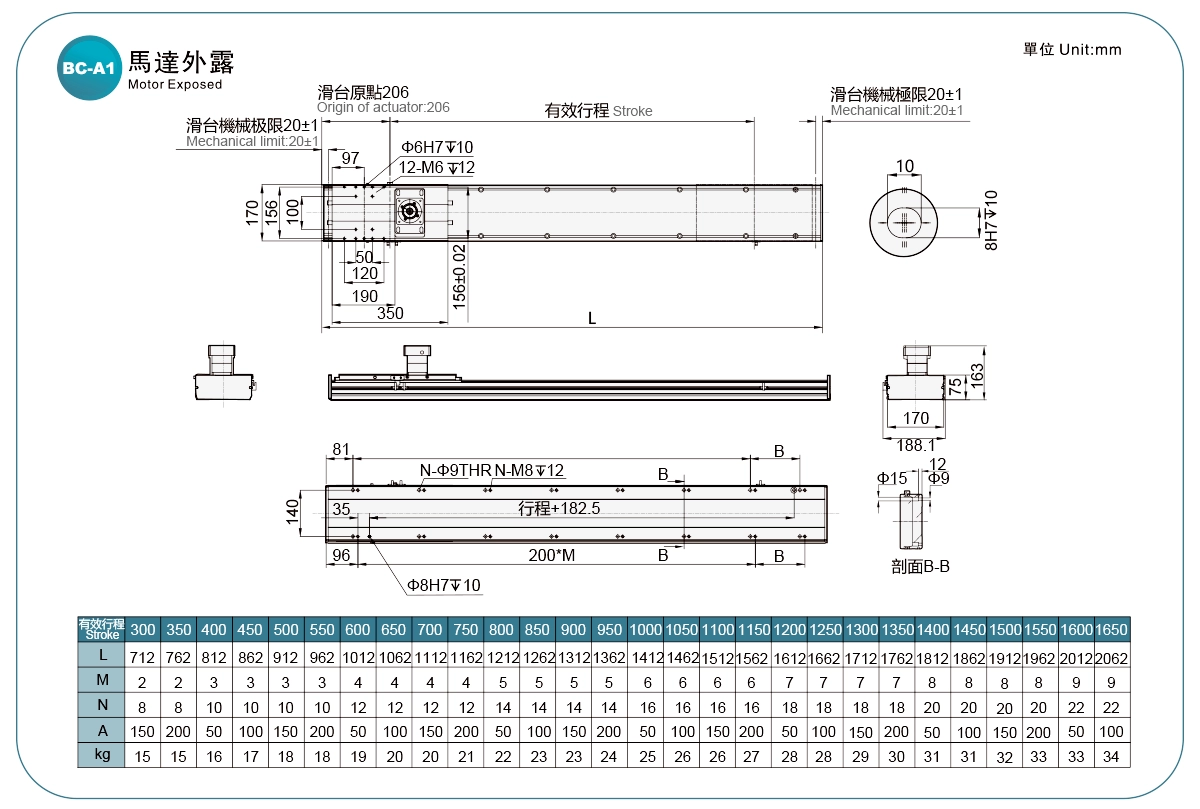

Lokasi semasa：Rumah > produk > Robot Paksi ke-7 > Siri ZRH > ZRH17 > A1

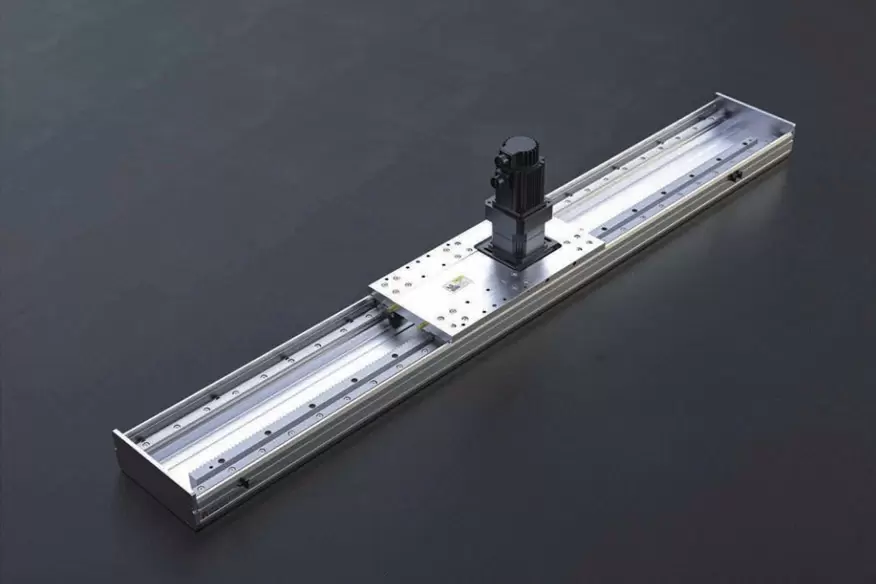

Ringan dan Jangka Hayat Panjang

Lebar badan: 170mm

Kebolehulangan：±0.08mm

Beban Mendatar：75kg

Beban Menegak：50kg

Kelajuan Maksimum：1833.29mm/s

Julat Perjalanan：7000mm

*Kelajuan tertinggi adalah berdasarkan rpm motor servo maksimum (3000)

PDF

Muat turun 3D

Muat Turun Cadenas3

Pemacu rak gear

Kerana penggunaan pemacu gear, tidak akan ada pemacu skru semasa perjalanan jauh, dan masalah penggulungan skru tidak akan berlaku. Struktur penghantaran didorong secara linear oleh rak.

Gaya lengkap - banyak kelebihan

Dengan perlindungan tali pinggang keluli, ia boleh menghalang objek asing daripada jatuh terus ke dalam meja slaid. Pukulan maksimum di dalam meja slaid boleh mencapai 1500mm. Kedudukan pemasangan motor pelbagai arah tersedia untuk pemilihan, menjadikan reka bentuk mesin lebih fleksibel. Boleh dipasangkan dengan motor servo dari pelbagai jenama.

Reka bentuk suntikan minyak luaran - penyelenggaraan yang mudah

Semua siri boleh disapu secara luaran tanpa perlu menanggalkan penutupnya. Sistem penyimpanan minyak pelincir sendiri boleh dilengkapi dengan spesifikasi nisbah pengurangan yang sesuai dan plumbum mengikut beban dan kelajuan yang berbeza.

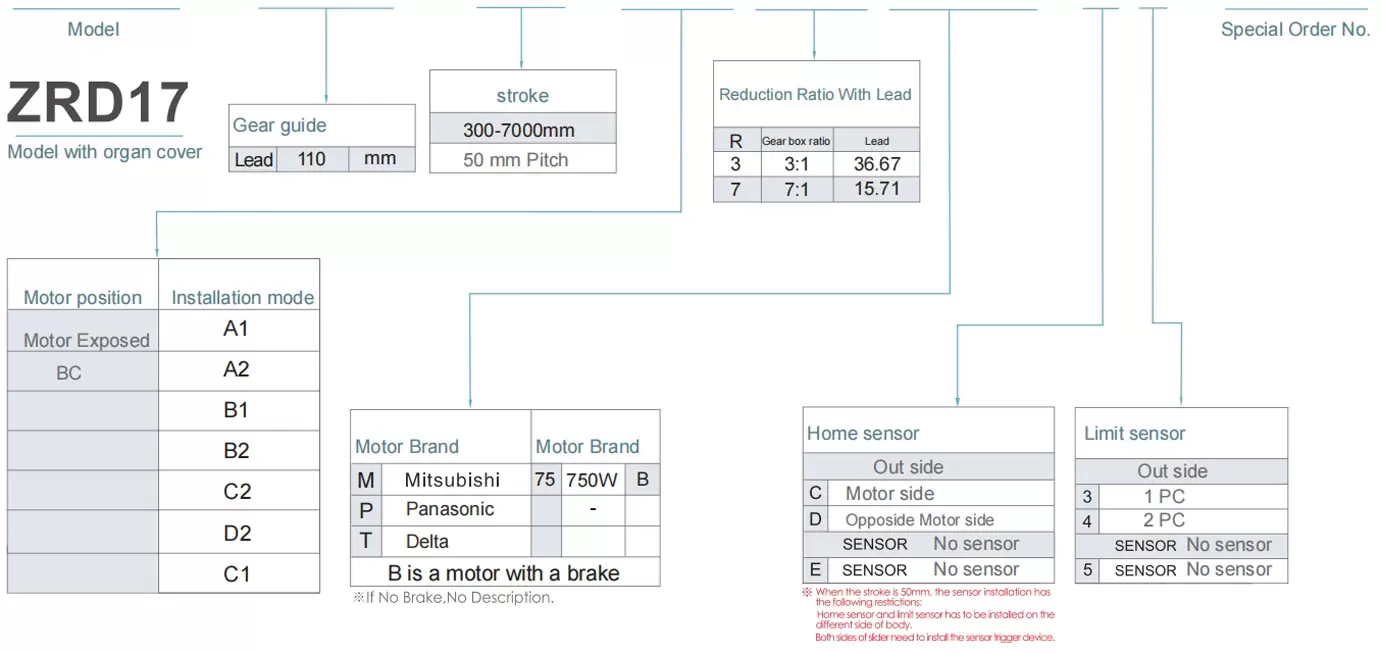

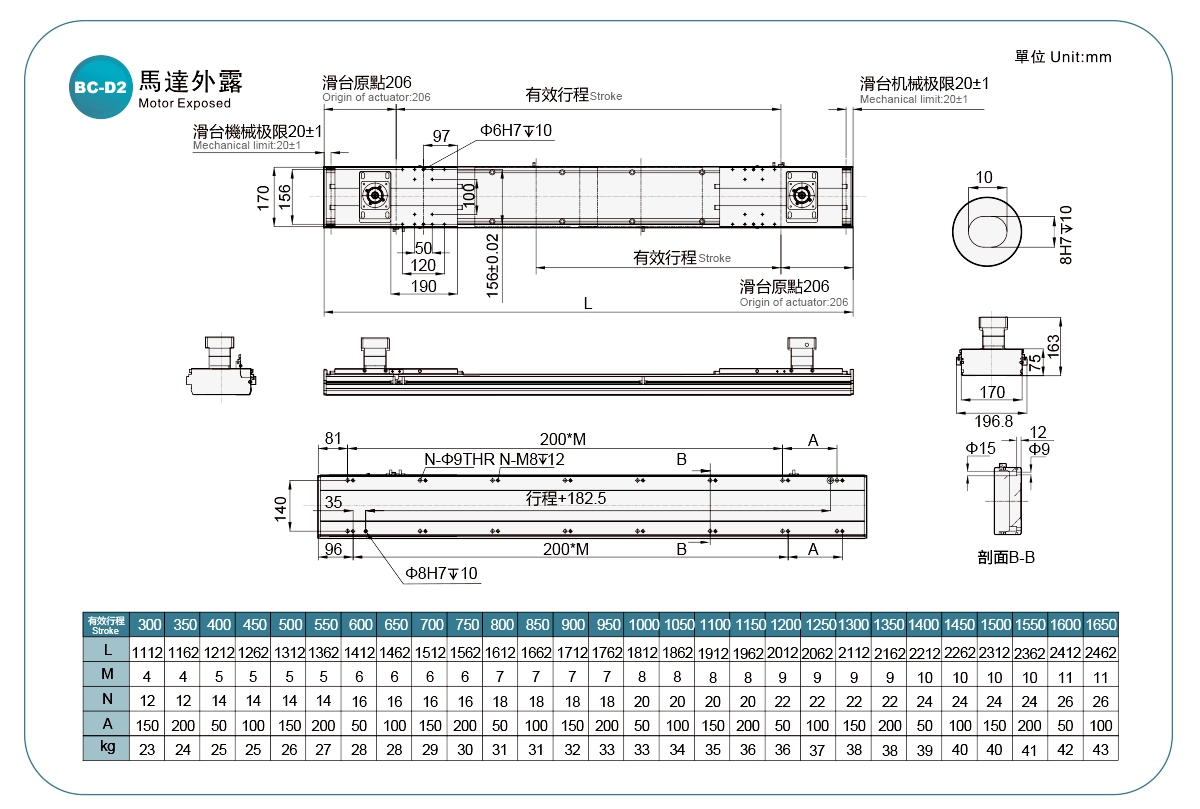

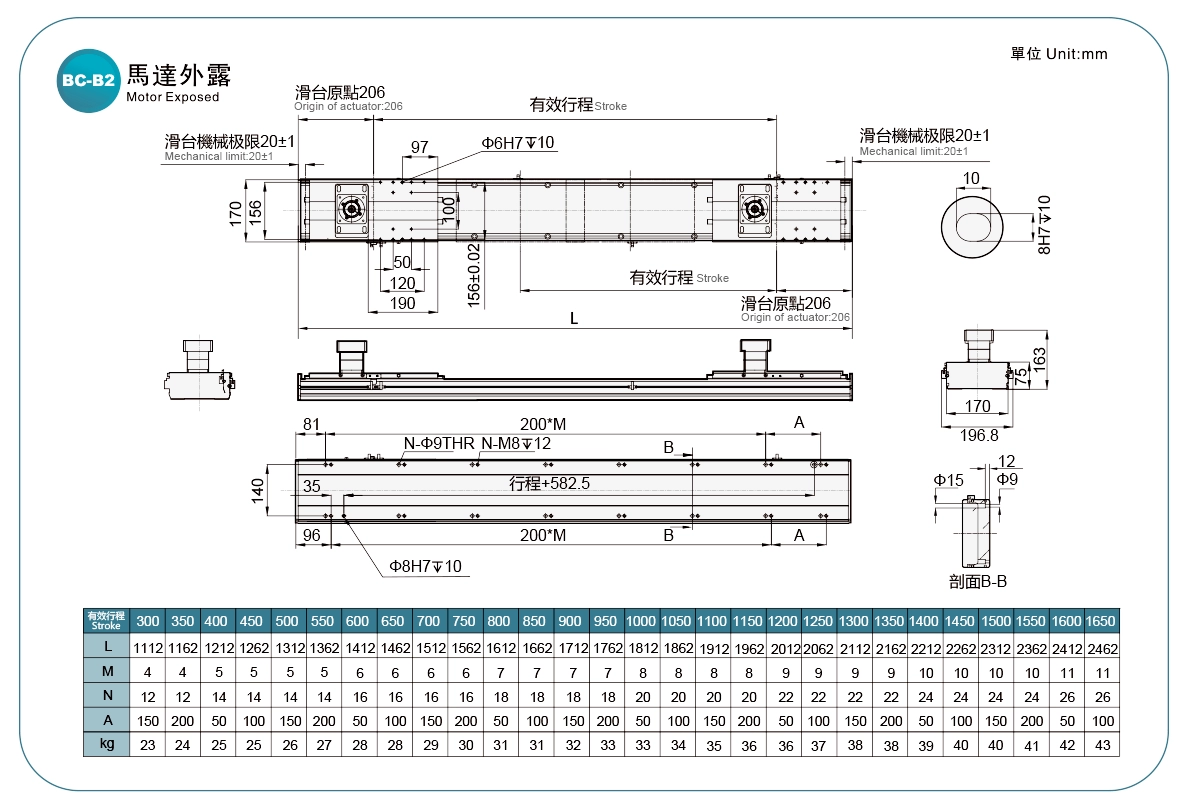

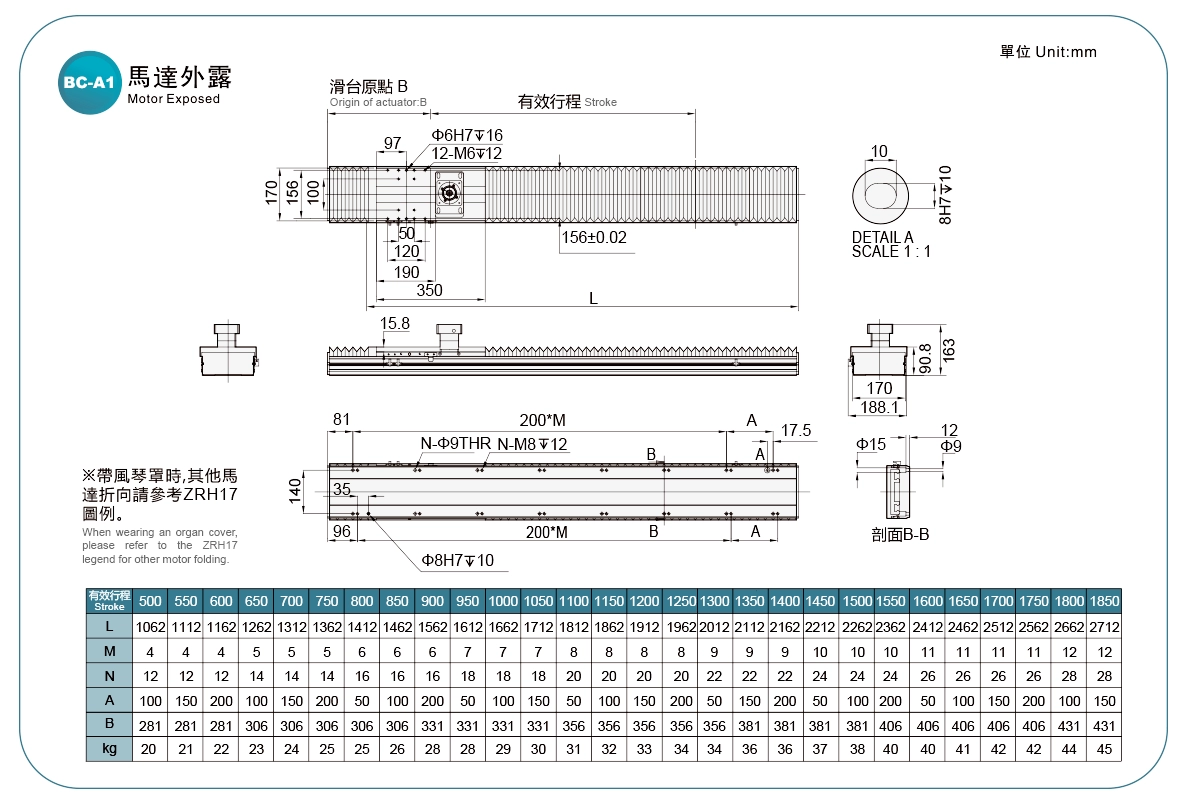

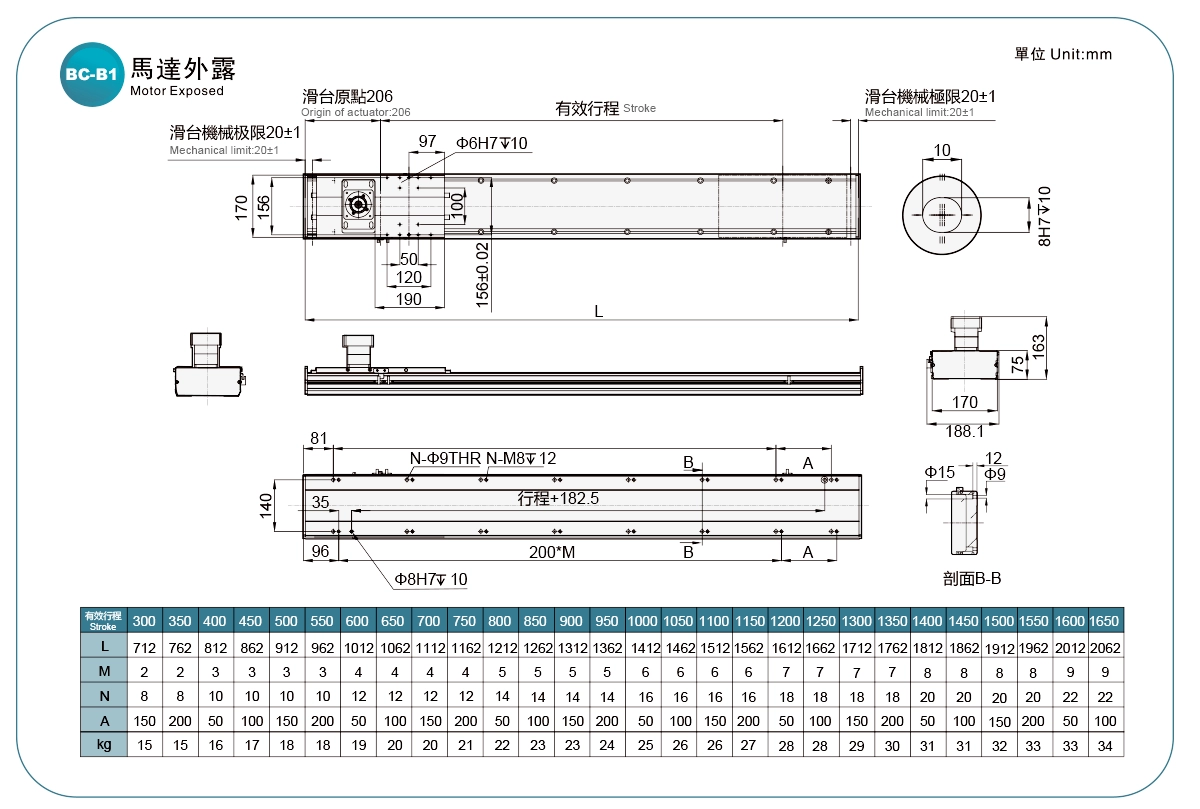

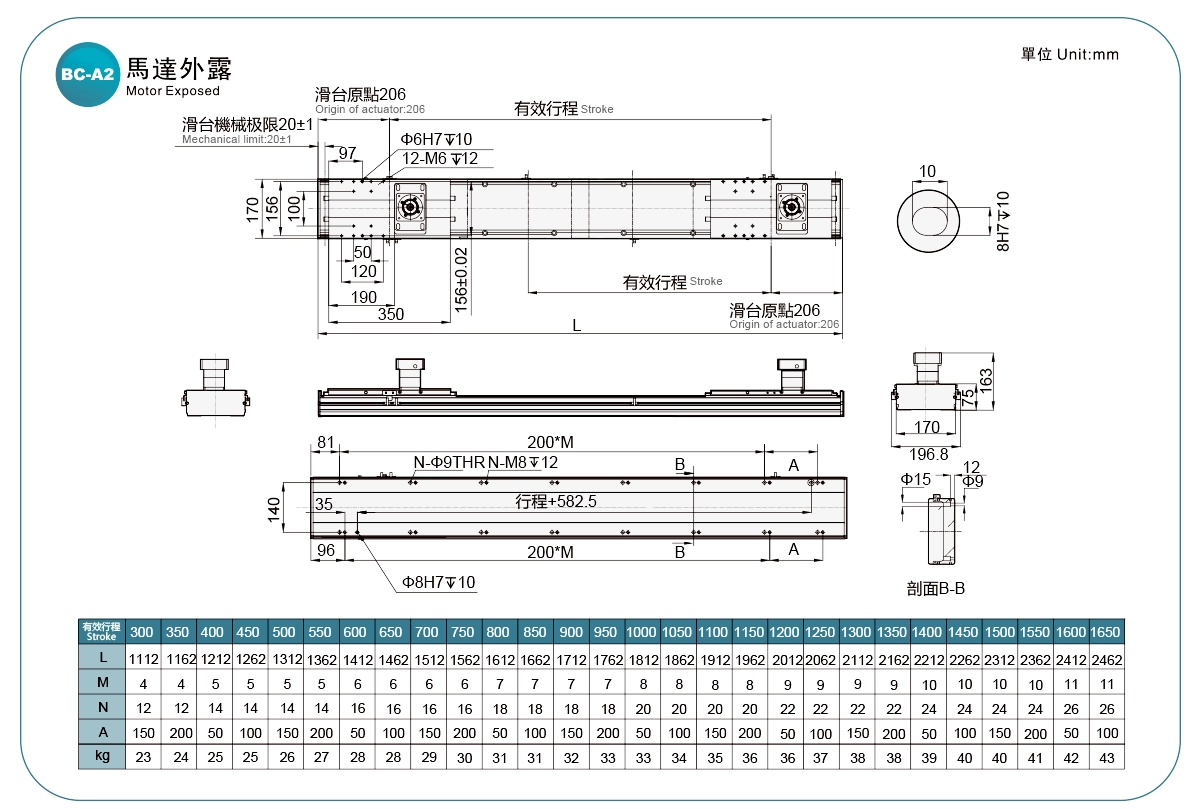

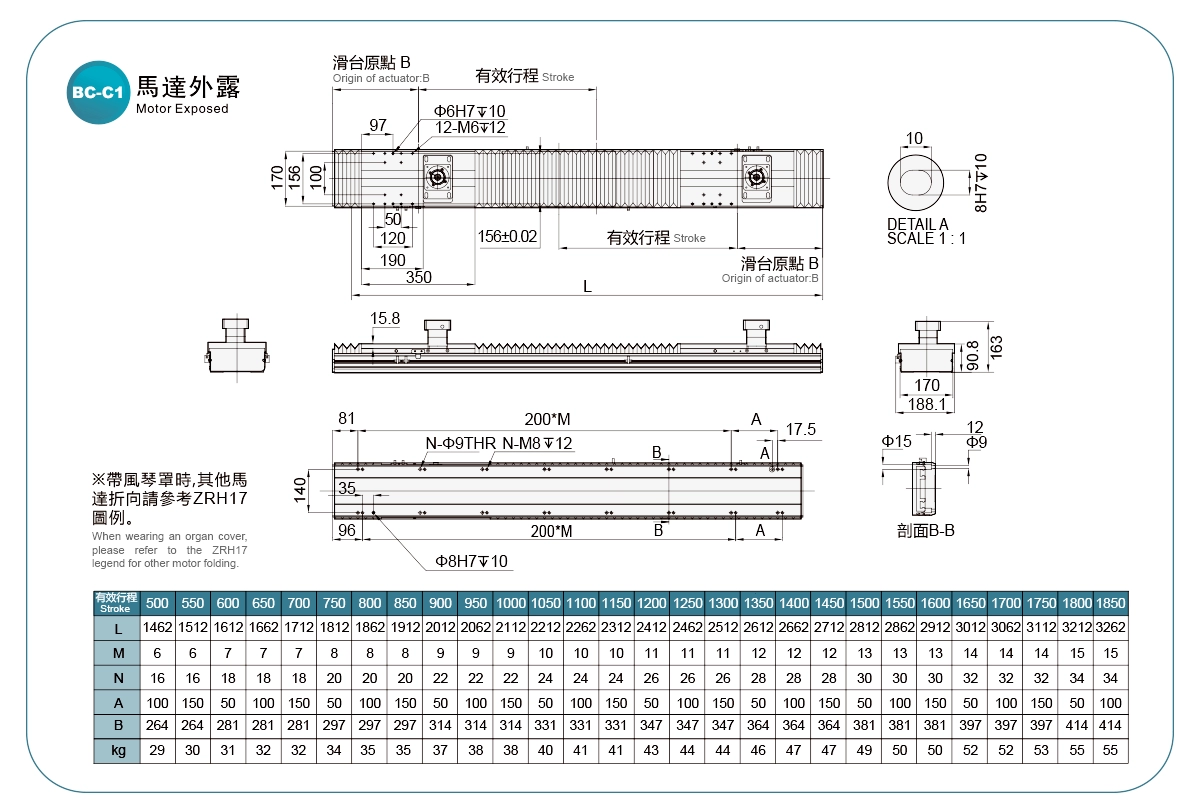

Kaedah Pesanan

ZRH17 - L 110 - 300 - A1 - R7 - P75 - C4 - 0001

Spesifikasi

Spesifikasi	Kebolehulangan(mm)		±0.08
	Plumbum (mm)		36.67	15.71
	Nisbah pengurangan		3	7
	Kelajuan Maksimum (mm/s) ※1		1833.29	785.70
	Muatan Maksimum	Mendatar (kg)	40	75
		Menegak (kg)	20	50
	Teras Dinilai (N)		347	812
	Padang Lejang (mm) ※2		300-7000mm/50Pitch
bahagian	Kuasa Motor Servo AC (W)		750W
	Modulus rak(m)		1.5
	Motor dinilai kepada kelajuan (rmp)		3000
	Penderia Rumah	Di luar	EE-SX672(NPN)
		terbina dalam	EE-SX674(NPN)

Reka Letak Sensor

※Nilai pecutan dan nyahpecutan ditetapkan 0.4 saat

※Kelajuan produk dibulatkan Ambil integer.

Tergantung Dibenarkan

(Unit : mm)

Pemasangan Mendatar		A	B	C
Nisbah kotak gear 1:3 (1.75m/s)	40kg	11000	577	663
Nisbah kotak gear 1:3 (1.75m/s)	75kg	656	263	325
Nisbah kotak gear 1:7 (0.75m/s)	40kg	1455	1156	1243
Nisbah kotak gear 1:7 (0.75m/s)	75kg	1235	583	626

(Unit : mm)

Pemasangan Dinding		A	B	C
Nisbah kotak gear 1:3 (1.75m/s)	40kg	1000	1000	1100
Nisbah kotak gear 1:3 (1.75m/s)	75kg	490	550	550
Nisbah kotak gear 1:7 (0.75m/s)	40kg	1400	1500	1600
Nisbah kotak gear 1:7 (0.75m/s)	75kg	750	750	800

(Unit : mm)

Pemasangan Menegak		A	C
Nisbah kotak gear 1:3 (1.75m/s)	20kg	2000	2150
Nisbah kotak gear 1:3 (1.75m/s)	50kg	800	880
Nisbah kotak gear 1:7 (0.75m/s)	20kg	3400	3500
Nisbah kotak gear 1:7 (0.75m/s)	50kg	1300	1450

Detik Pemuatan Statik

(Unit : Nm)

SAYA	3709
Ahli Parlimen	3709
ENCIK	4153

*Nilai tork dalam carta menunjukkan pusat graviti.

*Hayat operasi ialah 10,000km apabila produk digunakan di bawah syarat yang ditetapkan.

*Maklumat data bukan untuk kegunaan songsang pemasangan siling. Hubungi kami untuk butiran jika anda ingin menggunakan penggunaan songsang pemasangan siling.

Indeks Spesifikasi Penggerak Elektrik

Gunakan Di Mana	Mod Didorong	Spesifikasi Model	Keluaran Penggerak(w)	Lebar(mm)	Kebolehulangan(mm)	Nisbah penurunan	Saiz gear heliks (mm)			Muatan Maksimum(kg)		Kelajuan maksimum (mm/s) *1
Gunakan Di Mana	Mod Didorong	Spesifikasi Model	Keluaran Penggerak(w)	Lebar(mm)	Kebolehulangan(mm)	Nisbah penurunan	Modul	Bilangan gigi	memimpin	Mendatar	Menegak	Kelajuan maksimum (mm/s) *1
Standard	Bank gear	ZRH17	750W	±0.08	170	3	1.5	22	36.67	40	20	1833.29
		ZRH17	750W	±0.08	170	7	1.5	22	15.71	75	50	785.70
		ZRH22	1000W	±0.08	220	5	2	25	33.33	100	35	1666.63
						7	2	25	23.81	130	50	1190.45
						15	2	25	11.11	170	110	555.54
		ZRH28	1500W	±0.08	280	7	3	25	35.71	160	50	1785.67
						10	3	25	24.99	210	75	1249.97
						20	3	25	12.50	350	155	624.99
