Ringan dan Jangka Hayat Panjang

Ketepatan kebolehulangan: ±0.003 mm

Daya maksimum: 580N

Daya berterusan: 264 N

Berat pengendalian berterusan: 50 kg

Pukulan standard:

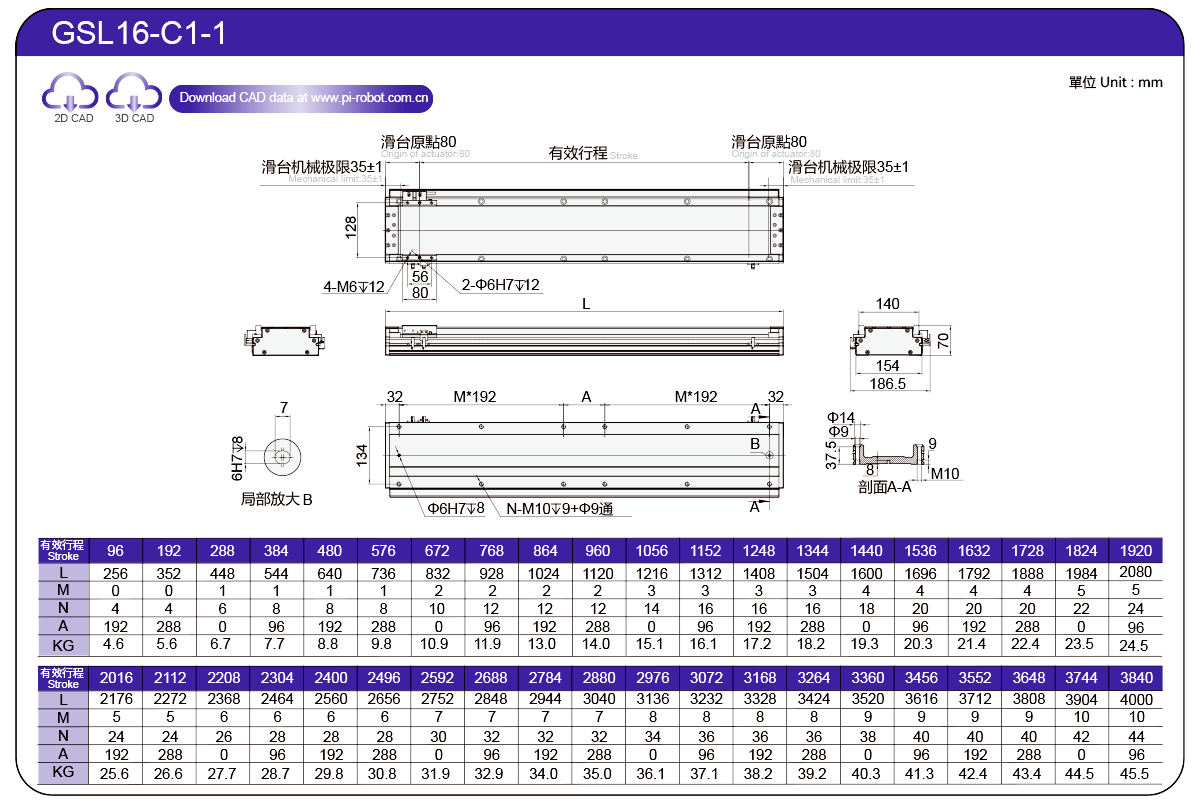

1-Penggerak Tunggal: 96-3840/96 mm

Pukulan standard:

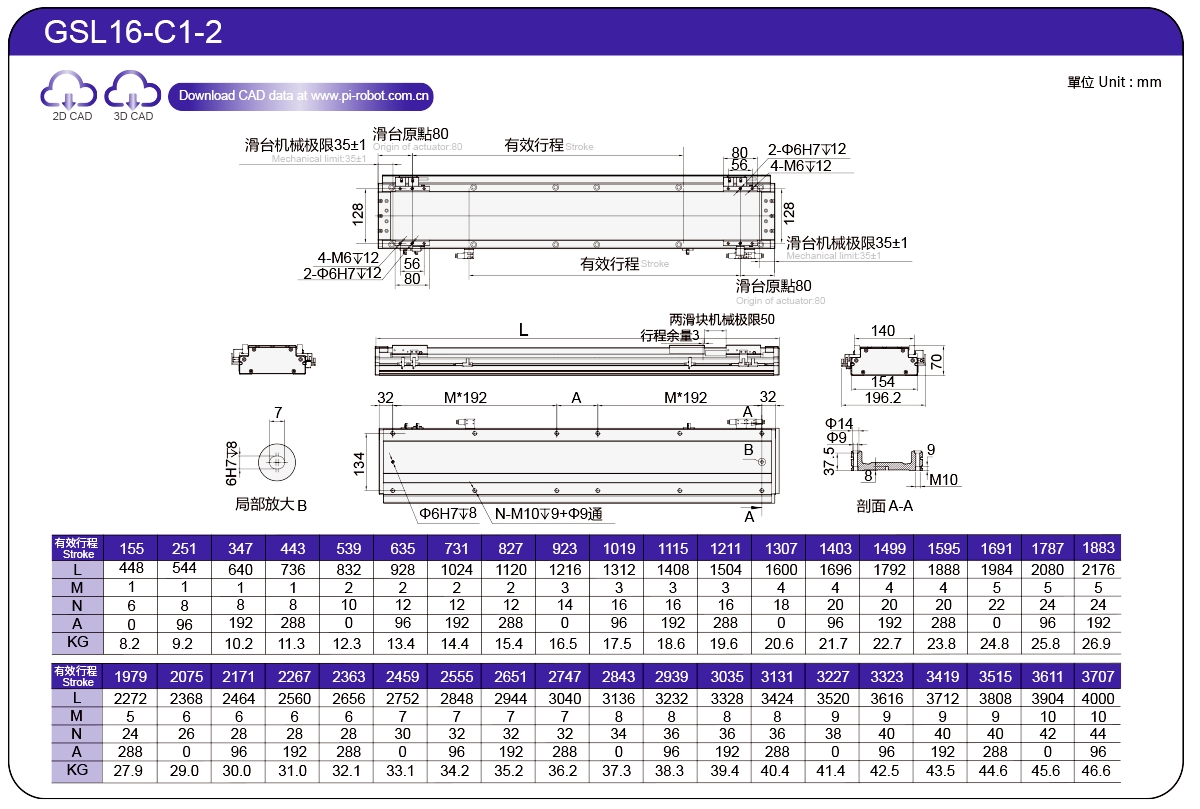

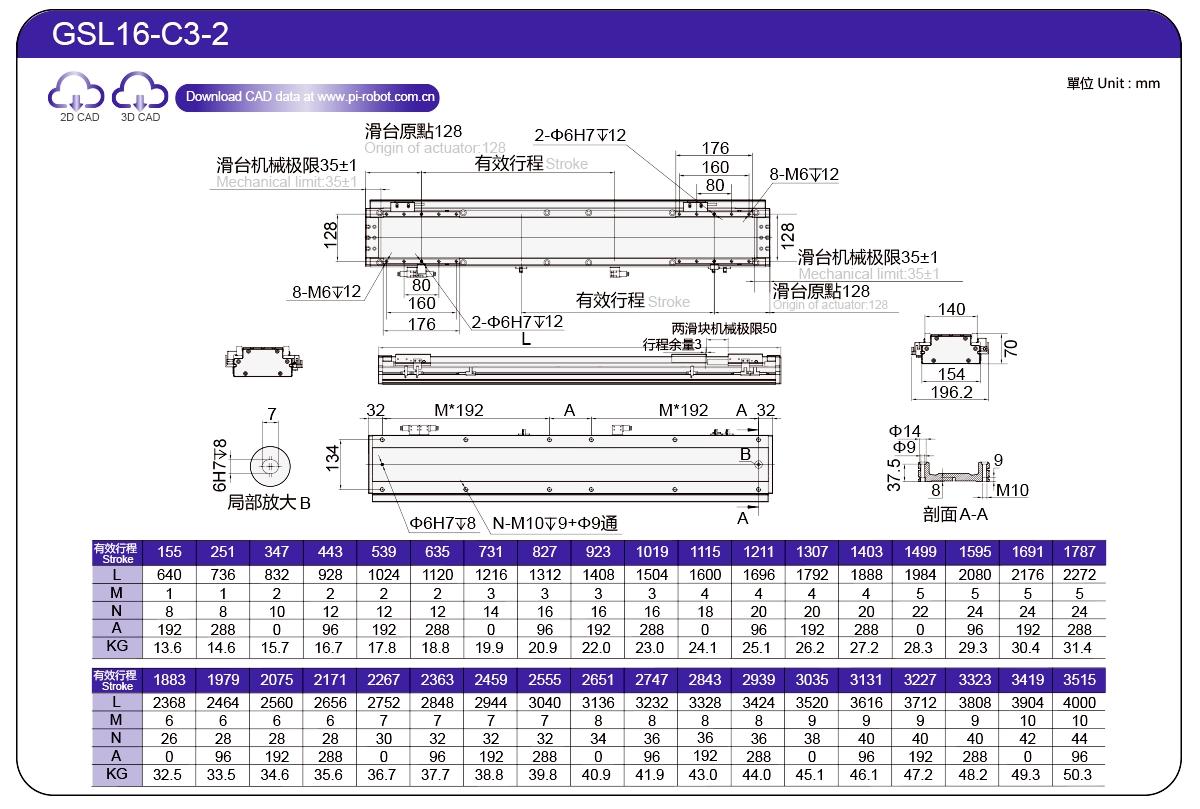

2-Penggerak Dwi: 155-3707/96 mm

Kelajuan maksimum: 2500 mm/s

PDF

Muat turun 3D

Muat Turun Cadenas3

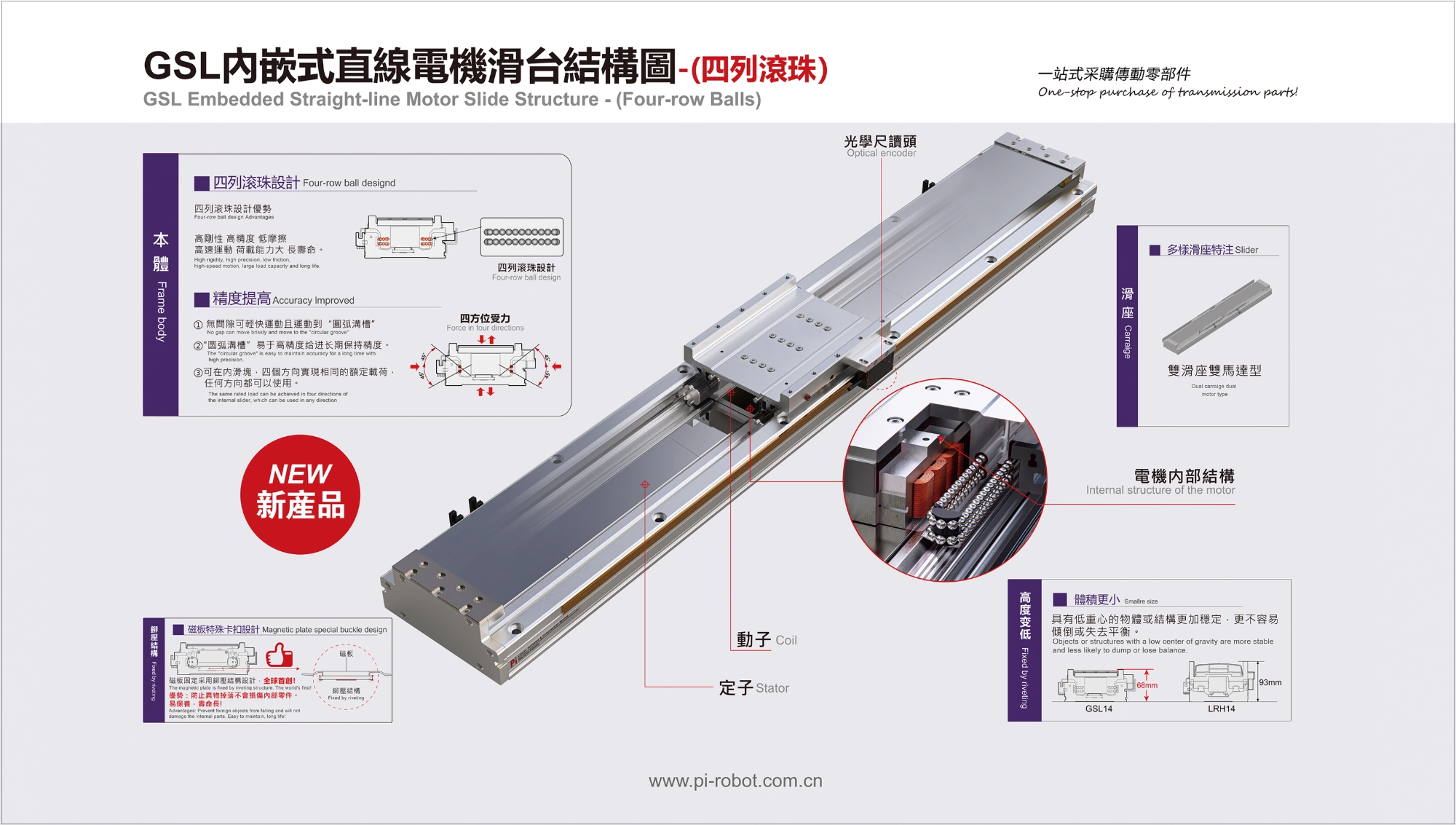

Gambar rajah struktur

Satu-satunya reka bentuk muncung bahan api yang dipatenkan dalam industri, dengan muncung bahan api tunggal pada tempat duduk slaid untuk suntikan minyak, membolehkan suntikan minyak serentak dan penyelenggaraan kedua-dua rel slaid dan gelangsar, menjadikan penyelenggaraan lebih mudah dan menjimatkan masa.

Perjalanan panjang dengan spesifikasi lengkap dan kedudukan yang mudah

Meja slaid motor linear tertanam jenis bola empat lajur, dengan lejang sehingga 3744mm, dan lejang boleh ditingkatkan mengikut keperluan pelanggan

Struktur rel gelongsor bola tertanam

Selepas membenamkan rel gelongsor ke dalam jenis penyemperitan aluminium, trek selari dan berketepatan tinggi yang sama pada kedua-dua belah dikisar oleh peralatan pengisaran, yang akan menghasilkan ketepatan yang lebih baik daripada mengunci dua rel garisan standard dengan jenis penyemperitan aluminium.

Pemacu pilihan berbilang

Kaedah Pesanan

GSL16 - C1 -S - 96 - M - 10 -P -C 4 - 1- 3- 0001

Spesifikasi

Direktori	Spesifikasi bulatan wayar	P64-C1	P64-C3
Spesifikasi	Kebolehulangan(mm)	±0.003
	Muatan Maksimum(kg)	20	50
	Kelajuan Maksimum (mm/s)	2500
	Tujahan berterusan(N)	88	264
	Tujahan puncak (N)	193	580
	Arus berterusan (Ams)	3.3	3.3
	Arus puncak (Lengan)	10.5	10.5
	Daya pemalar(N/Lengan)	26.7	80
	Kearuhan (mH)	17.7	51.3
	Rintangan (ohm)	2.9	8.7
	Jarak kutub magnet (mm)	24

Reka Letak Sensor

※1 Nilai pecutan dan nyahpecutan ditetapkan 0.2 saat.

※2 Apabila pukulan melebihi 600mm, kehabisan skru bebola akan berlaku. Kami mengesyorkan untuk menurunkan kelajuan kerja dalam keadaan ini. Sila rujuk semula ke P85 untuk mendapatkan butiran.

Hayat operasi ialah 10,000km apabila produk digunakan di bawah keadaan yang ditetapkan.

Maklumat data bukan untuk kegunaan songsang pemasangan siling. Hubungi kami untuk butiran jika anda ingin menggunakan penggunaan songsang pemasangan siling.

Tergantung Dibenarkan

(Unit : mm)

Pemasangan Mendatar		Muatkan	A	B	C
Muatkan	P64-C1	7kg	180	150	150
		10kg	140	100	100
		13kg	100	80	80
		17kg	70	60	60
		20kg	60	50	50
	P64-C3	20kg	220	200	200
		30kg	150	130	130
		40kg	110	95	95
		50kg	90	70	70
		60kg	80	50	50

(Unit : mm)

Pemasangan Dinding		Muatkan	A	B	C
Muatkan	P64-C1	7kg	150	150	180
		10kg	100	100	140
		13kg	80	80	200
		17kg	60	60	70
		20kg	50	50	60
	P64-C3	20kg	200	200	220
		30kg	130	130	150
		40kg	95	95	110
		50kg	70	70	90
		60kg	50	50	80

Detik Pemuatan Statik

(Unit : Nm)

Arah	P64-C1	P64-C3
SAYA	283	1403
Ahli Parlimen	283	1403
ENCIK	1224	2753

Hubungan Antara Kelajuan Dan Pecutan

P64-C1

Halaju(m/s) Pecutan(G) Beban(Kg)	1m/s	1.5m/s	2m/s	2.5m/s	3m/s	3.5m/s
7	2.2	2.1	2.1	2.1	2.1	2
10	1.5	1.5	1.5	1.5	1.5	1.5
13	1.3	1.3	1.3	1.2	1.2	1.1
17	1	1	1	0.9	0.9	0.9
20	0.8	0.8	0.8	0.8	0.8	0.8

P64-C3

Halaju(m/s) Pecutan(G) Beban(Kg)	1m/s	1.5m/s	2m/s	2.5m/s	3m/s	3.5m/s
20	2	2	2	1.5	1	0.5
35	1.6	1.6	1.6	1	0.6	0.3
40	1.3	1.3	1.2	0.8	0.5	0.3
50	1	1	0.9	0.6	0.4	0.2

Indeks Spesifikasi Penggerak Elektrik

Gunakan Di Mana	Mod Didorong	Spesifikasi Model	Spesifikasi Motor	Lebar badan (mm)	Ketinggian badan (mm)	Kebolehulangan(mm)	Tujahan berterusan(N)	Tujahan puncak (N)	lrms(A)	Muatan Maksimum(kg)	Kelajuan maksimum (mm/s) *1
Standard	Robot Motor Linear	GSL7	P27-C1	75	65	±0.003	26	57	3.3	6	2500
		GSL7	P27-C2	75	65	±0.003	52	114	3.3	10
		GSL8	P35-C1	87	65	±0.003	40	88	3.3	10
		GSL8	P35-C2	87	65	±0.003	80	176	3.3	20
		GSL14	P44-C1	134	70	±0.003	48	105	3.3	11
		GSL14	P44-C3	134	70	±0.003	144	315	3.3	25
		GSL16	P64-C1	154	70	±0.003	88	193	3.3	20
		GSL16	P64-C3	154	70	±0.003	264	580	3.3	50
		GSL18	P88-C1	178	76	±0.003	136	299	3.3	23
		GSL18	P88-C3	178	76	±0.003	408	897	3.3	70
