Lokasi semasa：Rumah > produk > Penggerak Motor Linear > Siri GSL > GSL7 > C1-1

Ringan dan Jangka Hayat Panjang

Ketepatan kebolehulangan: ±0.003 mm

Daya maksimum: 114 N

Daya berterusan: 52 N

Berat pengendalian berterusan: 10 kg

Pukulan standard:

1-Penggerak Tunggal: 96-1824/96 mm

Pukulan standard:

2-Penggerak Dwi: 48-1680/96 mm

Kelajuan maksimum: 2500 mm/s

PDF

Muat turun 3D

Muat Turun Cadenas3

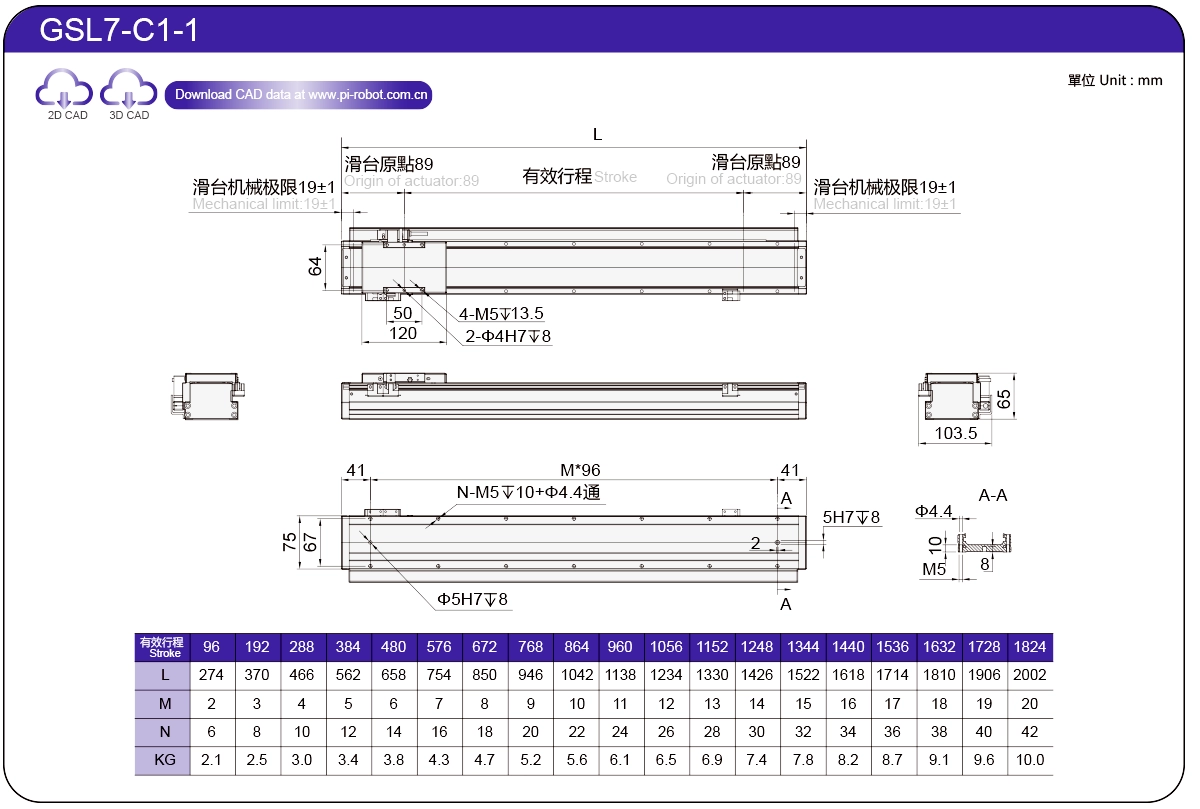

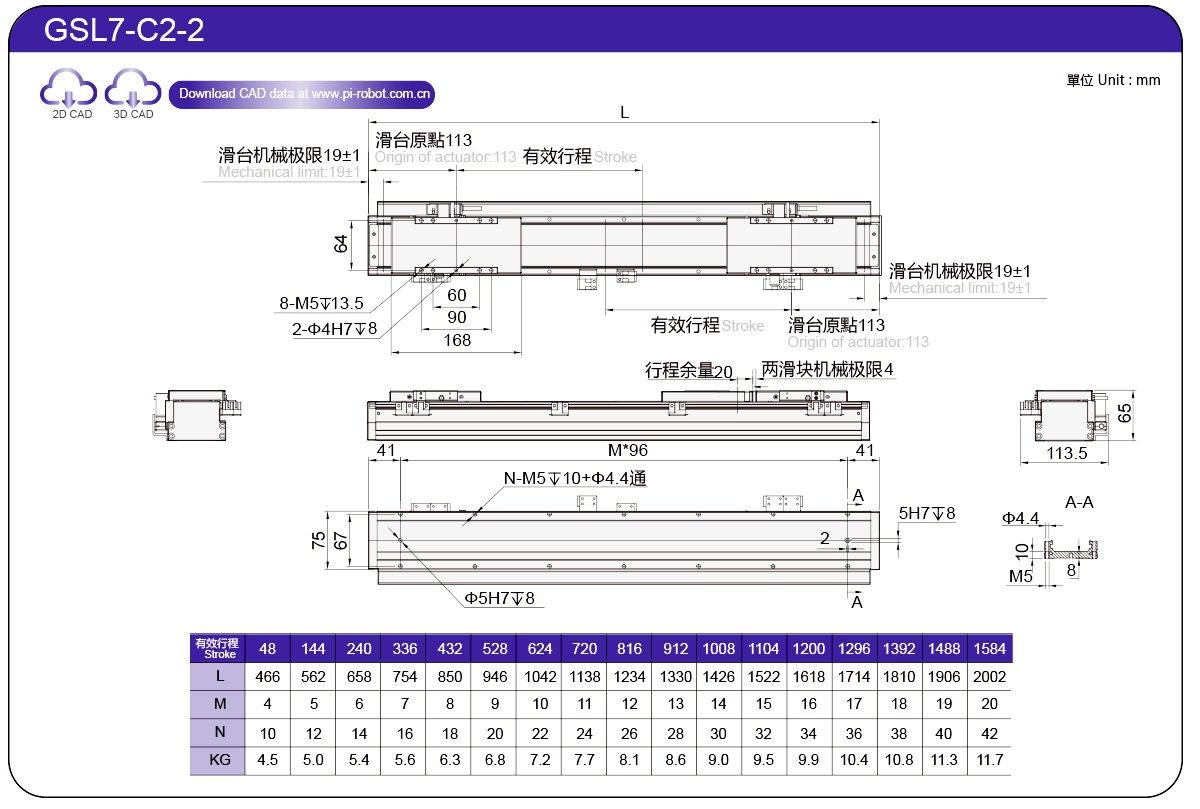

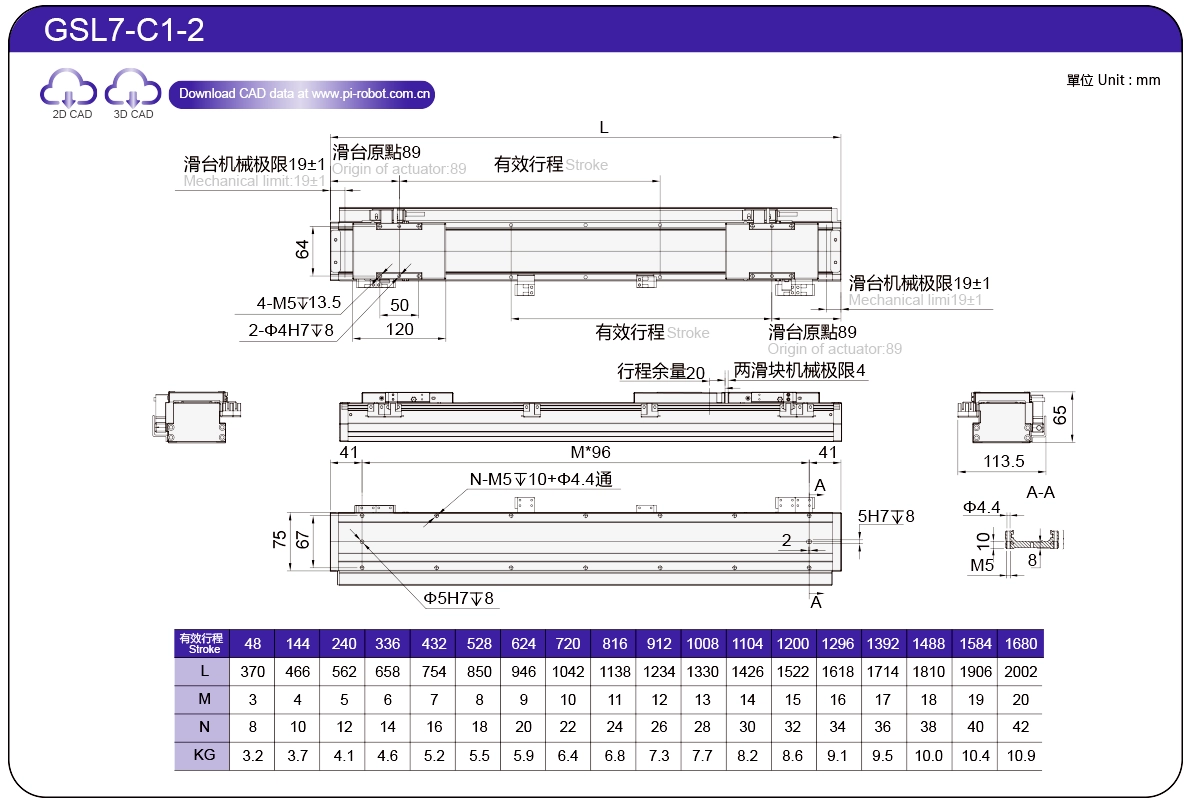

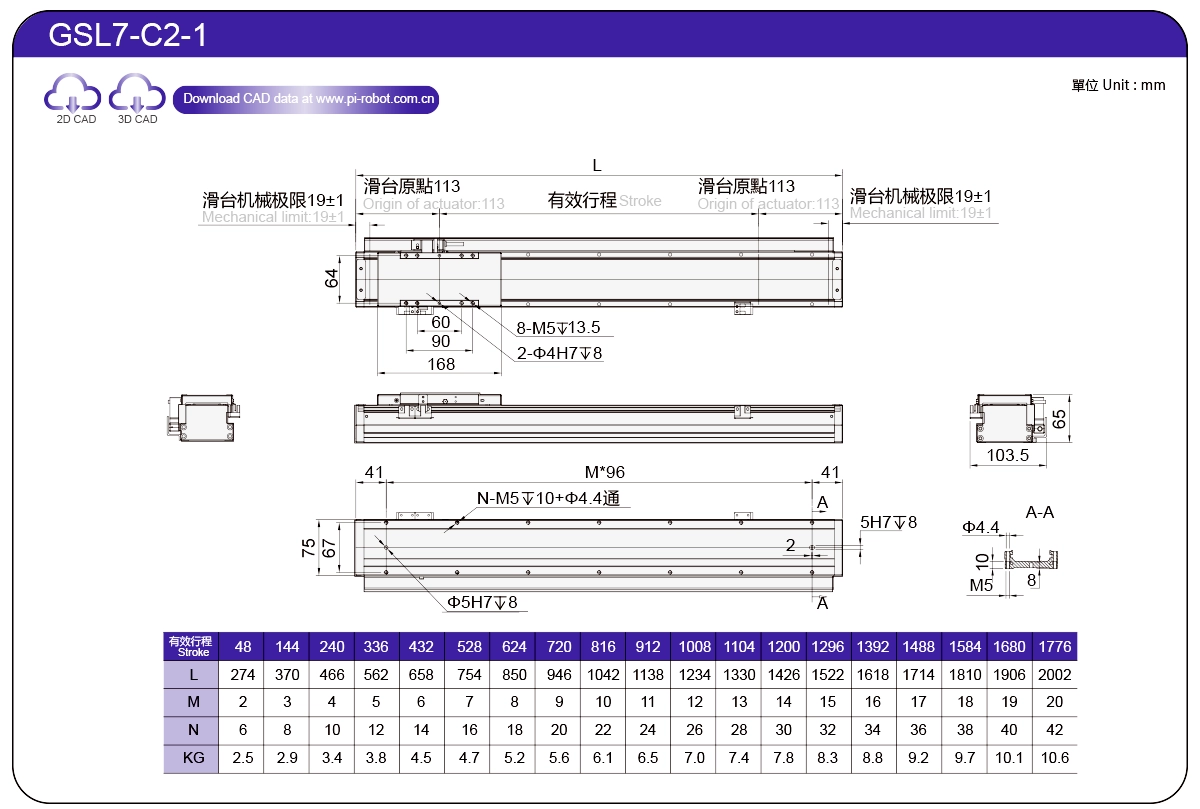

Gambar rajah struktur

Satu-satunya reka bentuk muncung bahan api yang dipatenkan dalam industri, dengan muncung bahan api tunggal pada tempat duduk slaid untuk suntikan minyak, membolehkan suntikan minyak serentak dan penyelenggaraan kedua-dua rel slaid dan gelangsar, menjadikan penyelenggaraan lebih mudah dan menjimatkan masa.

Perjalanan panjang dengan spesifikasi lengkap dan kedudukan yang mudah

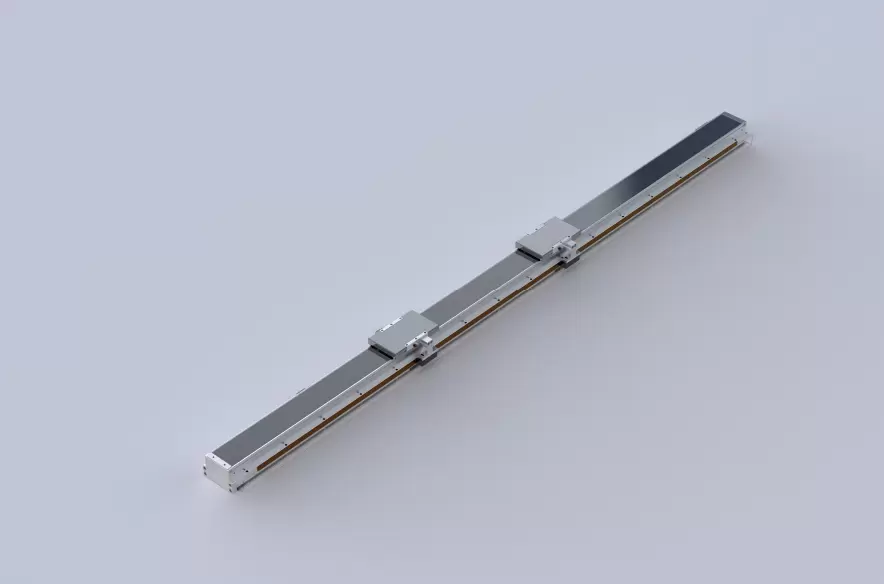

Meja slaid motor linear tertanam jenis bola empat lajur, dengan lejang sehingga 3744mm, dan lejang boleh ditingkatkan mengikut keperluan pelanggan

Struktur rel gelongsor bola tertanam

Selepas membenamkan rel gelongsor ke dalam jenis penyemperitan aluminium, trek selari dan berketepatan tinggi yang sama pada kedua-dua belah dikisar oleh peralatan pengisaran, yang akan menghasilkan ketepatan yang lebih baik daripada mengunci dua rel garisan standard dengan jenis penyemperitan aluminium.

Pemacu pilihan berbilang

Kaedah Pesanan

GSL7 - C1 - S - 96 - M - 10 -P -C4 - 1- 3- 0001

Spesifikasi

Direktori	Spesifikasi bulatan wayar	P27-C1	P27-C2
Spesifikasi	Kebolehulangan(mm)	±0.003
	Muatan Maksimum(kg)	6	10
	Kelajuan Maksimum (mm/s)	2500
	Tujahan berterusan(N)	26	52
	Tujahan puncak (N)	57	114
	Arus berterusan (Ams)	3.3	3.3
	Arus puncak (Lengan)	10.5	10.5
	Daya pemalar(N/Lengan)	7.8	15.7
	Kearuhan (mH)	6.1	12.1
	Rintangan (ohm)	1.2	2.4
	Jarak kutub magnet (mm)	24

Reka Letak Sensor

※1 Nilai pecutan dan nyahpecutan ditetapkan 0.2 saat.

※2 Apabila pukulan melebihi 600mm, kehabisan skru bebola akan berlaku. Kami mengesyorkan untuk menurunkan kelajuan kerja dalam keadaan ini. Sila rujuk semula ke P85 untuk mendapatkan butiran.

Hayat operasi ialah 10,000km apabila produk digunakan di bawah keadaan yang ditetapkan.

Maklumat data bukan untuk kegunaan songsang pemasangan siling. Hubungi kami untuk butiran jika anda ingin menggunakan penggunaan songsang pemasangan siling.

Tergantung Dibenarkan

(Unit : mm)

Pemasangan Mendatar		Muatkan	A	B	C
Muatkan	P27-C1	2kg	320	280	280
		3kg	260	160	160
		4kg	180	130	130
		5kg	150	100	100
		6kg	120	70	80
	P27-C2	2kg	600	500	500
		4kg	320	260	260
		6kg	220	160	160
		8kg	160	120	120
		10kg	120	100	100

(Unit : mm)

Pemasangan Dinding		Muatkan	A	B	C
Muatkan	P27-C1	2kg	280	280	320
		3kg	160	160	260
		4kg	130	130	180
		5kg	100	100	150
		6kg	80	70	120
	P27-C2	2kg	500	500	600
		4kg	260	260	320
		6kg	160	160	220
		8kg	120	120	160
		10kg	100	100	120

Detik Pemuatan Statik

(Unit : Nm)

Arah	P27-C1	P27-C2
SAYA	106	278
Ahli Parlimen	106	278
ENCIK	130	211

Hubungan Antara Kelajuan Dan Pecutan

P27-C1

Halaju(m/s) Pecutan(G) Beban(Kg)	1m/s	1.5m/s	2m/s	2.5m/s	3m/s
2	1.7	1.6	1.6	1.6	1.5
3	1.2	1.2	1.2	1.2	1.1
4	1	1	1	1	0.9
5	0.8	0.8	0.8	0.8	0.7
6	0.7	0.7	0.7	0.7	0.6

P27-C2

Halaju(m/s) Pecutan(G) Beban(Kg)	1m/s	1.5m/s	2m/s	2.5m/s	3m/s
2	2.9	2.9	2.9	2.9	2.7
4	1.8	1.8	1.8	1.8	1.7
6	1.2	1.2	1.2	1.1	1.1
8	1	1	1	1	1
10	0.8	0.8	0.8	0.8	0.8

Indeks Spesifikasi Penggerak Elektrik

Gunakan Di Mana	Mod Didorong	Spesifikasi Model	Spesifikasi Motor	Lebar badan (mm)	Ketinggian badan (mm)	Kebolehulangan(mm)	Tujahan berterusan(N)	Tujahan puncak (N)	lrms(A)	Muatan Maksimum(kg)	Kelajuan maksimum (mm/s) *1
Standard	Robot Motor Linear	GSL7	P27-C1	75	65	±0.003	26	57	3.3	6	2500
		GSL7	P27-C2	75	65	±0.003	52	114	3.3	10
		GSL8	P35-C1	87	65	±0.003	40	88	3.3	10
		GSL8	P35-C2	87	65	±0.003	80	176	3.3	20
		GSL14	P44-C1	134	70	±0.003	48	105	3.3	11
		GSL14	P44-C3	134	70	±0.003	144	315	3.3	25
		GSL16	P64-C1	154	70	±0.003	88	193	3.3	20
		GSL16	P64-C3	154	70	±0.003	264	580	3.3	50
		GSL18	P88-C1	178	76	±0.003	136	299	3.3	23
		GSL18	P88-C3	178	76	±0.003	408	897	3.3	70
