Ringan dan Jangka Hayat yang Panjang

Lebar badan：60-200mm

Kebolehulangan：±0.005/0.01mm

Beban Mendatar：150kg

Beban Menegak：55kg

Kelajuan Maksimum：250mm/s

Julat Perjalanan：800-2600mm

Tetapkan pecutan dan nyahpecutan motor kepada 0.2 saat.

Spesifikasi standard tidak boleh digunakan untuk penggunaan kren terbalik. Jika anda mempunyai sebarang keperluan, sila hubungi kami melalui telefon atau tinggalkan mesej dalam talian.

Masa penghantaran: 7-10 hari

PDF

Muat turun 3D

Muat Turun Cadenas3

Penjelasan gabungan berbilang paksi

Melalui pelbagai kombinasi meja gelongsor paksi tunggal, kami telah membangunkan operasi manual berbilang paksi 2 paksi dan 3 paksi
(1) Berbanding dengan robot berbilang bahagian menegak, harganya yang rendah
(2) Reka bentuk mekanikal yang pintar mencapai robot ortogon ketegaran yang tinggi, yang boleh mengurangkan getaran dan ubah bentuk
(3) Pelbagai kemungkinan kombinasi meja gelongsor paksi tunggal

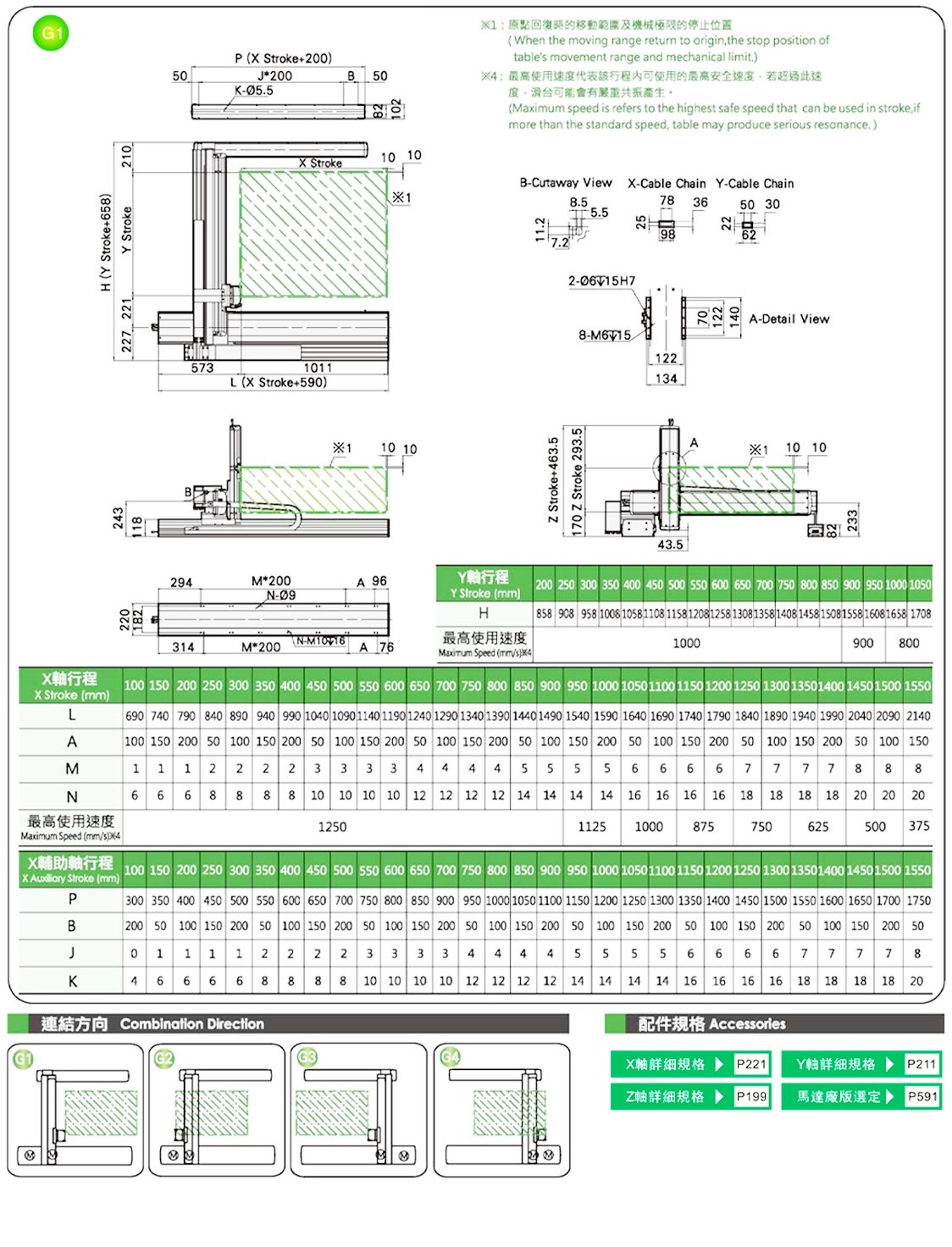

Arah sambungan

Kaedah Pesanan

XYGH650-A 1-600-300- M - C - 0001

Spesifikasi beban

Barang	Paksi X	Paksi Y
Jenis Model	GRH5	GRH4
Kebolehulangan (mm)	±0.01	±0.01
Plumbum Skru Bola (mm)	20	2
Kelajuan Maksimum (mm/s) ※1	1000	100
Lejang 50 mm Pitch(mm)	100-1050	50-650
Output Motor Servo AC (w)	400	200
Alam Sekitar	0~40°C, Di bawah 85% RH

※2 Kelajuan maksimum adalah berdasarkan motor servo AC 3000RPM.

Muatan Maksimum

Lejang Y (mm)	50	150	250	350	450	550	650
Muatan Y (kg)	24	20	17	15	13	11	9

*Hanya untuk pemasangan mendatar

Indeks Spesifikasi Penggerak Elektrik

Gunakan Di Mana	Mod Dipacu	Spesifikasi	Gabungan	Nombor Paksi	Kelajuan maksimum (mm/s)			Strok (mm)
Gunakan Di Mana	Mod Dipacu	Spesifikasi	Gabungan	Nombor Paksi	Paksi X	Paksi Y	Paksi Z	Paksi X	Paksi Y	Paksi Z
Piawai	Skru Bola	XYMH440-A	A	2 Paksi	1000	1000	-	100~1050	50~550	-
		XYMH650-A			1000	1000	-	100~1050	50~650	-
		XYMH760-A			1000	1000	-	100~1250	50~650	-
		XYMH870-A			1250	1000	-	100~1550	50~750	-
		XYMH442-A		3 Paksi	800	800	500	100~1050	50~450	50~250
		XYMH653-A			1000	1000	500	100~1050	50~650	50~350
		XYMH764-A			1000	1000	500	100~1250	50~650	50~350
		XYMH876-A			1250	1000	500	100~1550	50~750	50~550
		XYMH760-G	G	2 Paksi	1000	1000	-	100~1250	200~850	-
		XYMH870-G		2 Paksi	1250	1000	-	100~1550	200~1050	-
		XYMH764-G		3 Paksi	1000	1000	500	100~1250	200~850	50~350
		XYMH876-G		3 Paksi	1250	1000	500	100~1550	200~1050	50~550
		XYMH650-P	P	2 Paksi	1000	-	500	100~1050	-	50~550
		XYMH760-P			1000	-	500	100~1250	-	50~650
		XYMH880-P			1250	-	250	100~1250	-	50~950
		XYMH764-P		3 Paksi	1000	500	500	100~1250	50-350	50~650
		XYMH886-P		3 Paksi	1250	500	250	100~1550	50~650	50~950
		XYMH530-F	F	2 Paksi	1000	-	500	100~1050	-	50~350
		XYMH640-F			1000	-	500	100~1050	-	50~350
		XYMH760-F			1000	-	500	100~1250	-	50~550

XYMH440-A1
