Lokasi semasa：Rumah > Produk > Penggerak Berbilang Paksi > XYGH > XYGH430-A > Sambungan terus

Ringan dan Jangka Hayat yang Panjang

Paksi-X (GRH12)

Kebolehulangan: ±0.005(mm)

Skru Bola Utama: 20(mm)

Kelajuan Maksimum: 1000(mm/s)

Lejang: 100-1250(mm) 50mm Pitch

Output Motor Servo AC: 400(w)

Paksi-Y (GRH8)

Kebolehulangan: ±0 .005 (mm)

Skru Bola Utama: 20(mm)

Kelajuan Maksimum: 1000(mm/s)

Lejang: 50-600(mm) 50mm Pitch

Output Motor Servo AC: 200(w)

Paksi-X (GRH12)

Kebolehulangan: ±0.0 05 (mm)

Skru Bola Utama: 20(mm)

Kelajuan Maksimum: 1000(mm/s)

Lejang: 50-1250(mm) 50mm Pitch

Output Motor Servo AC: 400(w)

Beban maksimum paksi-Z：24(kg)

PDF

Muat turun 3D

Muat Turun Cadenas3

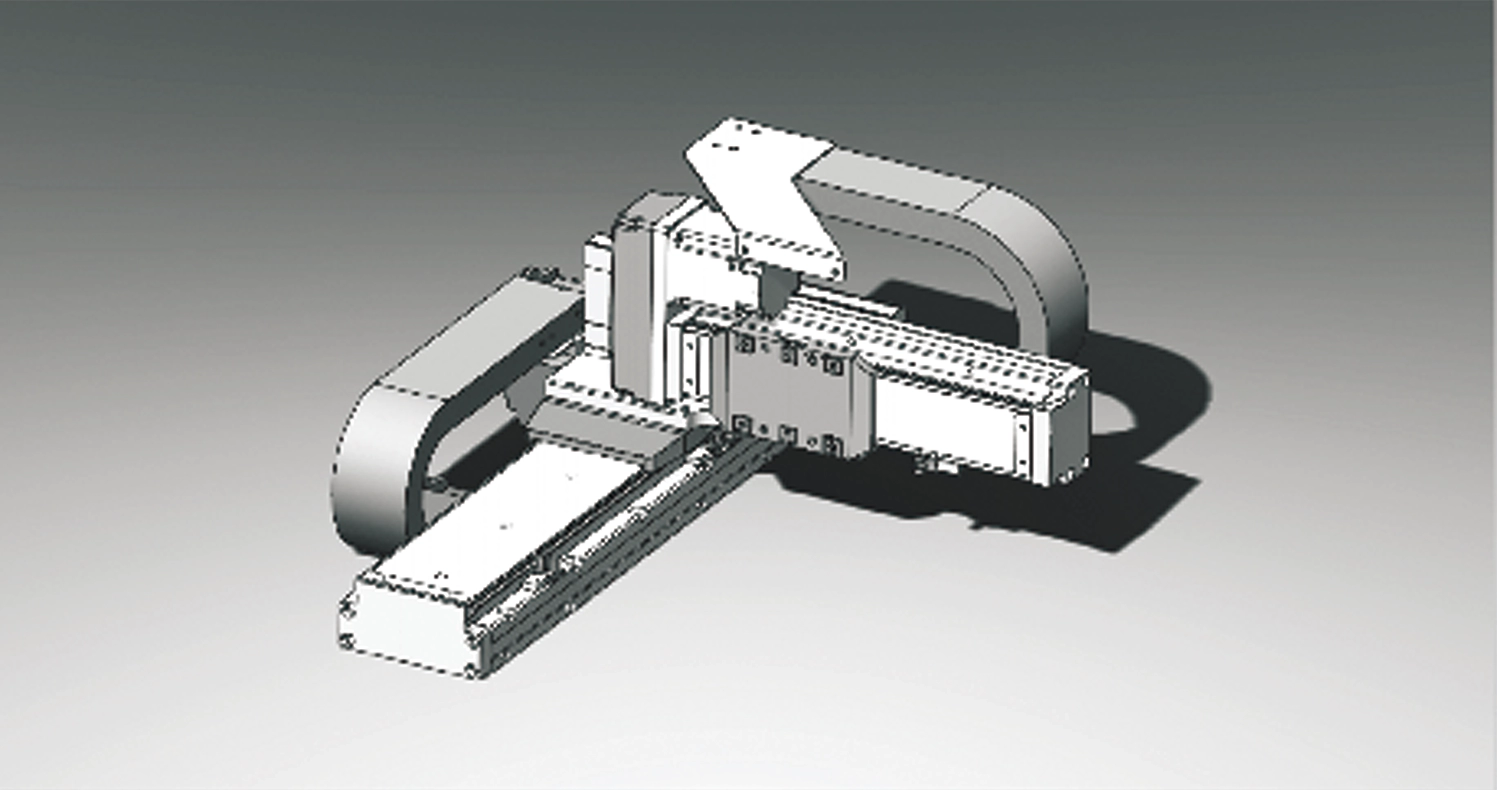

Penjelasan gabungan berbilang paksi

Melalui pelbagai kombinasi meja gelongsor paksi tunggal, kami telah membangunkan operasi manual berbilang paksi 2 paksi dan 3 paksi
(1) Berbanding dengan robot berbilang bahagian menegak, harganya yang rendah
(2) Reka bentuk mekanikal yang pintar mencapai robot ortogon ketegaran yang tinggi, yang boleh mengurangkan getaran dan ubah bentuk
(3) Pelbagai kemungkinan kombinasi meja gelongsor paksi tunggal

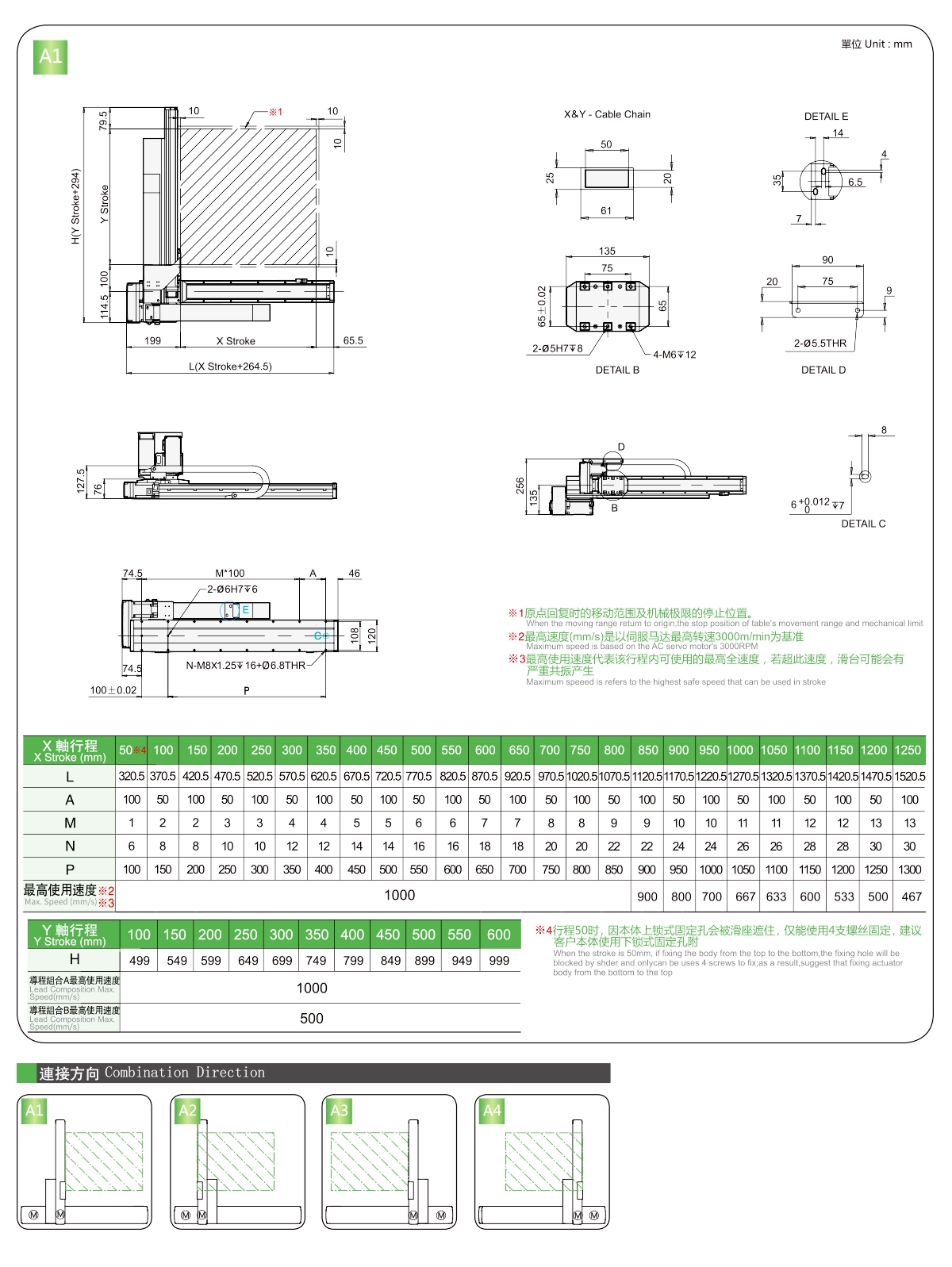

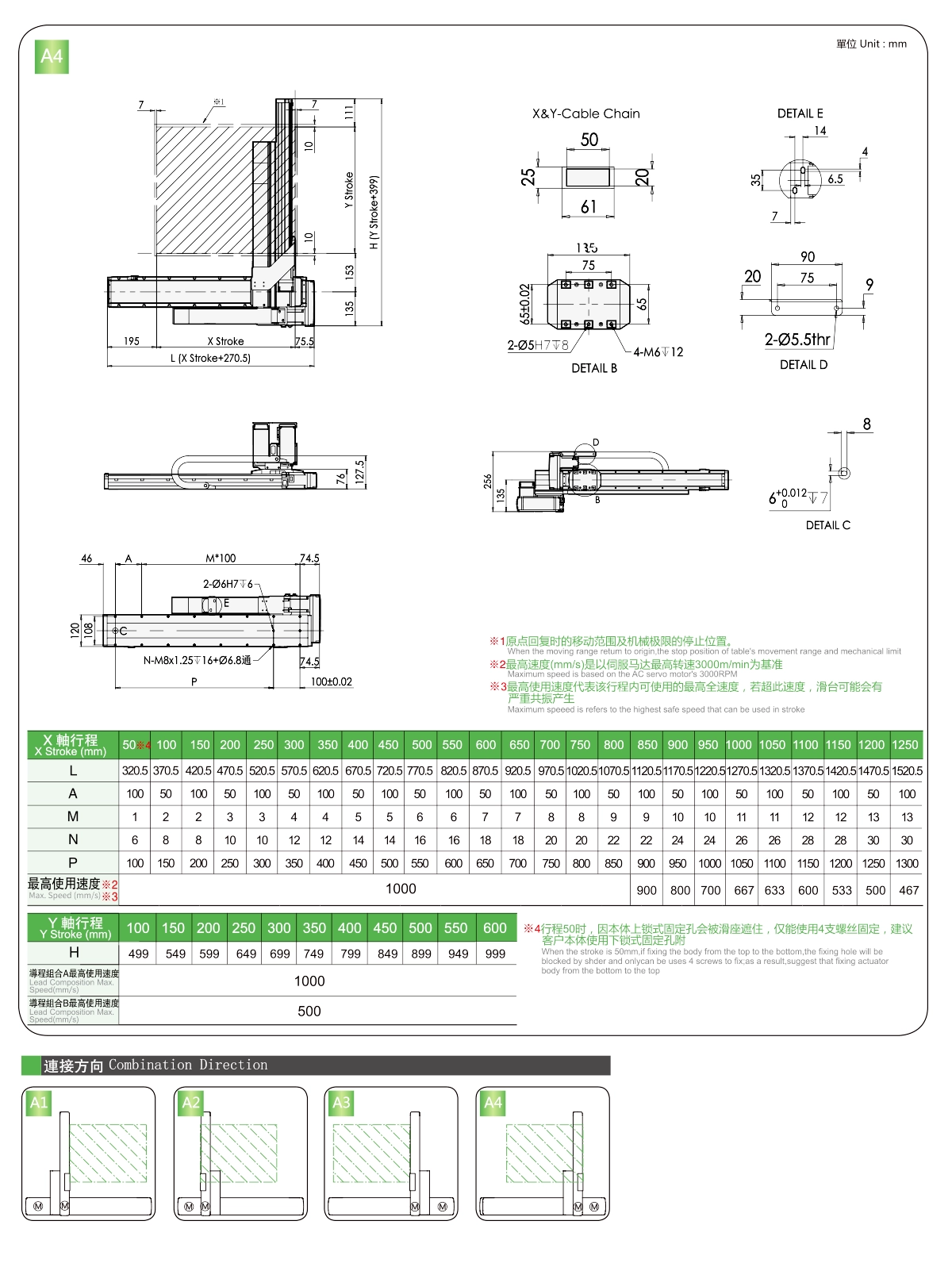

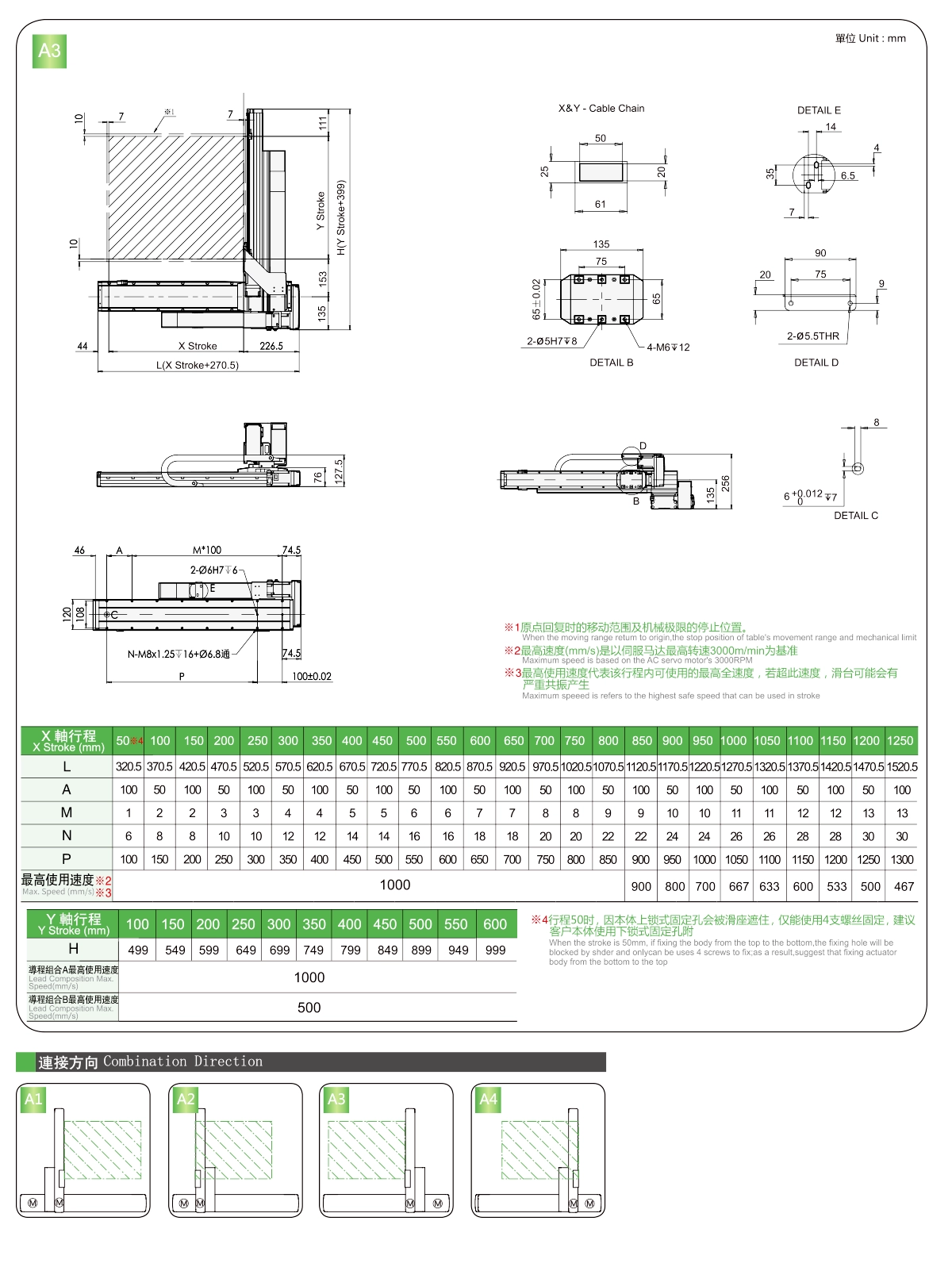

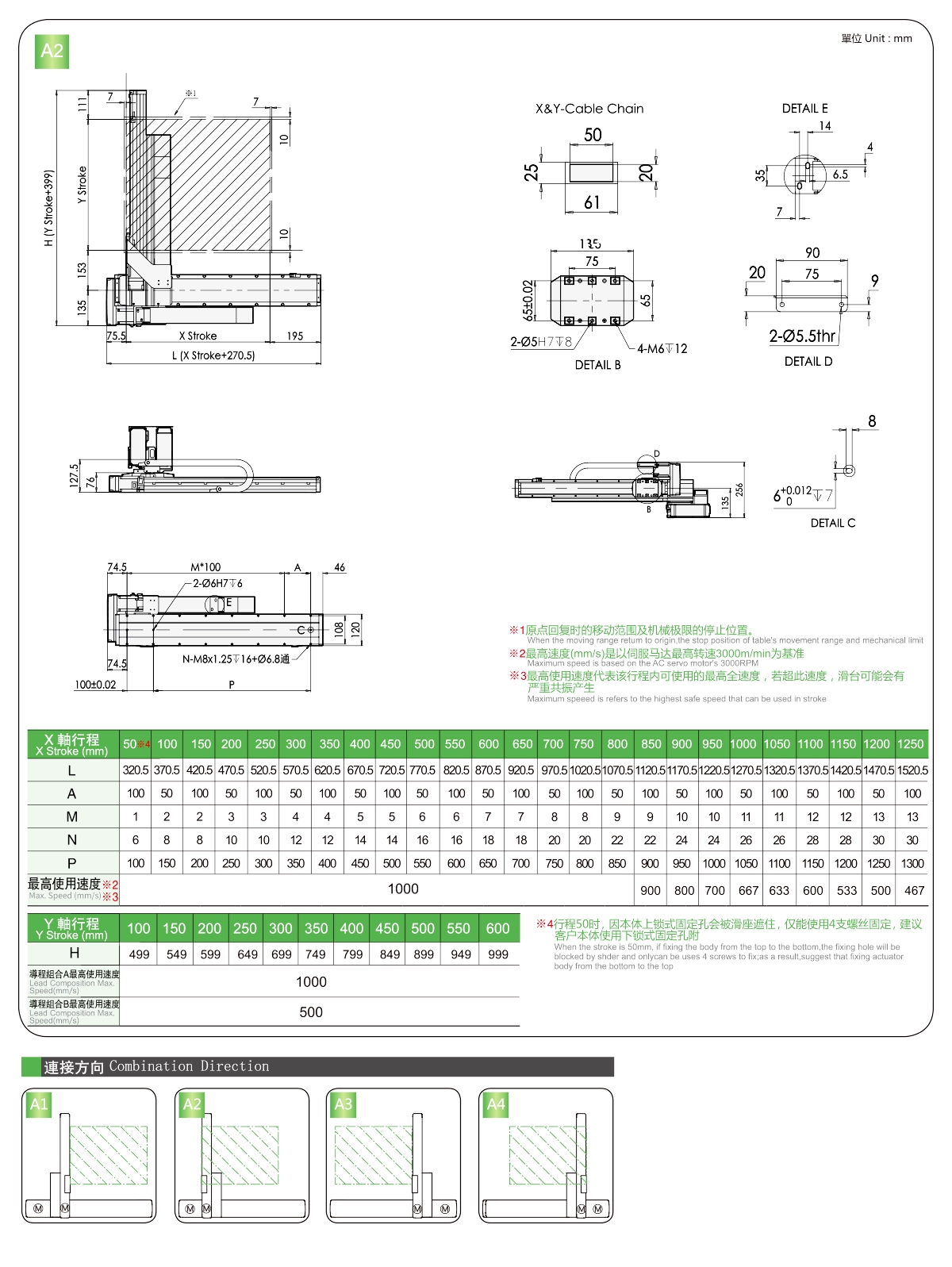

Arah sambungan

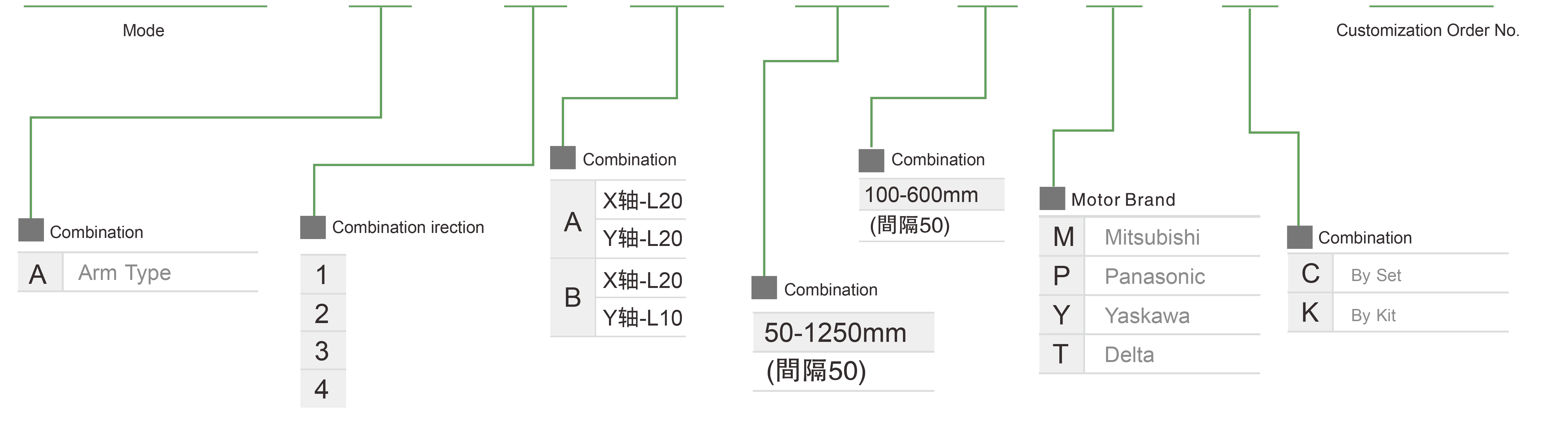

Kaedah Pesanan

XYGH430 - A - 1 - B - 500 -50 - M - C - 0001

Spesifikasi

Barang	Paksi X	Paksi Y
Jenis Model	GRH5	GRH4
Kebolehulangan (mm)	±0.005	±0.005
Plumbum Skru Bola (mm)	20	2
Kelajuan Maksimum (mm/s) ※1	1000	100
Lejang 50 mm Pitch(mm)	50-800	100-300
Output Motor Servo AC (w)	100	50
Alam Sekitar	0~40°C, Di bawah 85% RH

※2 Kelajuan maksimum adalah berdasarkan motor servo AC 3000RPM.

Muatan Maksimum

Lejang Y (mm)	100	150	200	250	300
Muatan Y (kg)	4.5	3.9	3.6	3	2.8

*Hanya untuk pemasangan mendatar

Indeks Spesifikasi Penggerak Elektrik

Gunakan Di Mana	Mod Dipacu	Spesifikasi Model	Gabungan	Nombor Paksi	Plumbum			Kelajuan maksimum (mm/s)			Strok (mm)
Gunakan Di Mana	Mod Dipacu	Spesifikasi Model	Gabungan	Nombor Paksi	Paksi X	Paksi Y	Paksi Z	Paksi X	Paksi Y	Paksi Z	Paksi X	Paksi Y	Paksi Z
Piawai	Skru Bola	XYGH210-A	Jenis Lengan	2 paksi	20	2	-	1000	100	-	500~800	100~300	-
		XYGH320-A			20	10	-	1000	500	-	500~1100	100~500	-
		XYGH430-A			20	10	-	1000	500	-	500~1250	100~600	-
		XYGH430-A			20	20	-	1000	1000	-	500~1250	100~600	-
		XYGH440-A			20	20	-	1000	1000	-	500~1250	100~500	-
		XYGH440-A			10	10	-	500	500	-	500~1250	100~600	-
		XYGH321-A		3 Paksi	20	10	2	1000	500	100	500~1100	100~500	50~100
		XYGH432-A		3 Paksi	20	10	5	1000	500	250	500~1250	100~550	50~350
