Lokasi sekarang：Rumah > Siri KKS > KKS60 > Sambungan terus

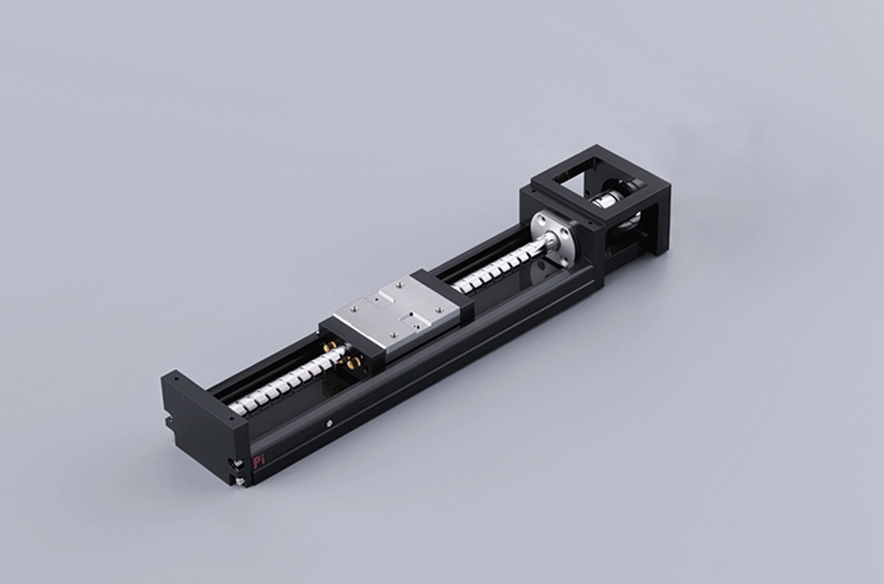

Ringan dan Jangka Hayat yang Panjang

Lebar badan：60-200mm

Kebolehulangan：±0.005/0.01mm

Beban Mendatar：150kg

Beban Menegak：55kg

Kelajuan Maksimum：250mm/s

Julat Perjalanan：800-2600mm

Tetapkan pecutan dan nyahpecutan motor kepada 0.2 saat.

Spesifikasi standard tidak boleh digunakan untuk penggunaan kren terbalik. Jika anda mempunyai sebarang keperluan, sila hubungi kami melalui telefon atau tinggalkan mesej dalam talian.

Masa penghantaran: 7-10 hari

PDF

Muat turun 3D

Muat Turun Cadenas3

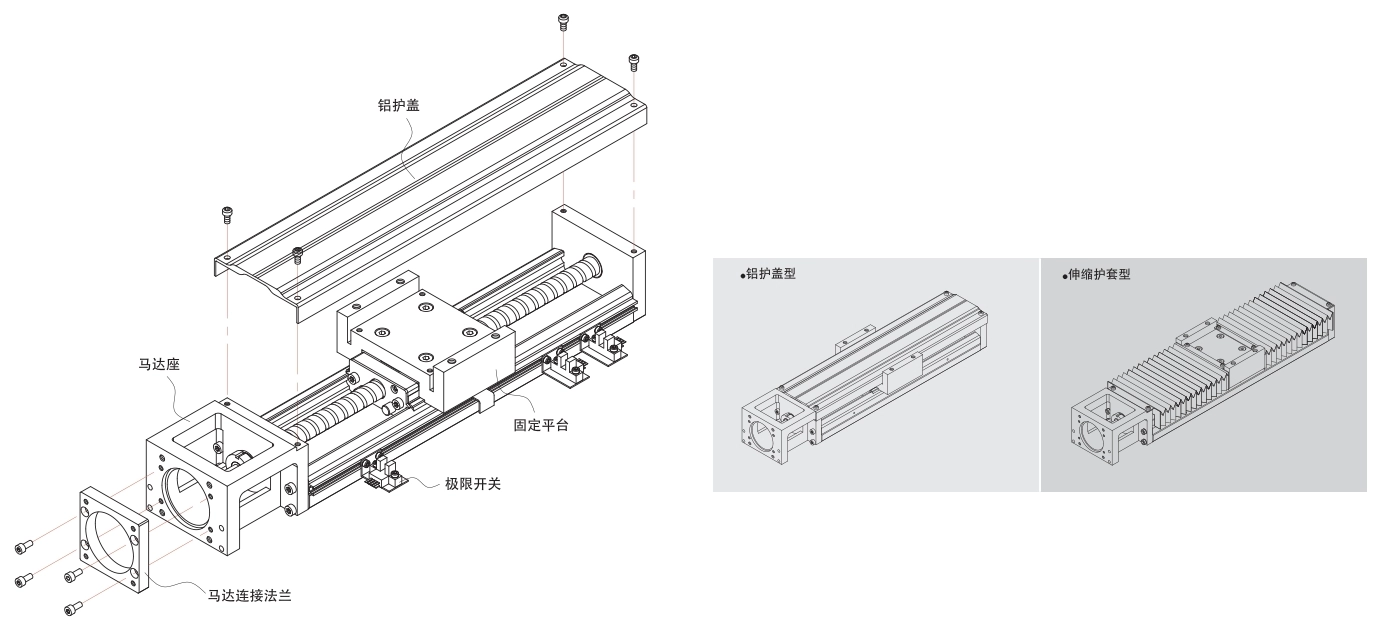

Aksesori pilihan

Penutup aluminium dan sarung teleskopik: boleh menghalang objek asing dan bendasing daripada memasuki robot perindustrian KKS dan menjejaskan hayat perkhidmatan, ketepatan dan kelancarannya.
Bebibir sambungan motor: boleh mengunci pelbagai jenis motor pada robot perindustrian KKS.
Suis had: menyediakan mekanisme keselamatan untuk kedudukan gelangsar, memulakan asalan dan menghalang gelangsar daripada melebihi jarak perjalanannya.

Aksesori pilihan

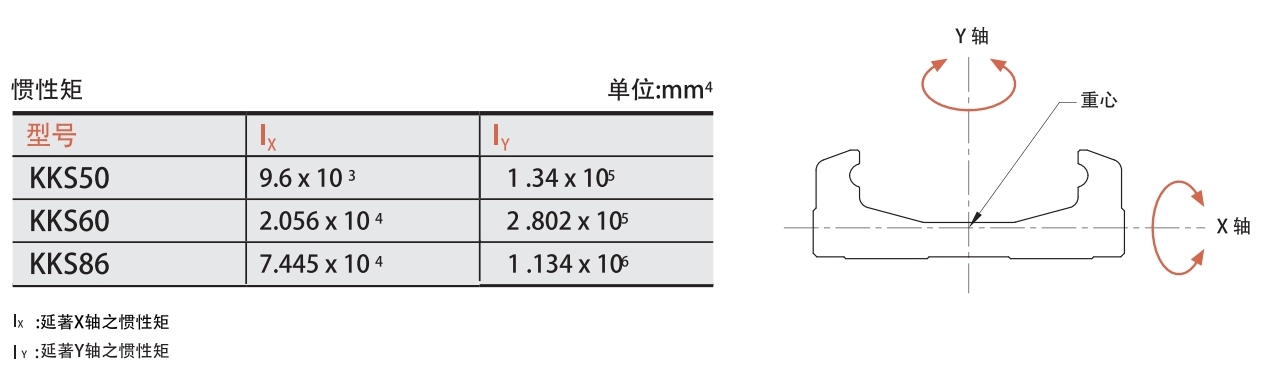

Konfigurasi landasan menggunakan keratan rentas berbentuk U dan direka bentuk menggunakan perisian analisis unsur terhingga untuk mencapai titik keseimbangan antara isipadu dan ketegaran, menjadikan landasan sangat tegar, padat dan ringan.

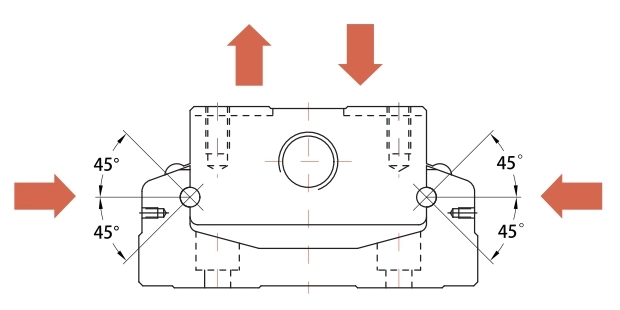

Beban empat arah yang sama

Sistem refluks antara trek dan gelangsar menggunakan reka bentuk gigi Goethe 2 baris untuk permukaan sentuhan antara bola dan alur bola, dengan ciri sudut sentuhan 45 darjah. Reka bentuk ini membolehkan robot perindustrian KKS menahan beban yang sama dalam semua arah.

Modularisasi

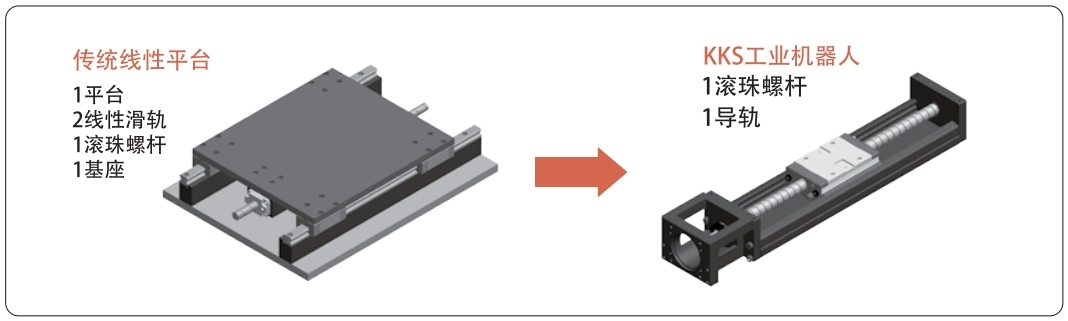

Robot perindustrian KKS, melalui reka bentuk modular, mengintegrasikan skru bola dan slaid linear, yang dapat menjimatkan kekurangan platform penggerak tradisional seperti pemilihan, pemasangan dan penentukuran komponen panduan dan pemacu, isipadu yang besar, dan anggaran ruang.
Oleh itu, robot perindustrian KKS dapat menyediakan ciri-ciri seperti pemilihan pantas, pemasangan, saiz padat, dan ketegaran yang tinggi, yang dapat mengurangkan ruang dan masa penggunaan pelanggan dengan ketara.

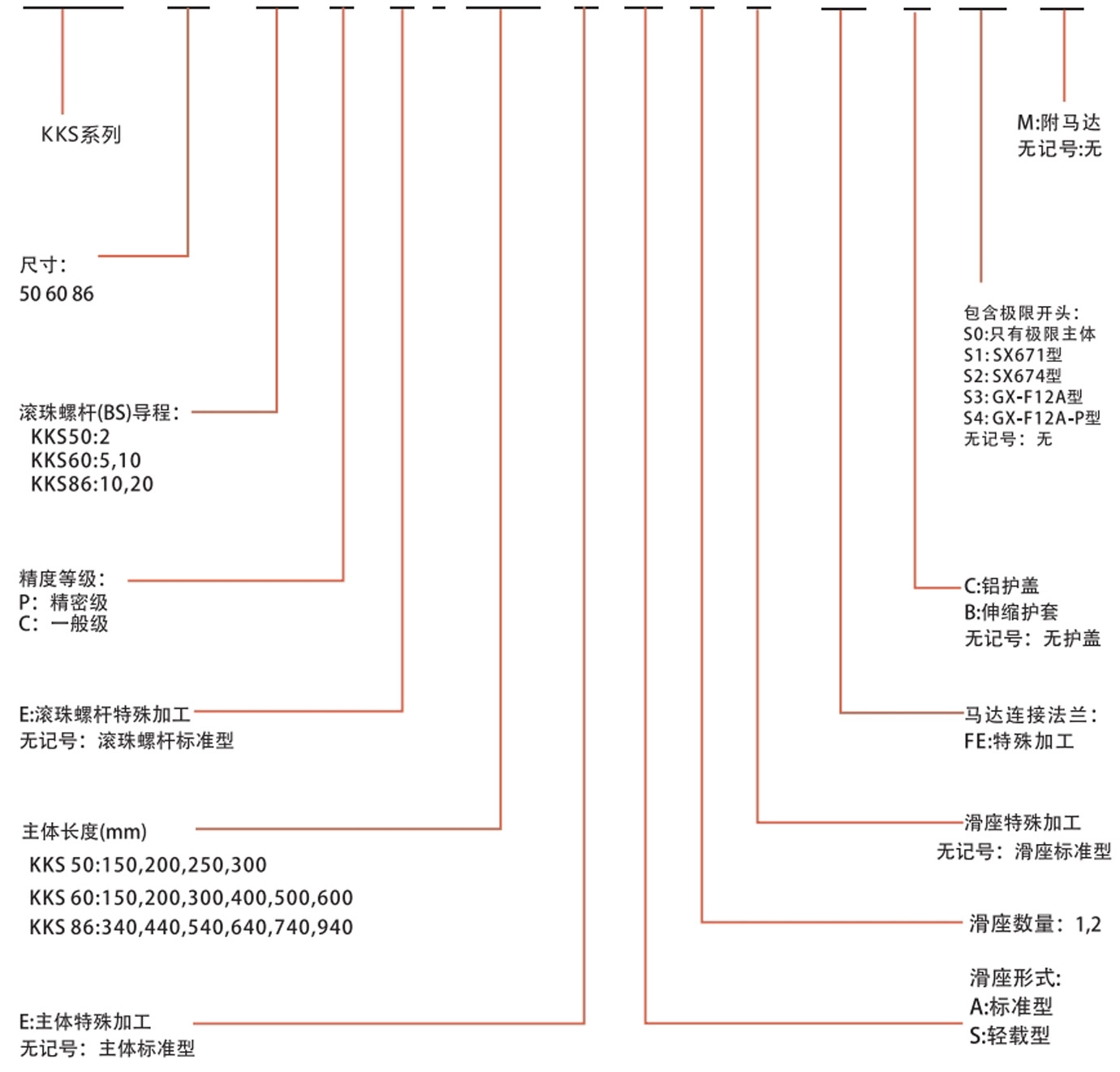

Kaedah Pesanan

KKS 60 10 P E - 400 E A 2 E - FO C SO M

Spesifikasi beban

Model		Skru bola				Laluan panduan linear
		Diameter luar nominal (mm)	Plumbum skru (mm)	Beban undian dinamik asas (N)	Beban undian statik asas (N)	Beban undian dinamik asas (N)		Beban undian statik asas (N)		Momen statik yang dibenarkan

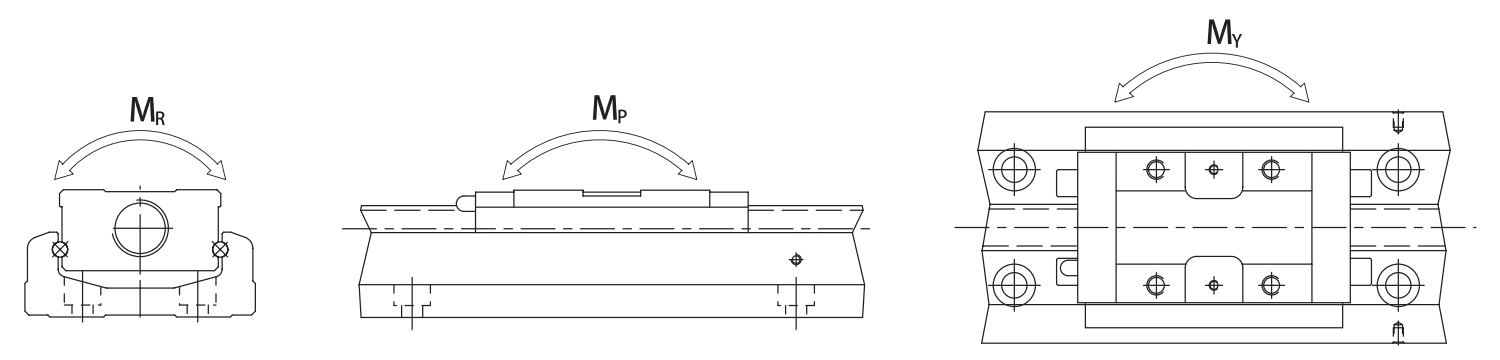

				Beban undian dinamik asas (N)	Beban undian statik asas (N)	Beban undian dinamik asas (N)		Beban undian statik asas (N)		MP Pitch (Nm)				Ayunan MY(Nm)				MR Bergolek (Nm)
						A	S	A	S	A1	A2	S1	S2	A1	A2	S1	S2	A1	A2	S1	S2
KKS5002	Gred ketepatan	8	2	2136	3489	8007	-	12916	-	116	545	-	-	116	545	-	-	222	444	-	-
KKS5002	Tahap umum	8	2	1813	2910	8007	-	12916	-	116	545	-	-	116	545	-	-	222	444	-	-
KKS5006	Gred ketepatan	8	6	2050	2913	8007	-	12916	-	116	545	-	-	116	545	-	-	116	545	-	-
KKS5006	Tahap umum	8	6	1863	2619	8007	-	12916	-	116	545	-	-	116	545	-	-	116	545	-	-
KKS6005	Gred ketepatan	12	5	3744	6243	13230	7173	21462	11574	152	760	72	367	152	760	72	367	419	838	241	482
KKS6005	Tahap umum	12	5	3377	5625	13230	7173	21462	11574	152	760	72	367	152	760	72	367	419	838	241	482
KKS6010	Gred ketepatan	12	10	2410	3743	13230	7173	21462	11574	152	760	72	367	152	760	72	367	419	838	241	482
KKS6010	Tahap umum	12	10	2107	3234	13230	7173	21462	11574	152	760	72	367	152	760	72	367	419	838	241	482
KKS8610	Gred ketepatan	16	10	7144	12642	31458	21051	50764	29475	622	3050	228	1309	622	3050	228	1309	1507	3014	847	1694
KKS8610	Tahap umum	16	10	6429	11387	31458	21051	50764	29475	622	3050	228	1309	622	3050	228	1309	1507	3014	847	1694
KKS8620	Gred ketepatan	16	20	4645	7655	31458	21051	50764	29475	622	3050	228	1309	622	3050	228	1309	1507	3014	847	1694
KKS8620	Tahap umum	16	20	4175	6889	31458	21051	50764	29475	622	3050	228	1309	622	3050	228	1309	1507	3014	847	1694

Indeks Spesifikasi Penggerak Elektrik

Model	Panjang trek	Kebolehulangan penyetempatan		Ketepatan kedudukan		Paralelisme berjalan		Tork permulaan maksimum (N-cm)
Model	Panjang trek	Gred ketepatan	Tahap umum	Gred ketepatan	Tahap umum	Gred ketepatan	Tahap umum	Gred ketepatan	Tahap umum
KKS50	150	±0.003	±0.01	0.02	-	0.01	-	4	2
	200
	250
	300
KKS60	150	±0.003	±0.01	0.02	-	0.01	-	15	7
	200
	300
	400
	500	±0.003	±0.01	0.025	-	0.015	-	15	7
	600	±0.003	±0.01	0.025	-	0.015	-	15	7
KKS86	340	±0.003	±0.01	0.025	-	0.015	-	15	10
	440
	540
	640
	740	±0.003	±0.01	0.03	-	0.02	-	17	10
	940	±0.003	±0.01	0.04	-	0.03	-	25	10

Model	Plumbum skru bola (mm)	Panjang trek L2 (mm)	Kelajuan (mm/saat)
Model	Plumbum skru bola (mm)	Panjang trek L2 (mm)	Gred ketepatan	Tahap umum
KKS50	02	150	270	270
		200	270	270
		250	270	270
		300	270	270
	06	150	270	270
		200	270	270
		250	270	270
		300	270	270
KKS60	05	150	550	390
		200	550	390
		300	550	390
		400	550	390
		500	550	390
		600	340	340
	10	150	1100	790
		200	1100	790
		300	1100	790
		400	1100	790
		500	1100	790
		600	670	670
KKS86	10	340	740	520
		440	740	520
		540	740	520
		640	740	520
		740	740	520
		940	610	430
	20	340	1480	1050
		440	1480	1050
		540	1480	1050
		640	1480	1050
		740	1480	1050
		940	1220	870

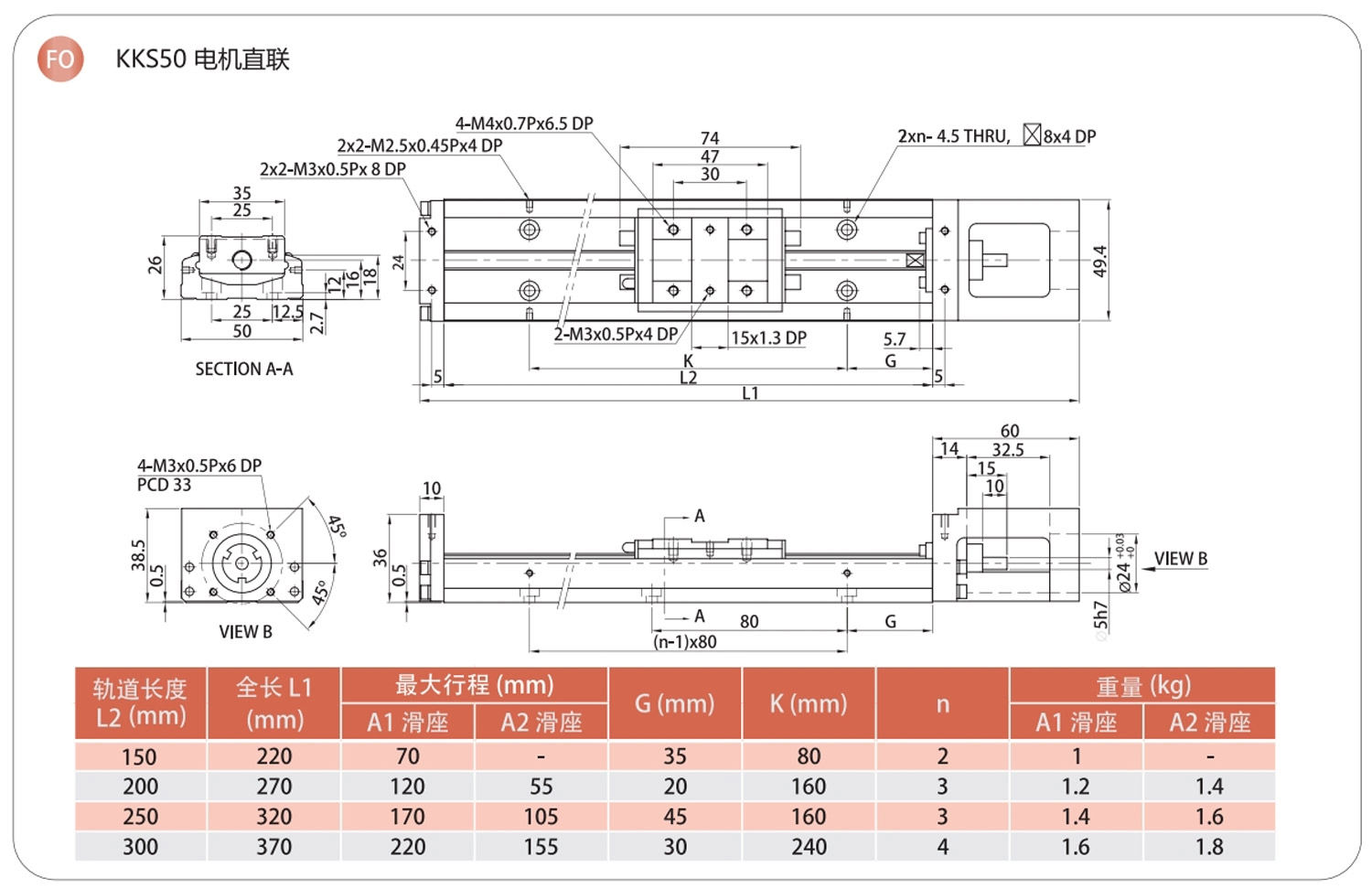

FO-BC/HO-BC
