Ringan dan Jangka Hayat Panjang

Ketepatan kebolehulangan: ±0.003 mm

Daya maksimum: 528N

Daya berterusan: 240 N

Berat pengendalian berterusan: 50 kg

Pukulan standard:

1-Penggerak Tunggal: 96-2592/96 mm

Pukulan standard:

2-Penggerak Dwi: 96-2592/96 mm

Kelajuan maksimum: 2500 mm/s

PDF

Muat turun 3D

Muat Turun Cadenas3

Berbilang pemacu dipilih dan rel slaid berketepatan tinggi senyap yang diimport digunakan

Ia boleh mengurangkan bunyi bising semasa operasi dengan berkesan, meningkatkan kelancaran, jangka hayat dan kecekapan pelinciran. Sesuai untuk industri berteknologi tinggi yang memerlukan kelajuan tinggi, ketenangan dan pelepasan habuk yang rendah.

Badan ketegaran tinggi

Dengan mengguna pakai struktur penyemperitan aluminium bersepadu dan menjalankan analisis unsur, reka bentuk struktur nisbah ketegaran optimum kepada berat diperolehi.

Reka bentuk gesper khas plat magnet

Kelebihan: Ia menghalang objek asing daripada jatuh dan tidak merosakkan komponen dalaman. Mudah diselenggara, jangka hayat yang panjang!

Kepala bacaan pembaris optik

Gabungan anjal pembaris optik atau pembaris magnet

Kaedah Pesanan

LPD14- C1-S-96-M-10-P-C4-1-3-0001

Spesifikasi

Direktori	Spesifikasi bulatan wayar	P44-C3-S	P44-C5-P
Spesifikasi	Kebolehulangan(mm)	±0.003
	Muatan Maksimum(kg)	25	50
	Kelajuan Maksimum (mm/s)	2500
	Tujahan berterusan(N)	144	240
	Tujahan puncak (N)	316	528
	Arus berterusan (Ams)	3.3	6.8
	Arus puncak (Lengan)	10.5	21
	Daya pemalar(N/Lengan)	43.6	35.3
	Kearuhan (mH)	30.8	12.7
	Rintangan (ohm)	5.8	2.4
	Jarak kutub magnet (mm)	24

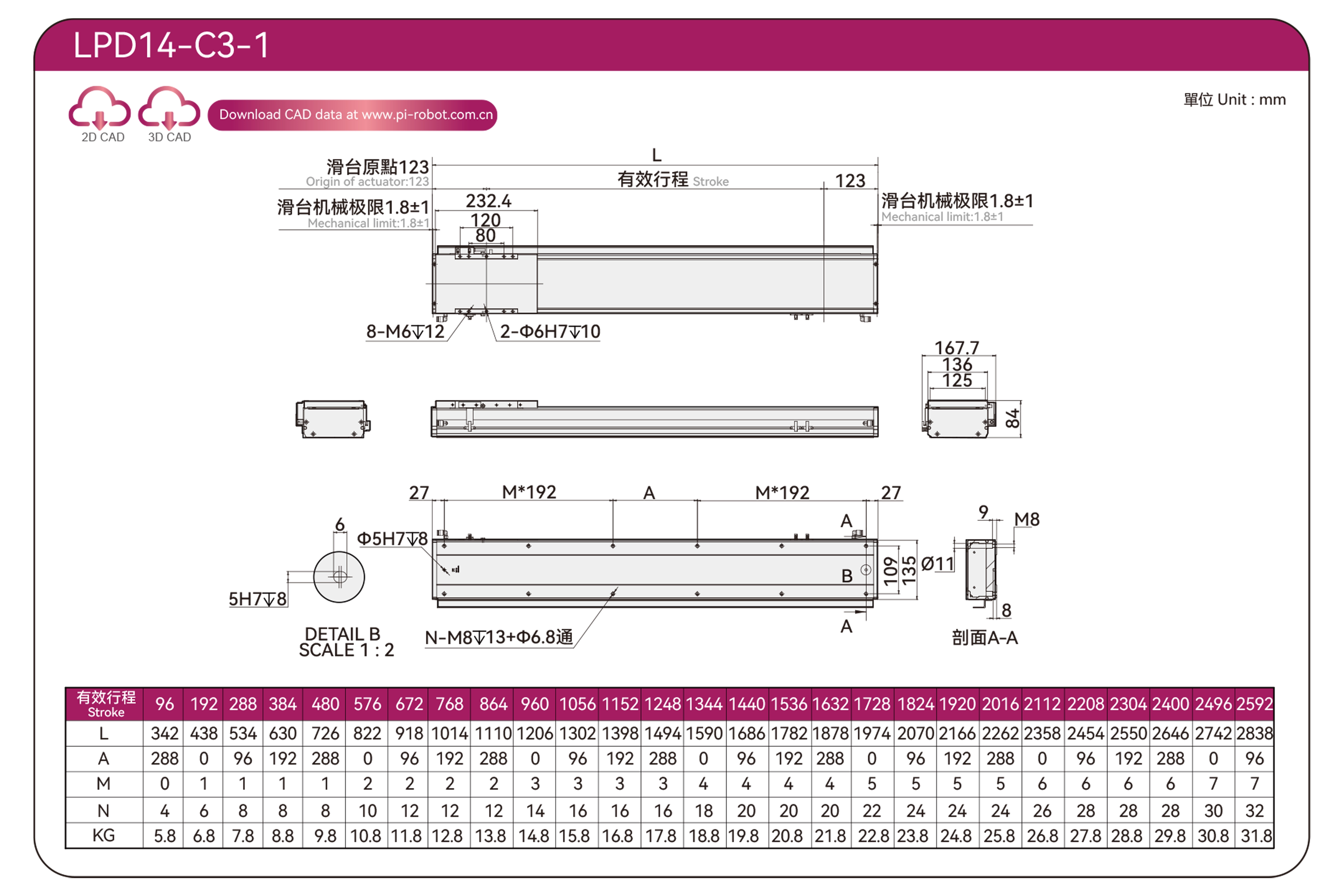

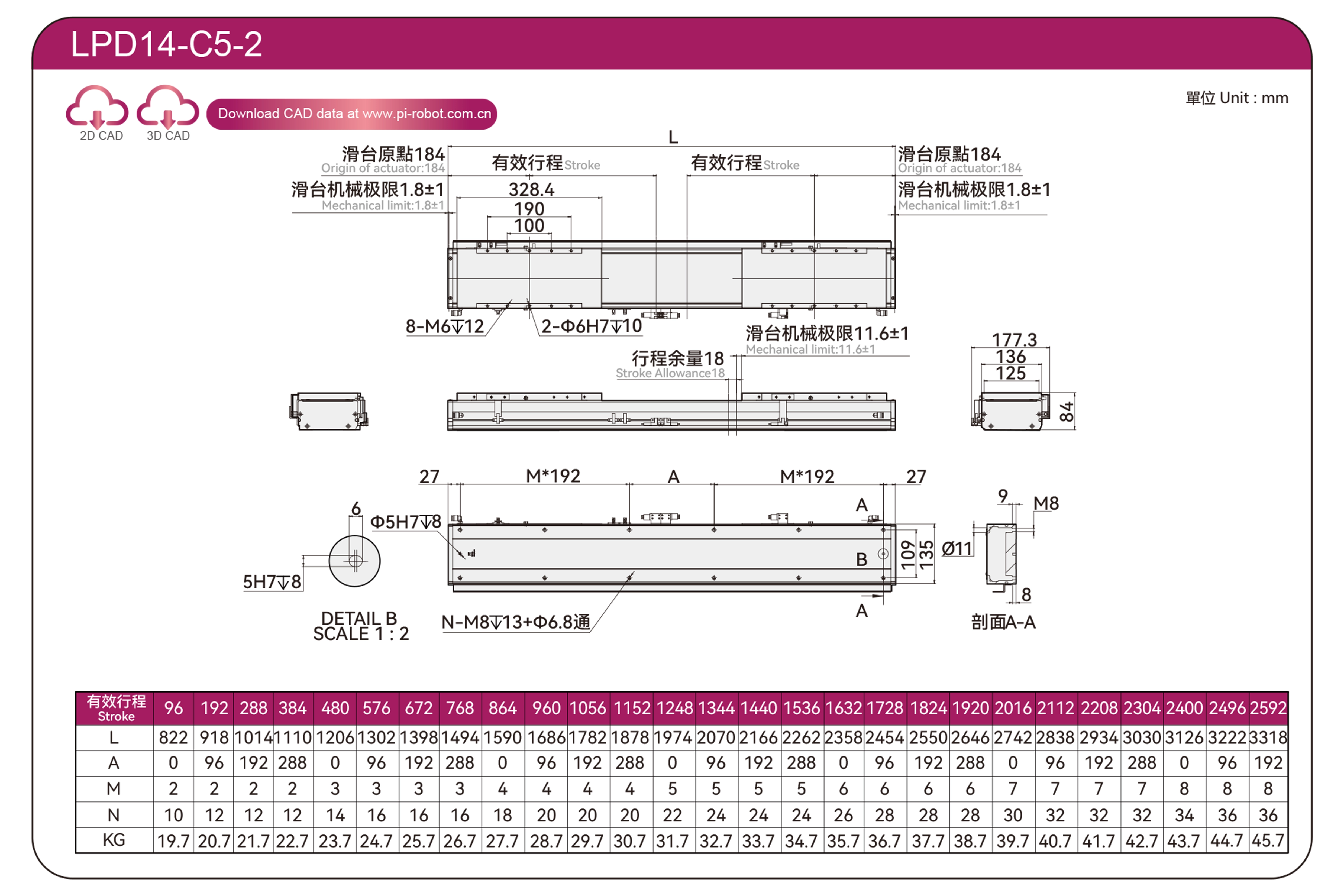

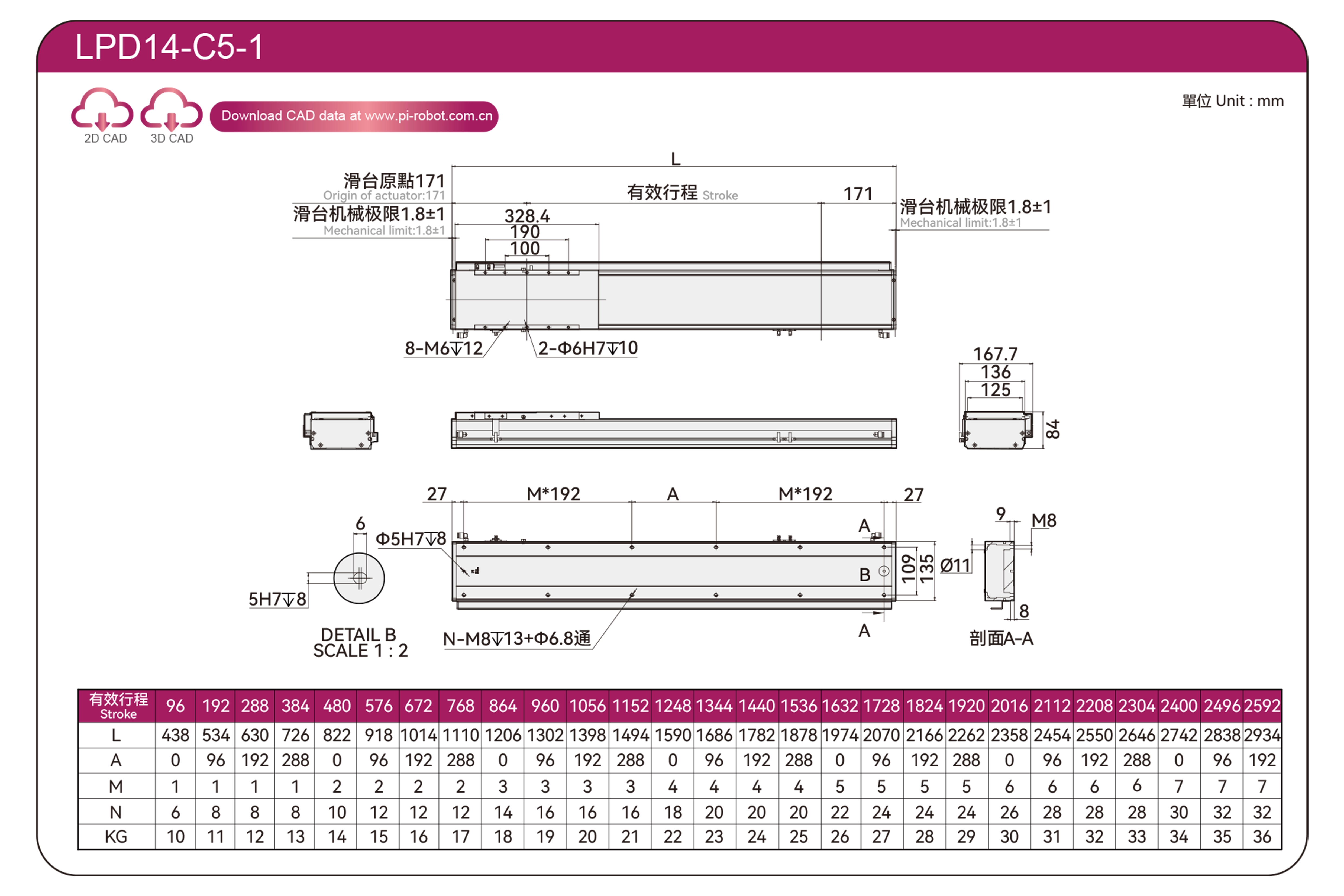

Reka Letak Sensor

※1 Nilai pecutan dan nyahpecutan ditetapkan 0.2 saat.

※2 Apabila pukulan melebihi 600mm, kehabisan skru bebola akan berlaku. Kami mengesyorkan untuk menurunkan kelajuan kerja dalam keadaan ini. Sila rujuk semula ke P85 untuk mendapatkan butiran.

Hayat operasi ialah 10,000km apabila produk digunakan di bawah keadaan yang ditetapkan.

Maklumat data bukan untuk kegunaan songsang pemasangan siling. Hubungi kami untuk butiran jika anda ingin menggunakan penggunaan songsang pemasangan siling.

Tergantung Dibenarkan

(Unit : mm)

Pemasangan Mendatar		Muatkan	A	B	C
Muatkan	P44-C3-S	10kg	500	350	450
		15kg	400	200	300
		20kg	300	110	260
		25kg	250	100	230
	P44-C5-P	20kg	300	150	320
		30kg	250	90	180
		40kg	200	70	130
		50kg	150	50	100

(Unit : mm)

Pemasangan Dinding		Muatkan	A	B	C
Muatkan	P44-C3-S	10kg	450	350	500
		15kg	300	200	400
		20kg	260	110	300
		25kg	230	100	250
	P44-C5-P	20kg	320	150	300
		30kg	180	90	250
		40kg	130	70	200
		50kg	100	50	150

Detik Pemuatan Statik

(Unit : Nm)

SAYA	660
Ahli Parlimen	660
ENCIK	550

*Nilai tork dalam carta menunjukkan pusat graviti.

*Hayat operasi ialah 10,000km apabila produk digunakan di bawah syarat yang ditetapkan.

*Maklumat data bukan untuk kegunaan songsang pemasangan siling. Hubungi kami untuk butiran jika anda ingin menggunakan penggunaan songsang pemasangan siling.

Hubungan Antara Kelajuan Dan Pecutan

P44-C3-S

Halaju(m/s) Pecutan(G) Beban(Kg)	1m/s	1.5m/s	2m/s	2.5m/s	3m/s	3.5m/s
10	2.1	2.1	2.1	2.1	2.1	2
15	1.6	1.6	1.6	1.5	1.5	1.4
20	1.3	1.2	1.2	1.2	1.2	1.1
25	1.0	1.0	1.0	1.0	0.9	0.8

P44-C5-P

Halaju(m/s) Pecutan(G) Beban(Kg)	1m/s	1.5m/s	2m/s	2.5m/s	3m/s	3.5m/s
20	1.7	1.7	1.7	1.7	1.7	1.7
30	1.4	1.3	1.3	1.2	1.2	1.2
40	1	1	1	1	0.9	0.9
50	0.8	0.8	0.8	0.8	0.8	0.7

Indeks Spesifikasi Penggerak Elektrik

Gunakan Di Mana	Mod Didorong	Spesifikasi Model	Spesifikasi Motor	Lebar badan (mm)	Ketinggian badan (mm)	Kebolehulangan(mm)	Tujahan berterusan(N)	Tujahan puncak (N)	lrms(A)	Muatan Maksimum(kg)	Kelajuan maksimum (mm/s) *1
Standard	Robot Motor Linear	LPD12	P40-C2-S	125	80	±0.003	80	176	3.3	20	2500
		LPD12	P40-C4-S	125	80	±0.003	160	352	3.3	25
		LPD14	P44-C3-S	135	84	±0.003	144	316	3.3	25
		LPD14	P44-C5-P	135	84	±0.003	240	528	6.8	50
		LPD16	P64-C3-S	155	87	±0.003	264	580	3.3	60
		LPD16	P64-C5-P	155	87	±0.003	440	1795	6.8	100
		LPD20	P88-C3-S	200	93	±0.003	408	897	3.3	60
		LPD20	P88-C6-P	200	93	±0.003	816	1795	6.8	100
