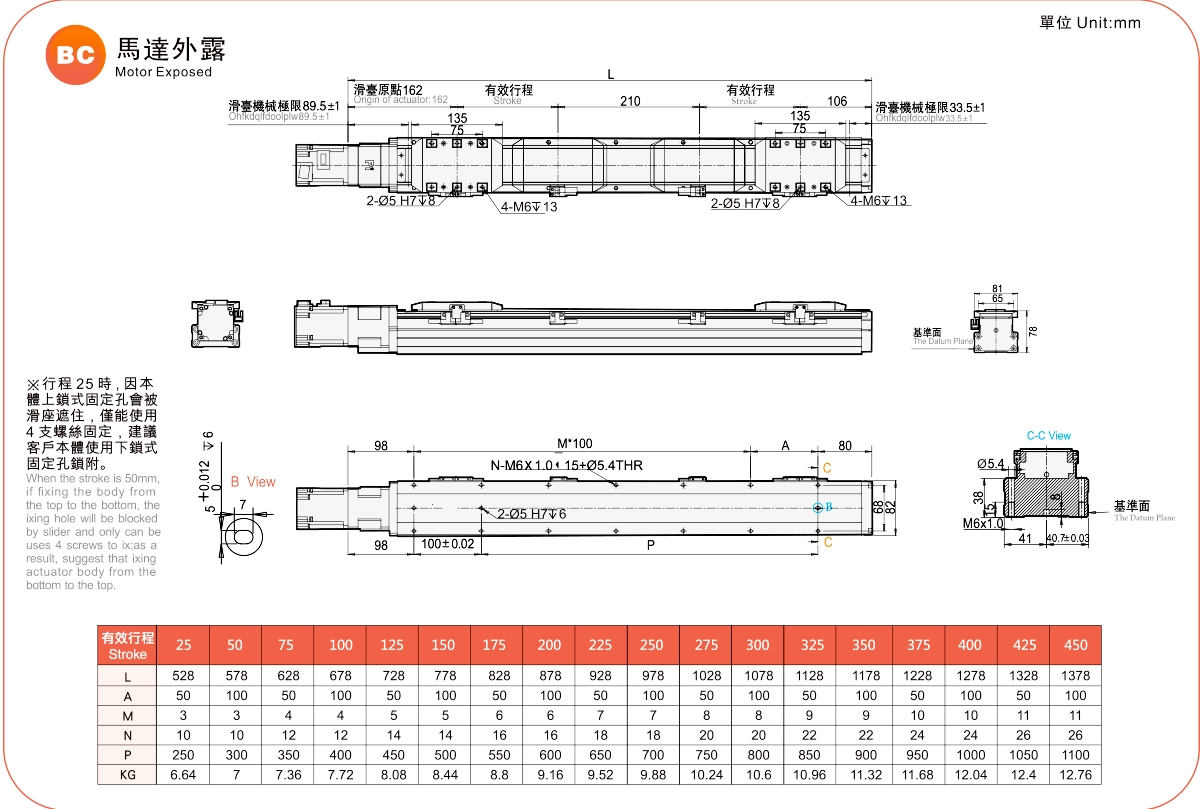

Lokasi semasa：Rumah > produk > Penggerak Skru Bola Standard > Siri GRH > GRH8M > Motor Terdedah

Ringan dan Jangka Hayat Panjang

Lebar badan: 82mm

Kebolehulangan：±0.01mm

Beban Mendatar：50kg

Beban Menegak：15kg

Kelajuan Maksimum：250mm/s

Julat Perjalanan：25-450mm

Tetapkan pecutan dan nyahpecutan motor kepada 0.2 saat.

Spesifikasi standard tidak boleh digunakan untuk penggunaan kren terbalik. Jika anda mempunyai sebarang keperluan, sila hubungi kami melalui telefon atau tinggalkan mesej dalam talian.

Masa penghantaran: 7-10 hari

PDF

Muat turun 3D

Muat Turun Cadenas3

Pengukuhan tegar tempat duduk gelongsor

Badan dan slaid dibentuk secara bersepadu, yang meningkatkan masalah ketegaran yang lemah dan mengurangkan lebar, menjadikan ruang pemasangan peralatan lebih kecil.

Penyelenggaraan yang mudah

Kedua-dua belah keseluruhan siri mempunyai muncung suntikan minyak luaran yang boleh diisi terus dengan minyak tanpa memerlukan penutup. Reka bentuk tali pinggang keluli khas boleh mengurangkan rambut dan boleh digunakan dalam persekitaran bilik bersih.

Perhimpunan, menjimatkan masa dan mudah

Ia boleh diperbaiki dari atas ke bawah atau dari bawah ke atas tanpa membongkar jalur keluli.
Tambahkan sokongan permukaan rujukan pemasangan pada sisi badan. Terdapat lubang PIN penentududukan di bahagian bawah badan.

Kekuatan bertambah dan kelancaran bertambah baik

Oleh kerana penggunaan struktur badan aluminium, kekuatan badan meningkat dengan ketara. Berbanding dengan RMH5S/6S, landasan keluli tertanam dalam badan aluminium dan kemudian dikisar, sekali gus meningkatkan ketepatan ketinggian berjalan dan kelurusan kepada di bawah ± 0.02MM (berbanding dengan RMH10/12)

Kaedah Pesanan

GRH8M - L5-100 -BC-M20B - C4 -0001

Spesifikasi

Spesifikasi	Kebolehulangan(mm)		±0.01
	Plumbum Skru Bola (mm)		5
	Kelajuan Maksimum (mm/s) ※1		250
	Muatan Maksimum	Mendatar (kg)	50 (dwi gerabak)
		Menegak (kg)	15 ( Dwi gerabak)
	Teras Dinilai (N)		683
	Padang Lejang (mm) ※2		25-450mm/25Pitch
bahagian	Kuasa Motor Servo AC (W)		200
	Skru Bola Ø (mm)		C7Ø16
	Panduan Linear Ketegaran Tinggi(mm)		Penggerak Skru Bola
	Gandingan (mm)		10X14/11
	Penderia Rumah	Di luar	EE-SX674(NPN)

Reka Letak Sensor

※1 Nilai pecutan dan nyahpecutan ditetapkan 0.2 saat.

※2 Apabila pukulan melebihi 600mm, kehabisan skru bebola akan berlaku. Kami mengesyorkan untuk menurunkan kelajuan kerja dalam keadaan ini. Sila rujuk P85 untuk butiran.

Tergantung Dibenarkan

(Unit : mm)

Pemasangan Mendatar		A	B	C
Memimpin5	20kg	1560	153	135
	35kg	890	81	60
	50kg	550	53	82

(Unit : mm)

Pemasangan Dinding		A	B	C
Memimpin5	20kg	214	153	1435
	35kg	113	81	845
	50kg	74	53	506

(Unit : mm)

Pemasangan Menegak		A	C
Memimpin5	10kg	331	331
	15kg	220	220
	-	-	-

Detik Pemuatan Statik

(Unit : Nm)

SAYA	318
Ahli Parlimen	318
ENCIK	626

*Nilai tork dalam carta menunjukkan pusat graviti.

*Hayat operasi ialah 10,000km apabila produk digunakan di bawah syarat yang ditetapkan.

*Maklumat data bukan untuk kegunaan songsang pemasangan siling. Hubungi kami untuk butiran jika anda ingin menggunakan penggunaan songsang pemasangan siling.

Indeks Spesifikasi Penggerak Elektrik

Gunakan Di Mana	Mod Didorong	Spesifikasi Model	Keluaran Motor (w)	Lebar (mm)	Kebolehulangan (mm)	Spesifikasi Skru Bola		Muatan Maksimum(kg)		Kelajuan maksimum (mm/s) *1
Gunakan Di Mana	Mod Didorong	Spesifikasi Model	Keluaran Motor (w)	Lebar (mm)	Kebolehulangan (mm)	Diameter Luar （mm）	Plumbum(mm)	Mendatar	Menegak	Kelajuan maksimum (mm/s) *1
Stndard	Skru Bola	GRH 4	50/100W	44	±0.01	10	2	25	8	10
							5	20	5	250
							10	12	3.5	500
		GRH 5	100W	54	±0.01	12	2	30	10	100
							5	30	10	250
							10	15	5	500
							20	10	2.5	1000
		GRH 7	100W	75	±0.01	12	2	35	11	100
							5	35	11	100
							10	17	6	500
							20	11	3	1000
		GRH 8	200/400W	82	±0.01	16	5	50	15	250
							10	30	8	500
							20	18	3	1000
		GRH 12	400W	120	±0.01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		GRH 15	750W	150	±0.01	20	5	120	50	2563
							10	120	40	1281
							20	83	25	640
							40	43	12	320

*Kelajuan tertinggi adalah berdasarkan rpm motor servo maksimum(3000).

Penggerak Skru Bola Lejang Panjang

Gunakan Di Mana	Mod Didorong	Spesifikasi Model	Keluaran Motor (w)	Lebar (mm)	Kebolehulangan (mm)	Spesifikasi Skru Bola		Muatan Maksimum(kg)		Kelajuan maksimum (mm/s) *1
Gunakan Di Mana	Mod Didorong	Spesifikasi Model	Keluaran Motor (w)	Lebar (mm)	Kebolehulangan (mm)	Diameter Luar （mm）	Plumbum(mm)	Mendatar	Menegak	Kelajuan maksimum (mm/s) *1
Stndard	Skru Bola	GRH 5M	100W	54	±0.01	12	2	30	10	100
		GRH 8M	200/400W	82	±0.01	16	5	50	15	250
		GRH 12M	400W	120	±0.01	16	5	110	33	1600
