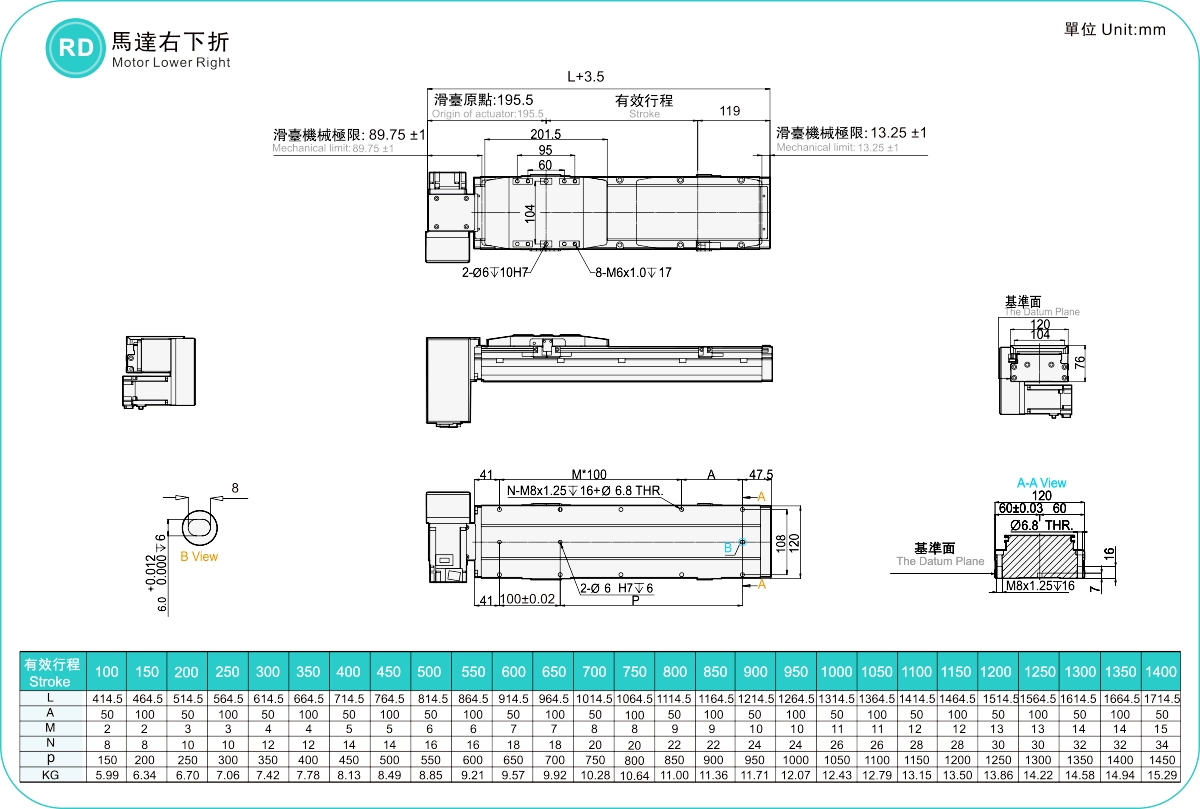

Lokasi sekarang：Rumah > Produk > Penggerak Tali Piawai > Siri GRP > GRP12 > Bahagian Bawah Kanan Motor

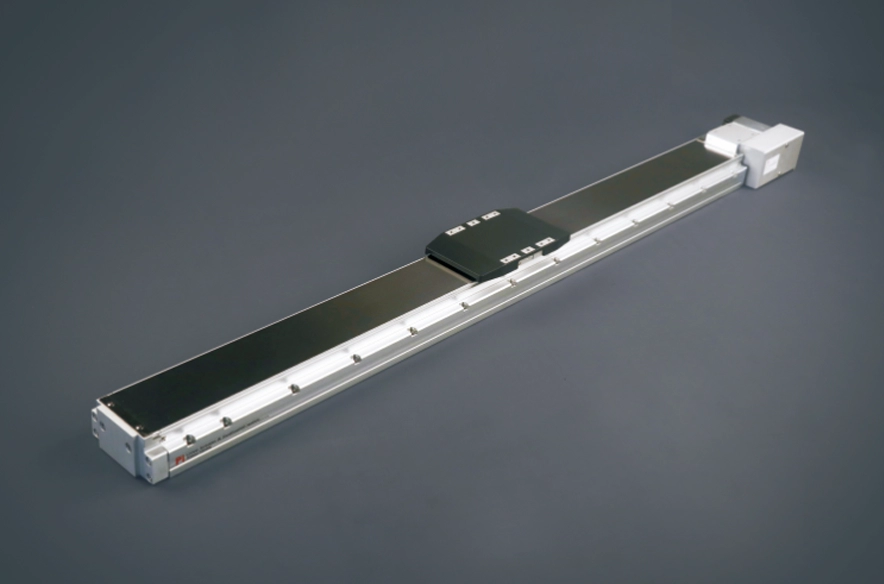

Ringan dan Jangka Hayat yang Panjang

Kebolehulangan：±0.04mm

Beban Mendatar：25kg

Plumbum：40mm

Kelajuan Maksimum：2000mm/s

Pitch Strok：100-1400mm

Tetapkan pecutan dan nyahpecutan motor kepada 0.2 saat.

Spesifikasi standard tidak boleh digunakan untuk penggunaan kren terbalik. Jika anda mempunyai sebarang keperluan, sila hubungi kami melalui telefon atau tinggalkan mesej dalam talian.

Masa penghantaran: 7-10 hari

PDF

Muat turun 3D

Muat Turun Cadenas3

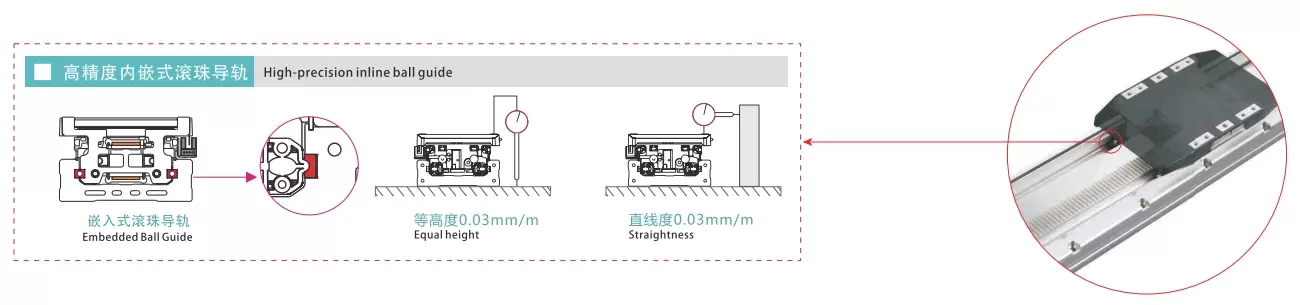

Rel panduan bola terbenam berketepatan tinggi

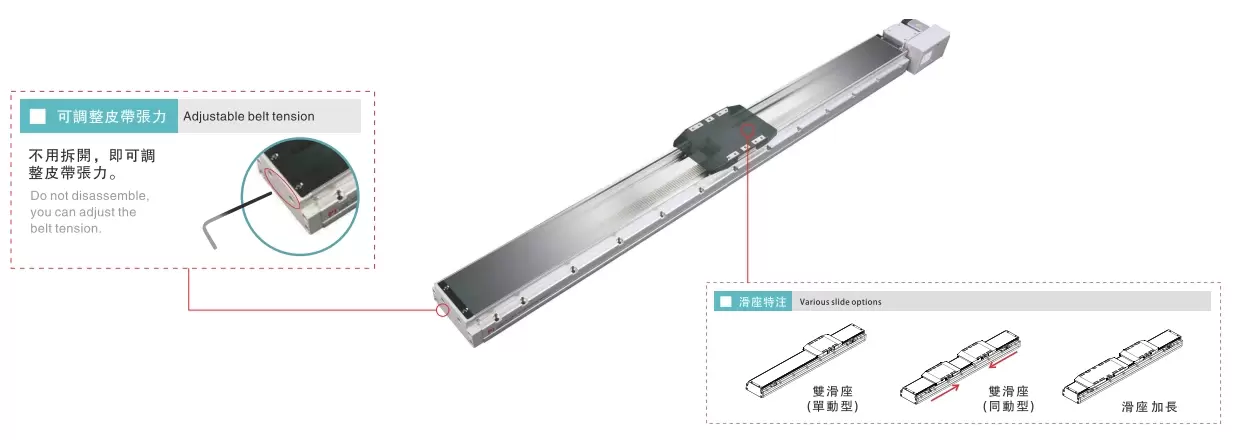

Ketegangan tali pinggang boleh laras dan pelbagai pilihan tempat duduk gelongsor

Badan ketegaran tinggi: Terokai penggunaan struktur penyemperitan aluminium bersepadu dan dapatkan reka bentuk struktur nisbah ketegaran kepada berat yang terbaik melalui analisis elemen. Penutup atas anti-penggulungan: Dengan reka bentuk anti-penggulungan khas, penutup atas tidak mudah dipintal atau berubah bentuk semasa penggunaan jarak jauh.

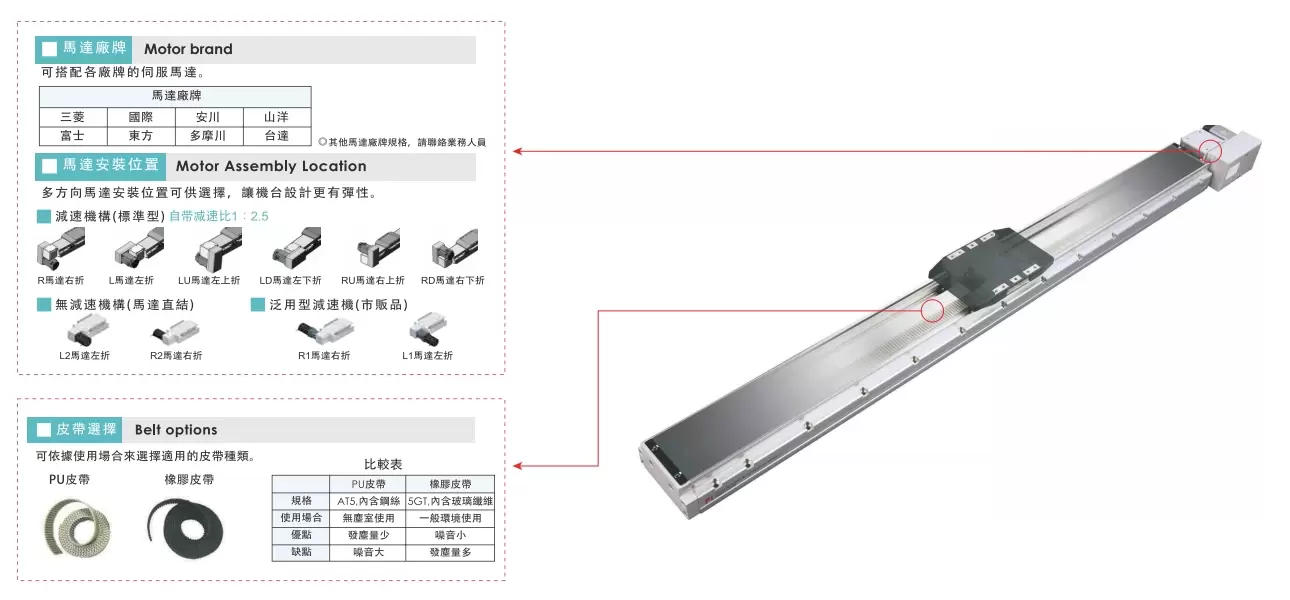

Pemilihan pelbagai gaya

Boleh dipasangkan dengan motor servo daripada pelbagai jenama. Pelbagai kedudukan pemasangan motor berarah tersedia untuk dipilih, menjadikan reka bentuk mesin lebih fleksibel. Jenis tali sawat yang sesuai boleh dipilih berdasarkan senario penggunaan.

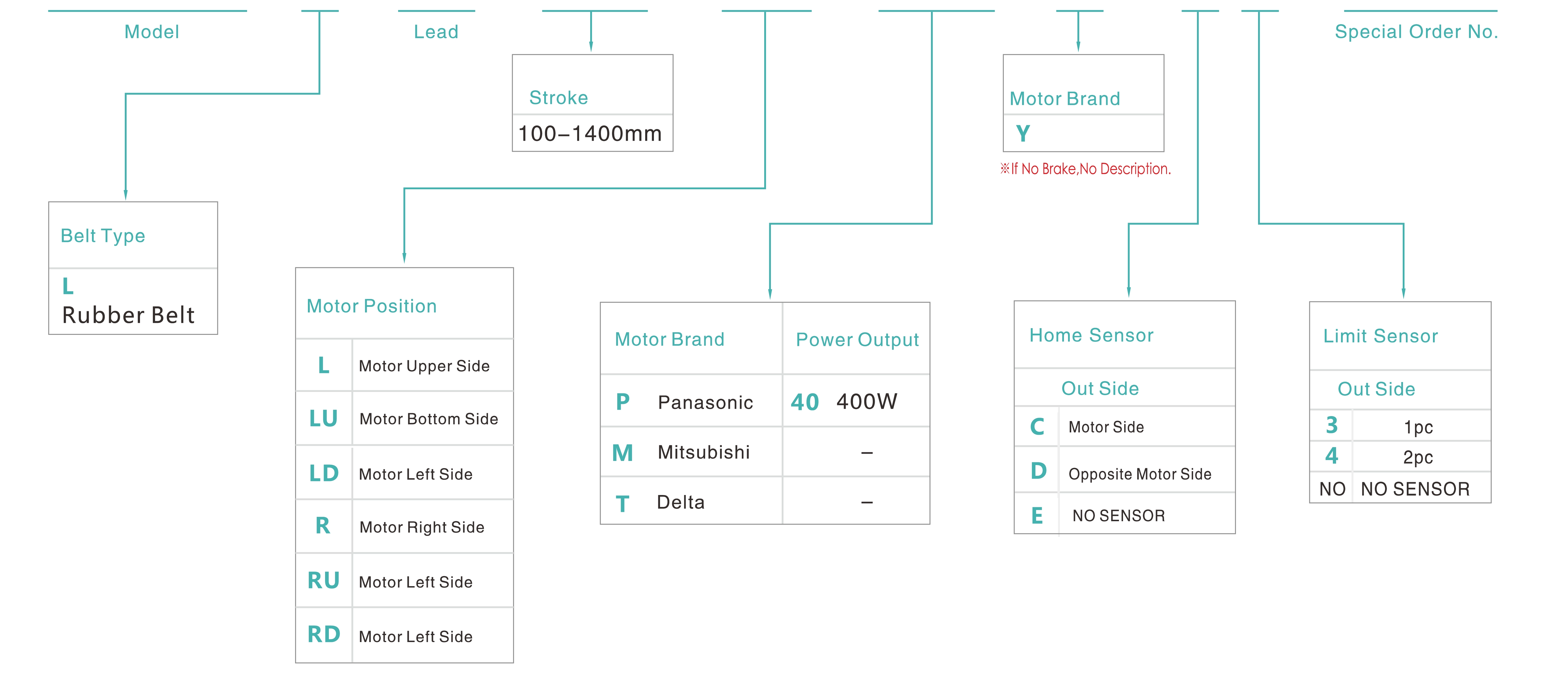

Kaedah Pesanan

GRP12 - L40 -100 -LD -P40 -Y-C4 -0001

Spesifikasi

Spesifikasi	Kebolehulangan (mm)		±0.04
	Plumbum (mm)		40
	Kelajuan Maksimum (mm/s)		2000
	Muatan Maksimum	Mendatar (kg)	25
		Menegak (kg)	-
	Tujahan Berkadar (N)		185
	Pitch Strok (mm)		100-1400mm/50mm Pitch
Bahagian	Kuasa Motor Servo AC (W)		400W
	Lebar Bola (mm)		25
	Sensor Rumah	Di luar	EE-SX674(NPN)

Susun Atur Sensor

Nilai pecutan dan penyahpecutan ditetapkan 0.4 saat.

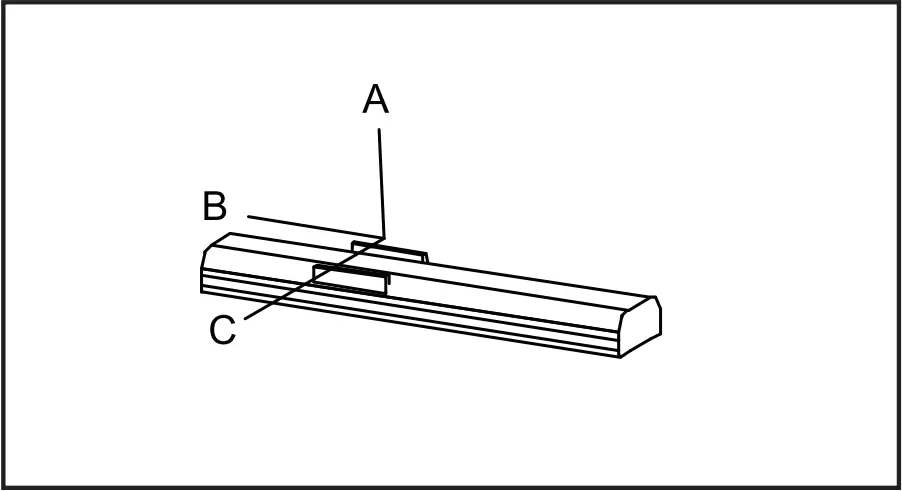

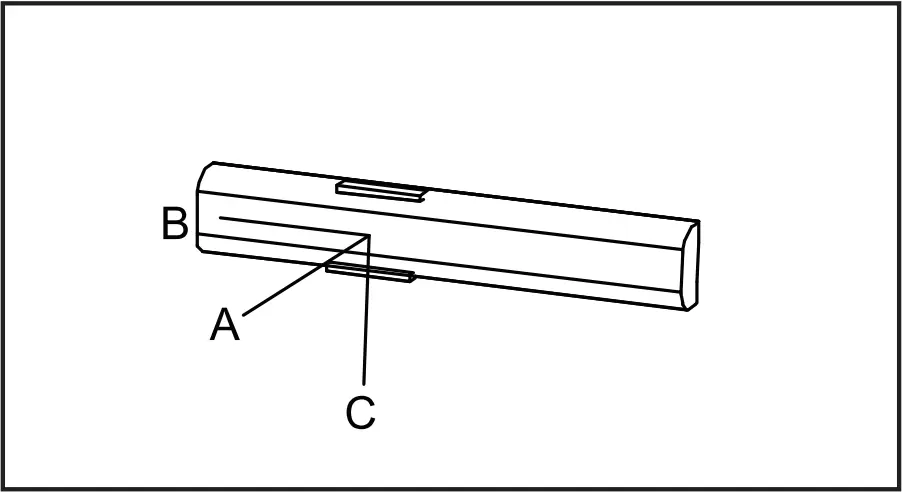

Overhang yang Dibenarkan

(Unit: mm)

Pemasangan Mendatar	A	B	C
10kg	1885	735	564
20kg	900	340	265
25kg	703	303	206

(Unit: mm)

Pemasangan Dinding	A	B	C
10kg	365	458	1280
20kg	299	383	1009
25kg	206	263	703

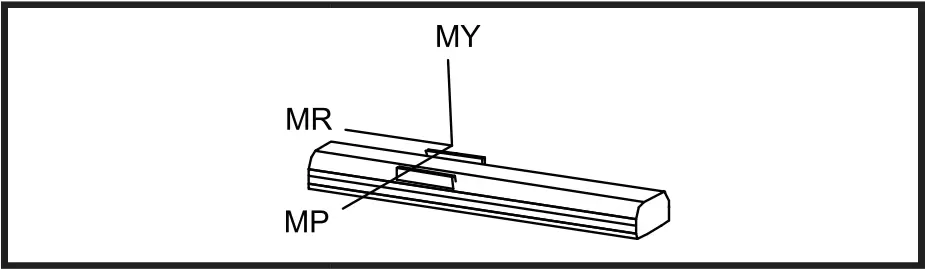

Momen Pemuatan Statik

(Unit: Nm)

SAYA	606
Ahli Parlimen	606
MR	1168

*Nilai tork dalam carta menunjukkan pusat graviti.

*Jangka hayat operasi ialah 10,000km apabila produk digunakan di bawah keadaan yang ditetapkan.

Indeks Spesifikasi Penggerak Elektrik

Gunakan Di Mana	Mod Dipacu	Spesifikasi Model	Mekanisme Pengurang	Output Motor (w)	Lebar (mm)	Kebolehulangan (mm)	Spesifikasi tali pinggang		Muatan Maksimum (kg)		Kelajuan maksimum (mm/s) *1
Gunakan Di Mana	Mod Dipacu	Spesifikasi Model	Mekanisme Pengurang	Output Motor (w)	Lebar (mm)	Kebolehulangan (mm)	Lebar tali pinggang (mm)	Plumbum (mm)	Mendatar	Menegak	Kelajuan maksimum (mm/s) *1
Piawai	Balt	GRP 5	Tidak	100W	54	±0.04	9	40	5	-	2000
		GRP 8	Tidak	200W	82	±0.04	15	48	15	-	2400
		GRP 12	Ya	400W	120	±0.04	25	40	25	-	2000
		GRP 15	Ya	400W	150	±0.04	30	40	45	-	2000

*1Kelajuan tertinggi adalah berdasarkan rpm motor servo maksimum (3000).

Penggerak Skru Bola Lejang Panjang

Gunakan Di Mana	Mod Dipacu	Spesifikasi Model	Mekanisme Pengurang	Output Motor (w)	Lebar (mm)	Kebolehulangan (mm)	Spesifikasi tali pinggang		Muatan Maksimum (kg)		Kelajuan maksimum (mm/s) *1
Gunakan Di Mana	Mod Dipacu	Spesifikasi Model	Mekanisme Pengurang	Output Motor (w)	Lebar (mm)	Kebolehulangan (mm)	Lebar tali pinggang (mm)	Plumbum (mm)	Mendatar	Menegak	Kelajuan maksimum (mm/s) *1
Piawai	Balt	GRP 5M	Tidak	100W	54	±0.04	9	40	10	-	2000
		GRP 8M	Tidak	200W	82	±0.04	15	48	15	-	2400
		GRP12M	Tidak	400W	120	±0.04	25	40	25	-	2000
