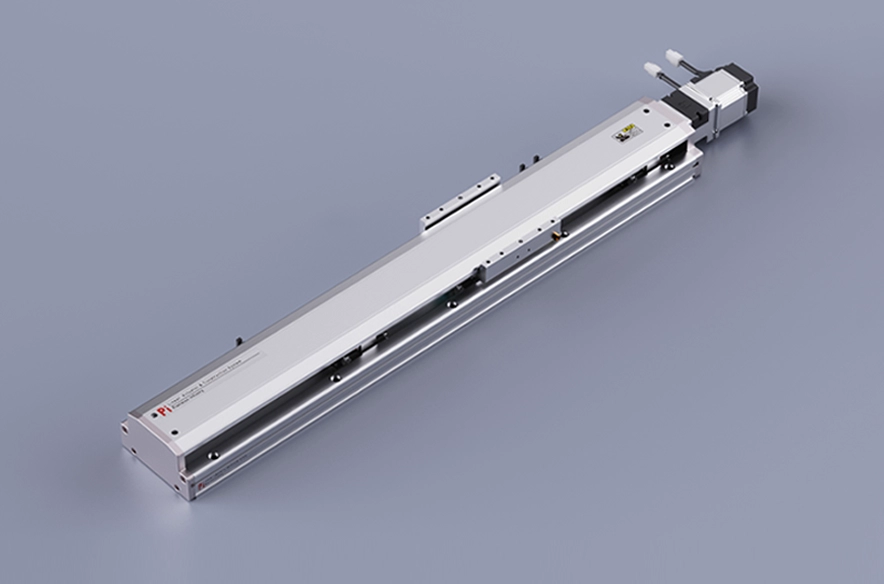

Ringan dan Jangka Hayat yang Panjang

Lebar badan：170-90mm

Kebolehulangan：±0.005/0.01mm

Beban Mendatar：120kg

Beban Menegak：50kg

Kelajuan Maksimum：2000mm/s

Julat Perjalanan：900-2200mm

Tetapkan pecutan dan nyahpecutan motor kepada 0.2 saat.

Spesifikasi standard tidak boleh digunakan untuk penggunaan kren terbalik. Jika anda mempunyai sebarang keperluan, sila hubungi kami melalui telefon atau tinggalkan mesej dalam talian.

Masa penghantaran: 7-10 hari

PDF

Muat turun 3D

Muat Turun Cadenas3

Reka bentuk bola empat lajur - ketepatan yang dipertingkatkan

Tanpa jurang, ia boleh bergerak dengan ringan dan mudah ke "alur arka bulat", yang mudah dikekalkan dengan ketepatan tinggi untuk masa yang lama.
Gelongsor dalaman boleh mencapai beban undian yang sama dalam keempat-empat arah, dan boleh digunakan dalam sebarang arah.
Ketegaran tinggi, ketepatan tinggi, geseran rendah, kapasiti beban gerakan berkelajuan tinggi, hayat perkhidmatan yang panjang.

Struktur yang lebih padat

Berbanding dengan produk tradisional, saiz produk telah dikurangkan. Ia mudah dipasang menjadi peralatan dan juga menyumbang kepada pengecilan peralatan itu sendiri.

Perjalanan panjang

Meja gelongsor terbenam empat tiang berskru bola dengan julat perjalanan sehingga 3000mm dan kelajuan maksimum 2200mm/s,

Boleh dipasang secara menegak

Semua siri boleh dipasang secara menegak.

Penyelenggaraan mudah - kos yang sangat rendah

Seluruh siri ini boleh dilincirkan secara luaran tanpa menanggalkan penutup. Ia mempunyai sistem penyimpanan minyak pelincir sendiri dengan reka bentuk struktur tali sawat keluli khas.

Gaya lengkap - pelbagai kelebihan

Dengan perlindungan tali pinggang keluli, ia boleh menghalang objek asing daripada jatuh terus ke dalam meja gelongsor, sekali gus mengurangkan penghasilan habuk; ia boleh digunakan dalam persekitaran bilik bersih dan boleh dilengkapi dengan motor daripada pengeluar dan kaedah pemasangan yang berbeza.

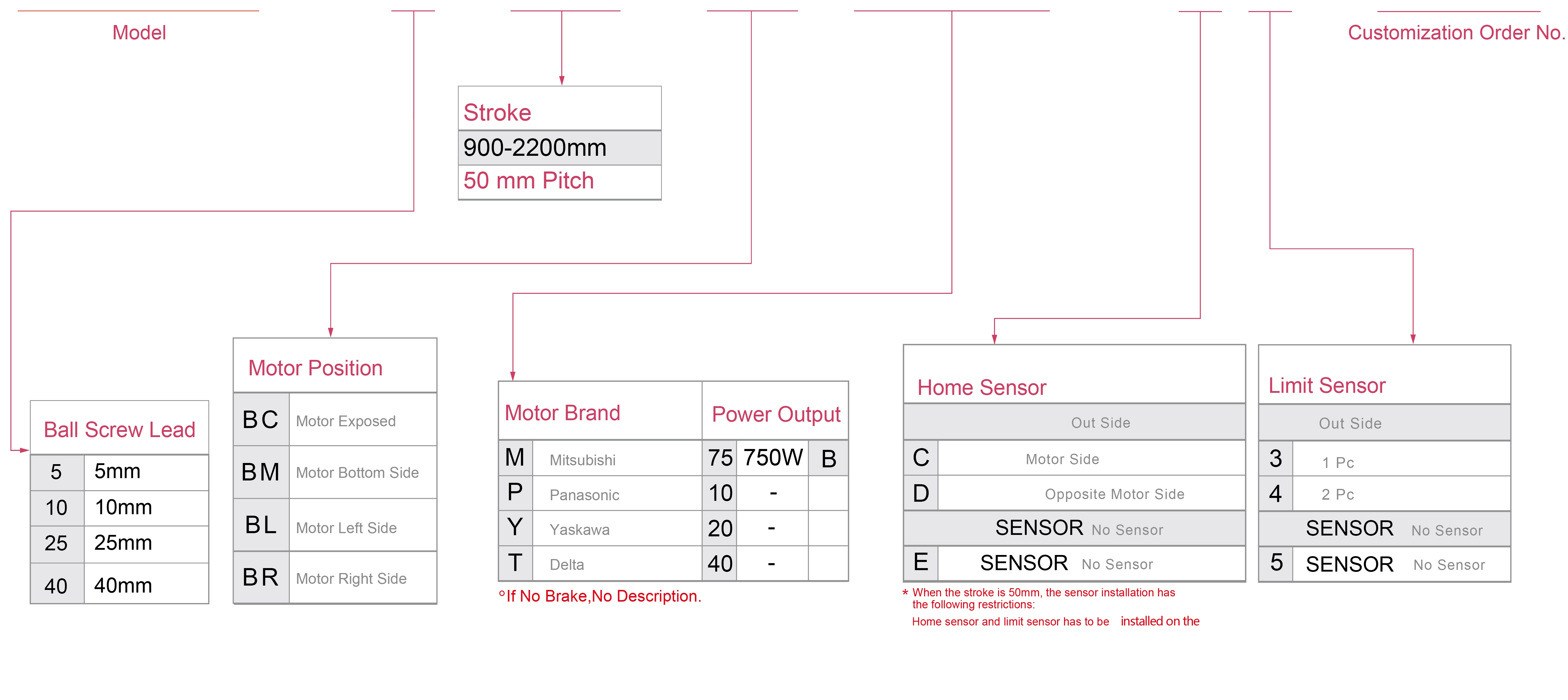

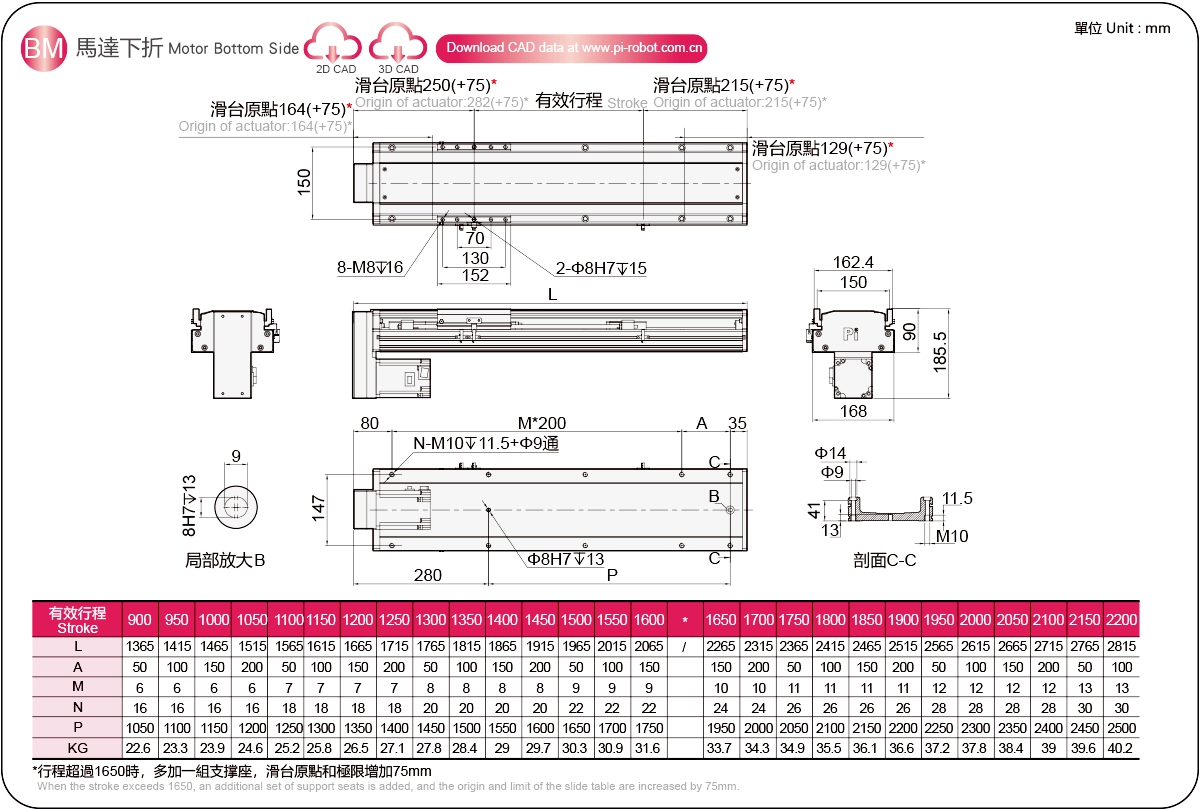

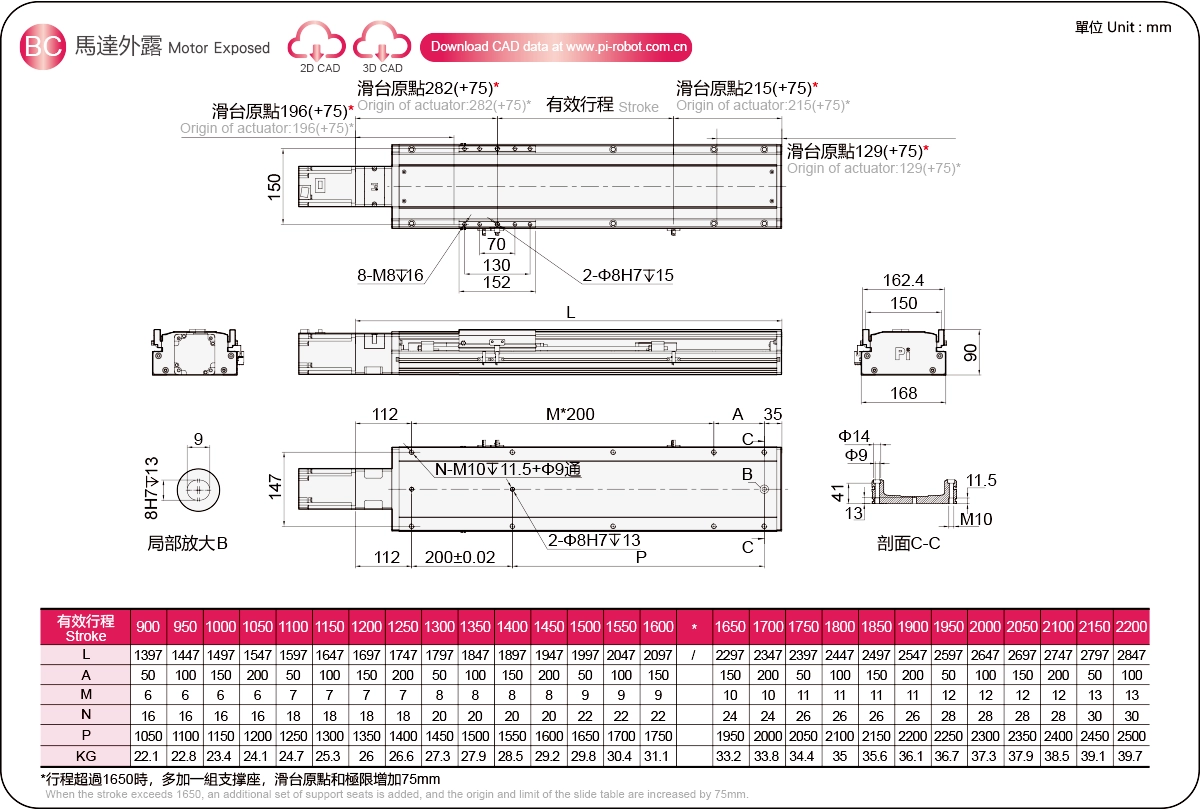

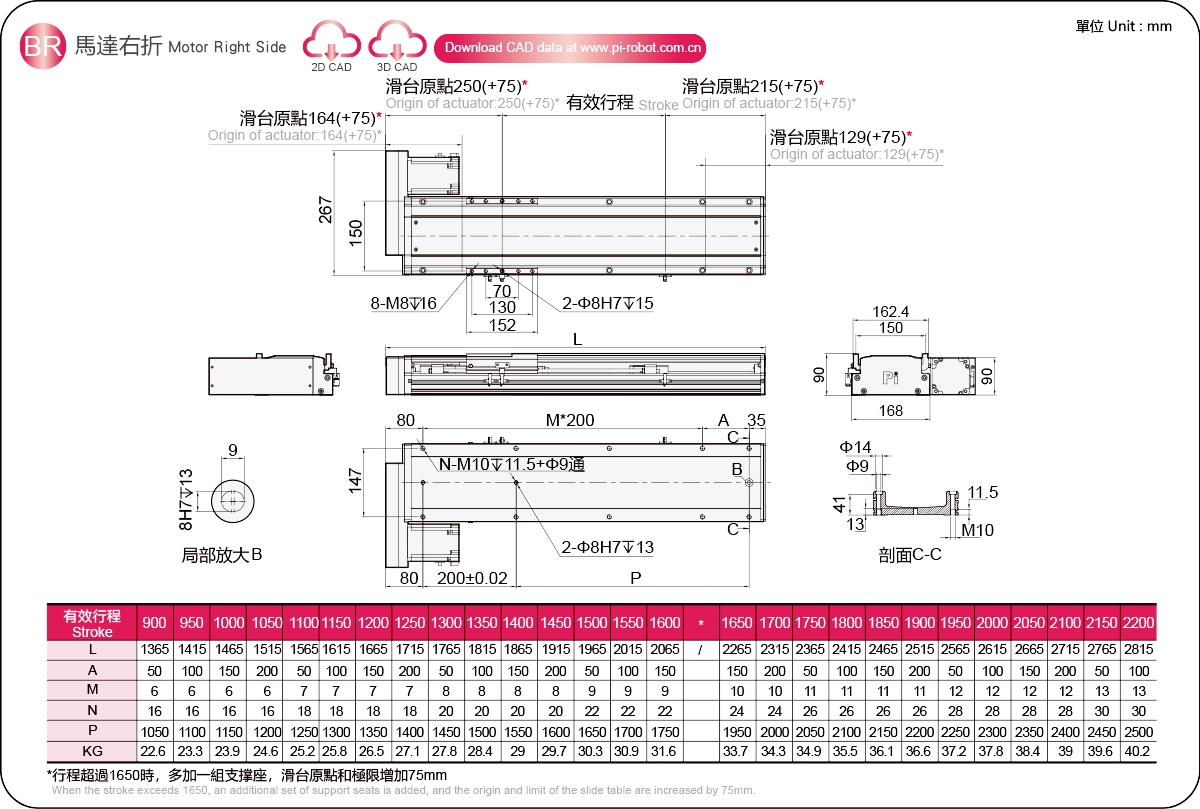

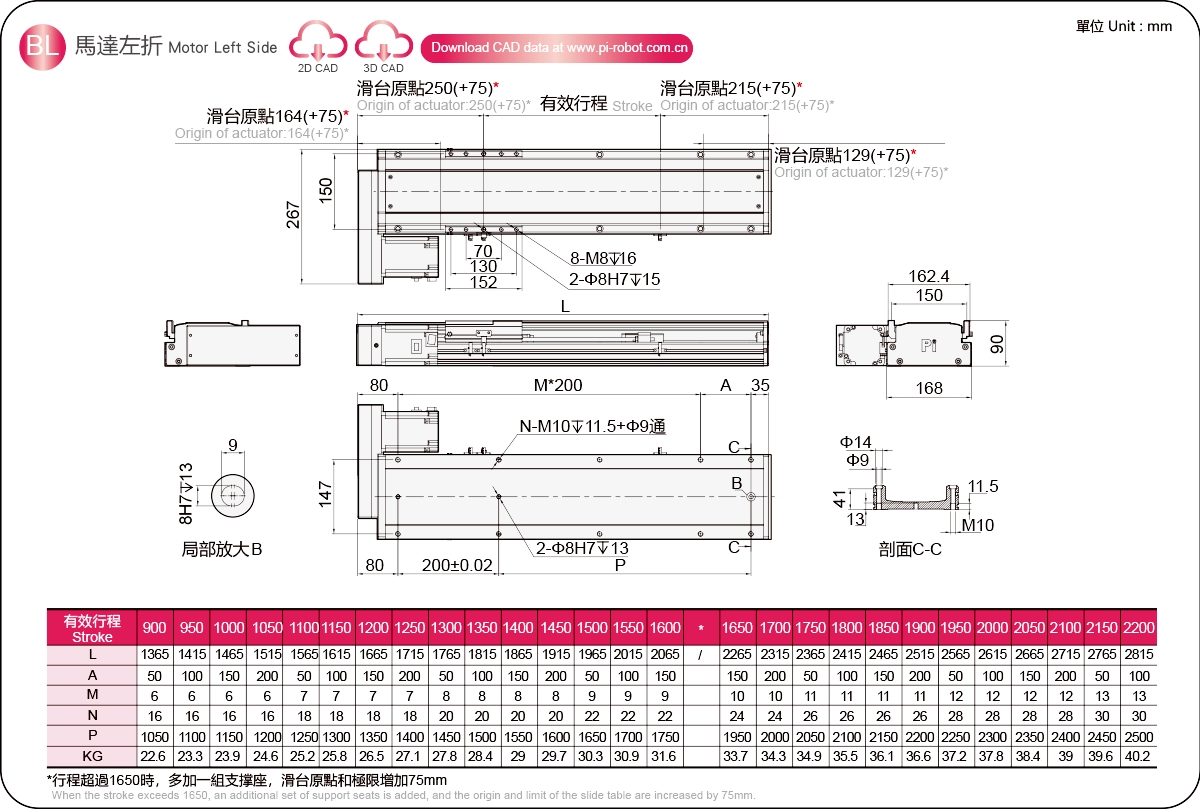

Kaedah Pesanan

GSH17S - L5-900-BC-M75B - C4 -0001

Spesifikasi

Spesifikasi	Kebolehulangan (mm)		±0.005/0.01
	Plumbum Skru Bola (mm)		5	10	20	40
	Kelajuan Maksimum (mm/s) ※1		250	500	1000	2000
	Muatan Maksimum	Mendatar (kg)	120	110	75	35
		Menegak (kg)	50	40	25	10
	Tujahan Berkadar (N)		2563	1281	640	320
	Pitch Strok (mm) ※2		100-1250mm/50mm Pitch
Bahagian	Kuasa Motor Servo AC (W)		750
	Skru Bola Ø (mm)		C7Ø20
	Panduan Linear Ketegaran Tinggi (mm)		Penggerak Skru Bola
	Gandingan (mm)		12X19
	Sensor Rumah	Di luar	EE-SX672(NPN)
		Terbina dalam	EE-SX674(NPN)

Susun Atur Sensor

※1 Nilai pecutan dan penyahpecutan ditetapkan 0.2 saat.

※2 Apabila lejang melebihi 600mm, skru bola akan terhenti. Kami mengesyorkan untuk menurunkan kelajuan kerja dalam keadaan ini. Sila rujuk P85 untuk butiran lanjut.

Overhang yang Dibenarkan

(Unit: mm)

Pemasangan Mendatar		A	B	C
Lead5	70kg	600	180	241
	90kg	400	138	208
	120kg	200	94	156
Lead10	65kg	600	168	234
	85kg	500	126	169
	110kg	400	90	143
Lead20	35kg	500	240	306
	55kg	400	126	195
	75kg	300	90	137
Lead40	15kg	400	294	384
	22kg	300	168	247
	-	-	-	-

(Unit: mm)

Pemasangan Dinding		A	B	C
Lead5	70kg	600	221	174
	90kg	400	176	132
	120kg	200	143	97
Lead10	60kg	600	260	180
	80kg	500	176	132
	110kg	400	143	90
Lead20	30kg	500	368	306
	50kg	400	208	168
	75kg	300	169	90
Lead40	12kg	400	494	384
	22kg	300	247	174
	-	-	-	-

(Unit: mm)

Pemasangan Menegak		A	C
Lead5	20kg	480	480
	30kg	320	320
	50kg	180	180
Lead10	15kg	500	500
	25kg	350	350
	40kg	200	200
Lead20	10kg	450	450
	25kg	250	250
	-	-	-
Lead40	4kg	850	850
	10kg	320	320
	-	-	-

Momen Pemuatan Statik

(Unit: Nm)

SAYA	728
Ahli Parlimen	728
MR	1876

*Nilai tork dalam carta menunjukkan pusat graviti.

*Jangka hayat operasi ialah 10,000km apabila produk digunakan di bawah keadaan yang ditetapkan.

*Maklumat data bukan untuk kegunaan songsang pemasangan siling. Hubungi kami untuk butiran lanjut jika anda ingin menggunakan penggunaan songsang pemasangan siling.

Indeks Spesifikasi Penggerak Elektrik

Gunakan Di Mana	Mod Dipacu	Spesifikasi Model	Output Motor (w)	Lebar (mm)	Ketinggian badan (mm)	Kebolehulangan (mm)	Spesifikasi Skru Bola		Muatan Maksimum (kg)		Kelajuan maksimum (mm/s) *1
							Diameter Luar （mm）	Plumbum (mm)	Mendatar	Menegak
							Diameter Luar （mm）	Plumbum (mm)	Mendatar	Menegak
Standard	Skru Bola	GSH6	100W	60	50	±0.005/0.01	12	5	30	15	250
								5	30	15	250
								10	18 tahun	7	500
								10	18 tahun	7	500
								20	12	3	1000
								20	12	3	1000
		GSH8	400W	80	68	±0.005/0.01	16	5	50	20	250
								5	50	20	250
								10	35	10	500
								10	35	10	500
								20	20	5	1000
								20	20	5	1000
		GSH10	400W	100	70	±0.005/0.01	16	5	60	22	250
								5	60	22	250
								10	45	16	500
								10	45	16	500
								20	30	7	1000
								20	30	7	1000
								32	20	5	1600
								32	20	5	1600
		GSH14	400W	135	78	±0.005/0.01	16	5	110	33	250
								5	110	33	250
								10	88	22	500
								10	88	22	500
								20	40	10	1000
								20	40	10	1000
								32	30	8	1600
								32	30	8	1600
		GSH17	750W	170	90	±0.005/0.01	20	5	120	50	250
								5	120	50	250
								10	110	40	500
								10	110	40	500
								20	75	25	1000
								20	75	25	1000
								40	35	10	2000
								40	35	10	2000
		GSH20	750W	200	102	±0.005/0.01	25	5	150	55	250
								5	150	55	250
								10	140	45	500
								10	140	45	500
								25	95	20	1250
								25	95	20	1250
							20	40	43	12	2000
							20	40	43	12	2000

Siri lejang ekstra panjang

Gunakan Di Mana	Mod Dipacu	Spesifikasi Model	Output Motor (w)	Lebar (mm)	Ketinggian badan (mm)	Kebolehulangan (mm)	Spesifikasi Skru Bola		Muatan Maksimum (kg)		Kelajuan maksimum (mm/s) *1
							Diameter Luar （mm）	Plumbum (mm)	Mendatar	Menegak
							Diameter Luar （mm）	Plumbum (mm)	Mendatar	Menegak
Standard	Skru Bola	GSH10S	400W	100	70	±0.005/0.01	16	5	60	22	250
								5	60	22	250
								10	45	16	500
								10	45	16	500
								20	30	7	1000
								20	30	7	1000
								32	20	5	1600
								32	20	5	1600
		GSH14S	400W	135	78	±0.005/0.01	16	5	110	33	250
								5	110	33	250
								10	88	22	500
								10	88	22	500
								20	40	10	1000
								20	40	10	1000
								32	30	8	1600
								32	30	8	1600
		GSH17S	750W	170	90	±0.005/0.01	20	5	120	50	250
								5	120	50	250
								10	110	40	500
								10	110	40	500
								20	75	25	1000
								20	75	25	1000
								40	35	10	2000
								40	35	10	2000
		GSH20S	750W	200	102	±0.005/0.01	25	5	150	55	250
								5	150	55	250
								10	140	45	500
								10	140	45	500
								25	95	20	1250
								25	95	20	1250
							20	40	43	12	2000
							20	40	43	12	2000
