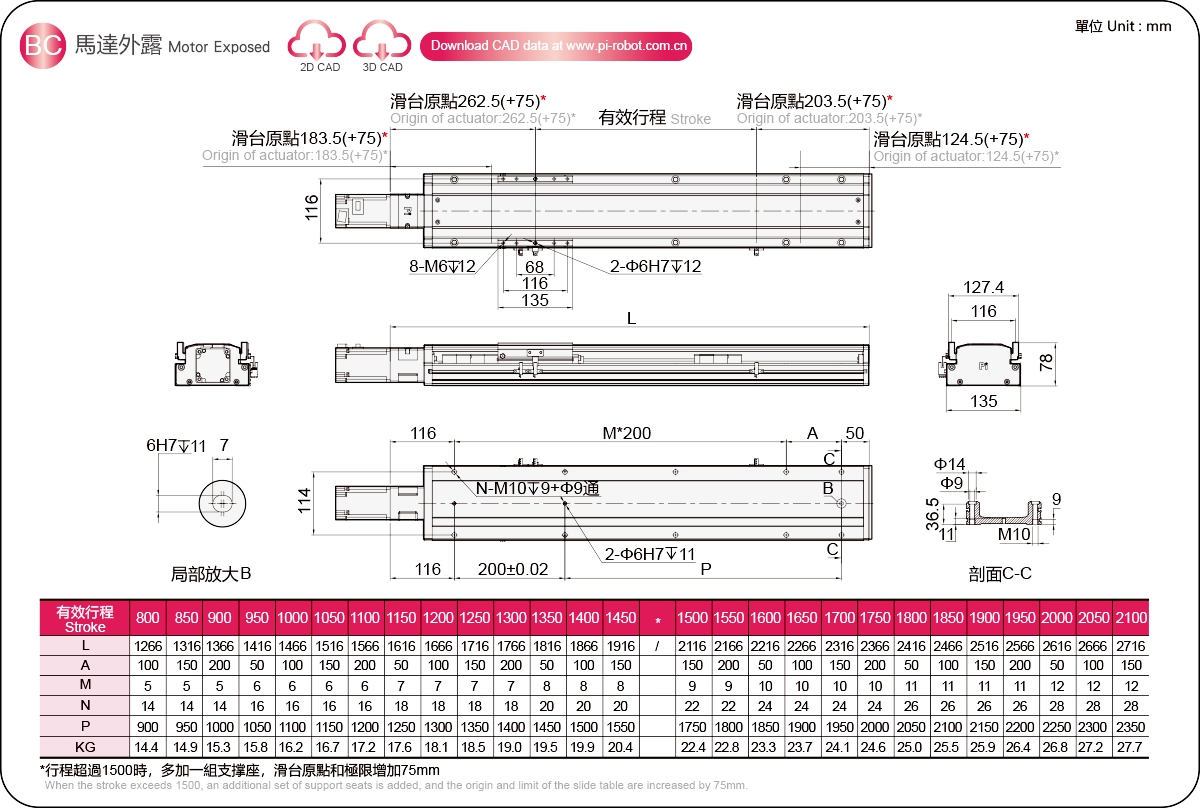

Lokasi semasa：Rumah > produk > Penggerak Skru Bola Standard > Siri GSH > GSH14S Lejang panjang > Motor Terdedah

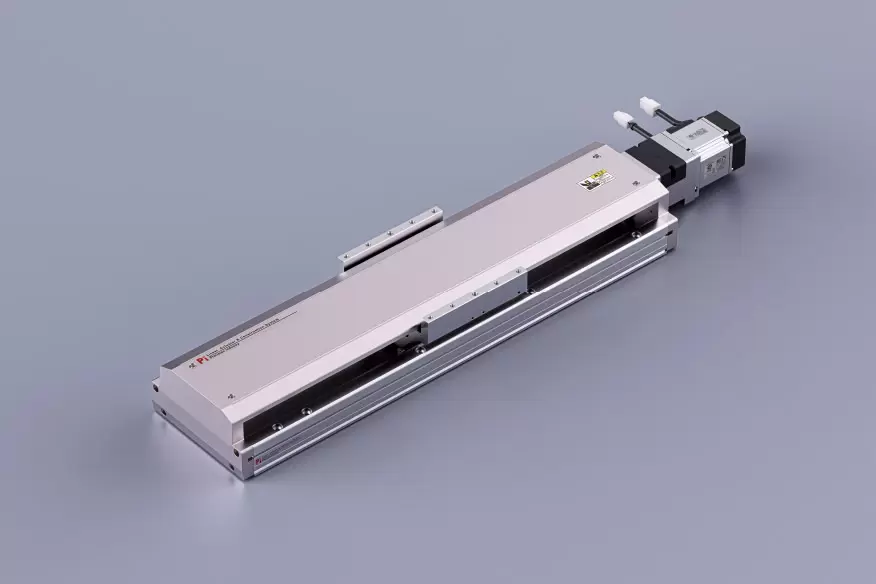

Ringan dan Jangka Hayat Panjang

Lebar badan：135-78mm

Kebolehulangan：±0.005/0.01mm

Beban Mendatar：110kg

Beban Menegak：33kg

Kelajuan Maksimum：1600mm/s

Julat Perjalanan：800-2100mm

Tetapkan pecutan dan nyahpecutan motor kepada 0.2 saat.

Spesifikasi standard tidak boleh digunakan untuk penggunaan kren terbalik. Jika anda mempunyai sebarang keperluan, sila hubungi kami melalui telefon atau tinggalkan mesej dalam talian.

Masa penghantaran: 7-10 hari

PDF

Muat turun 3D

Muat Turun Cadenas3

Reka bentuk bola empat lajur - ketepatan yang dipertingkatkan

Tanpa jurang, ia boleh bergerak dengan ringan dan mudah ke "alur arka bulat", yang mudah untuk mengekalkan ketepatan tinggi untuk masa yang lama.
Gelangsar dalaman boleh mencapai beban undian yang sama dalam keempat-empat arah, dan boleh digunakan ke mana-mana arah.
Ketegaran tinggi, ketepatan tinggi, geseran rendah, kapasiti beban gerakan berkelajuan tinggi, hayat perkhidmatan yang panjang.

Struktur yang lebih padat

Berbanding dengan produk tradisional, saiz produk telah dikurangkan. Ia mudah untuk dipasang ke dalam peralatan dan juga menyumbang kepada pengecilan peralatan itu sendiri.

Perjalanan yang jauh

Meja slaid tertanam empat lajur bola berskru dengan jarak perjalanan sehingga 3000mm dan kelajuan maksimum 2200mm/s,

Boleh dipasang secara menegak

Semua siri boleh dipasang secara menegak.

Penyelenggaraan mudah - kos yang sangat rendah

Keseluruhan siri boleh dilincirkan secara luaran tanpa menanggalkan penutup. Ia mempunyai sistem penyimpanan minyak pelincir sendiri dengan reka bentuk struktur tali pinggang keluli khas.

Gaya lengkap - banyak kelebihan

Dengan perlindungan tali pinggang keluli, ia boleh menghalang objek asing daripada terus jatuh ke dalam meja slaid, mengurangkan penjanaan habuk; ia boleh digunakan dalam persekitaran bilik bersih dan boleh dilengkapi dengan motor daripada pengeluar dan kaedah pemasangan yang berbeza.

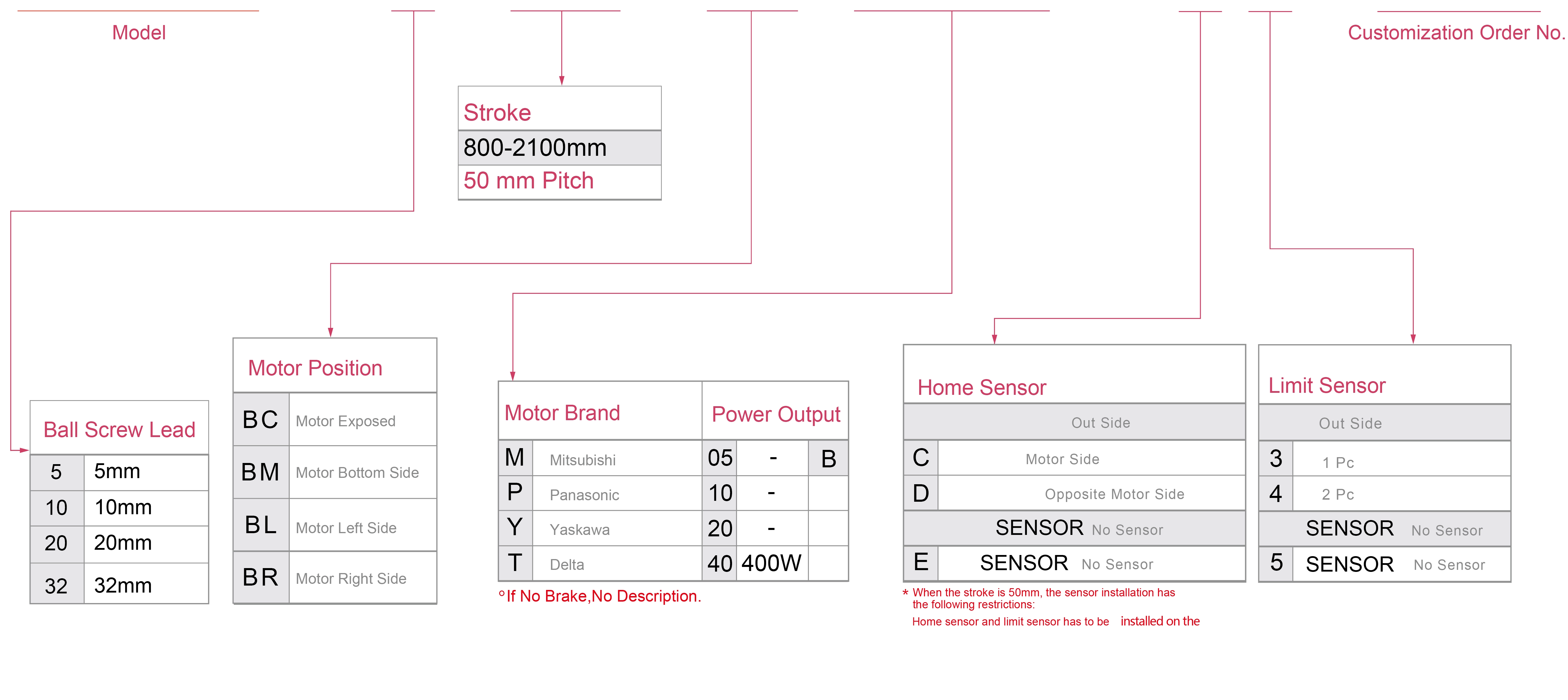

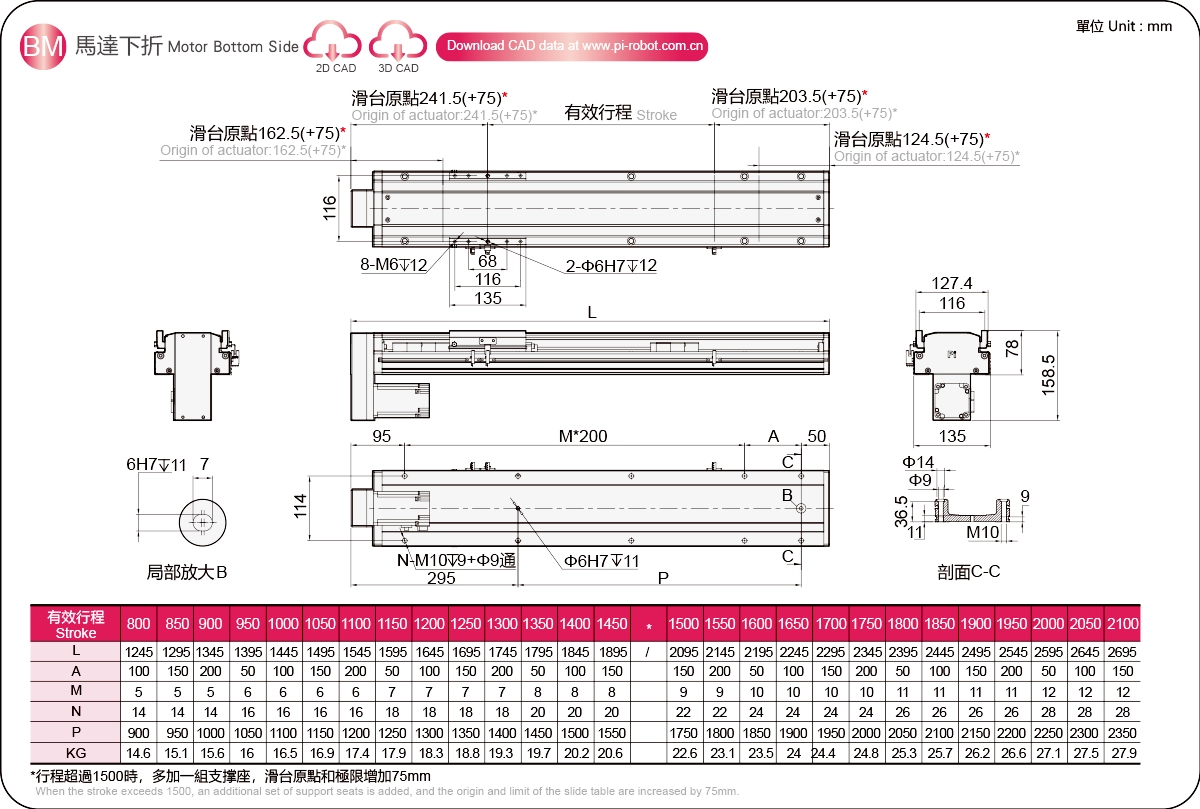

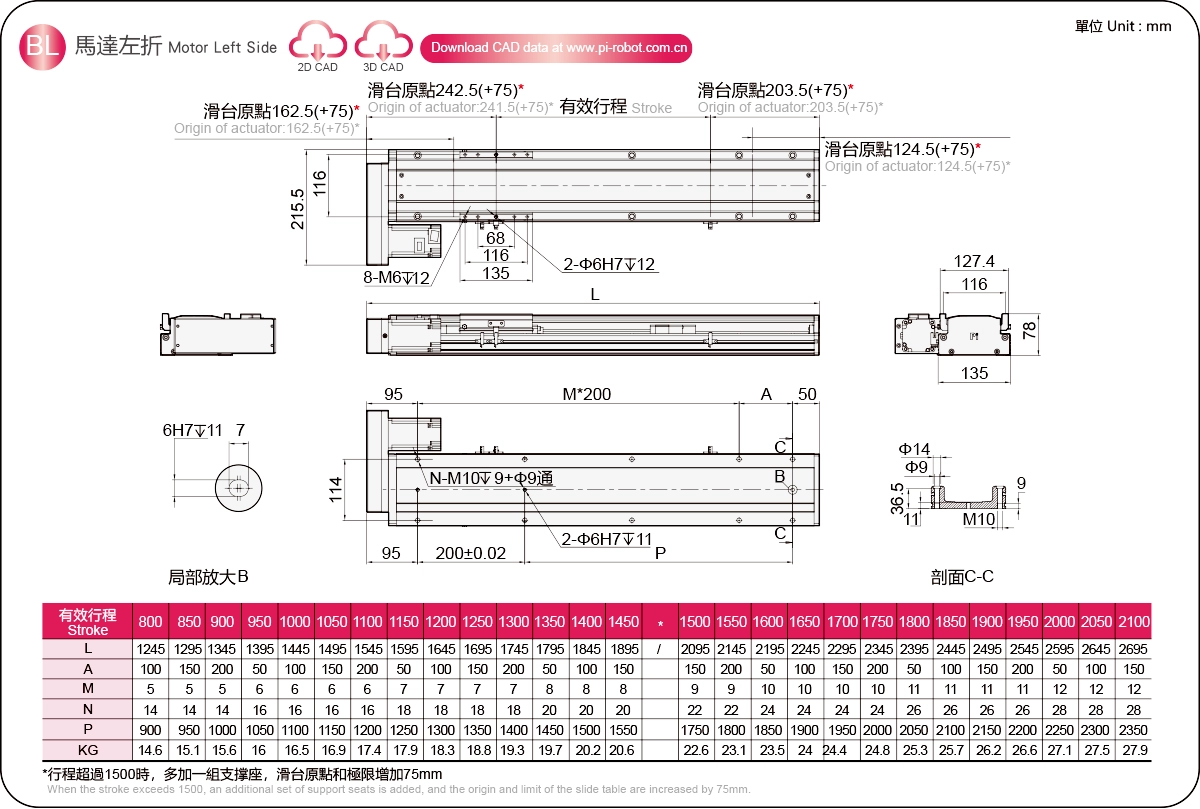

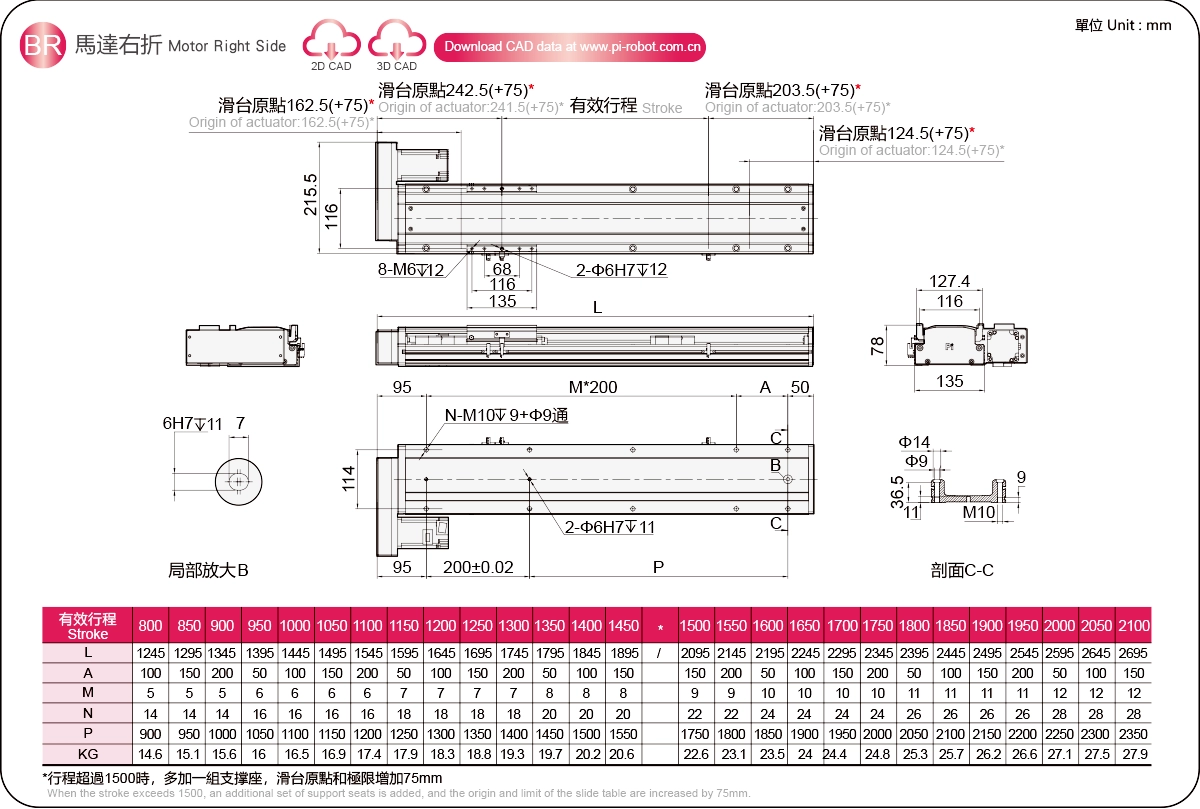

Kaedah Pesanan

GSH14S - L5-800-BC-M40B - C4 -0001

Spesifikasi

Spesifikasi	Kebolehulangan(mm)		±0.005/0.01
	Plumbum Skru Bola (mm)		5	10	20	32
	Kelajuan Maksimum (mm/s) ※1		250	500	1000	1600
	Muatan Maksimum	Mendatar (kg)	110	88	40	30
		Menegak (kg)	33	22	10	8
	Teras Dinilai (N)		1388	694	347	218
	Padang Lejang (mm) ※2		Padang 800-2100mm/50mm
bahagian	Kuasa Motor Servo AC (W)		400
	Skru Bola Ø (mm)		C7Ø16
	Panduan Linear Ketegaran Tinggi(mm)		Penggerak Skru Bola
	Gandingan (mm)		14X10
	Penderia Rumah	Di luar	EE-SX672(NPN)
		terbina dalam	EE-SX674(NPN)

Reka Letak Sensor

※1 Nilai pecutan dan nyahpecutan ditetapkan 0.2 saat.

※2 Apabila pukulan melebihi 600mm, kehabisan skru bebola akan berlaku. Kami mengesyorkan untuk menurunkan kelajuan kerja dalam keadaan ini. Sila rujuk P85 untuk butiran.

Tergantung Dibenarkan

(Unit : mm)

Pemasangan Mendatar		A	B	C
Memimpin5	60kg	500	166	280
	80kg	300	120	214
	110kg	200	90	131
Memimpin10	30kg	500	324	405
	50kg	400	176	243
	88kg	300	80	135
Memimpin20	12kg	600	636	878
	22kg	500	300	439
	40kg	400	145	203
Memimpin32	15kg	500	162	300
	25kg	300	98	200
	30kg	200	90	180

(Unit : mm)

Pemasangan Dinding		A	B	C
Memimpin5	50kg	300	150	300
	70kg	200	120	250
	100kg	150	60	200
Memimpin10	35kg	350	200	400
	55kg	220	120	350
	88kg	150	60	250
Memimpin20	12kg	630	452	700
	20kg	380	320	600
	40kg	180	150	500
Memimpin32	15kg	300	220	500
	25kg	180	120	350
	30kg	150	110	250

(Unit : mm)

Pemasangan Menegak		A	C
Memimpin5	15kg	500	500
	22kg	350	350
	33kg	230	230
Memimpin10	10kg	620	620
	14kg	480	480
	22kg	300	300
Memimpin20	7kg	750	750
	10kg	550	550
	-	-	-
Memimpin32	5kg	660	660
	8kg	402	402
	-	-	-

Detik Pemuatan Statik

(Unit : Nm)

SAYA	584
Ahli Parlimen	584
ENCIK	1224

*Nilai tork dalam carta menunjukkan pusat graviti.

*Hayat operasi ialah 10,000km apabila produk digunakan di bawah syarat yang ditetapkan.

*Maklumat data bukan untuk kegunaan songsang pemasangan siling. Hubungi kami untuk butiran jika anda ingin menggunakan penggunaan songsang pemasangan siling.

Indeks Spesifikasi Penggerak Elektrik

Gunakan Di Mana	Mod Didorong	Spesifikasi Model	Keluaran Motor (w)	Lebar (mm)	Ketinggian badan (mm)	Kebolehulangan (mm)	Spesifikasi Skru Bola		Muatan Maksimum(kg)		Kelajuan maksimum (mm/s) *1
							Diameter Luar （mm）	Plumbum(mm)	Mendatar	Menegak
							Diameter Luar （mm）	Plumbum(mm)	Mendatar	Menegak
Stndard	Skru Bola	GSH6	100W	60	50	±0.005/0.01	12	5	30	15	250
								5	30	15	250
								10	18	7	500
								10	18	7	500
								20	12	3	1000
								20	12	3	1000
		GSH8	400W	80	68	±0.005/0.01	16	5	50	20	250
								5	50	20	250
								10	35	10	500
								10	35	10	500
								20	20	5	1000
								20	20	5	1000
		GSH10	400W	100	70	±0.005/0.01	16	5	60	22	250
								5	60	22	250
								10	45	16	500
								10	45	16	500
								20	30	7	1000
								20	30	7	1000
								32	20	5	1600
								32	20	5	1600
		GSH14	400W	135	78	±0.005/0.01	16	5	110	33	250
								5	110	33	250
								10	88	22	500
								10	88	22	500
								20	40	10	1000
								20	40	10	1000
								32	30	8	1600
								32	30	8	1600
		GSH17	750W	170	90	±0.005/0.01	20	5	120	50	250
								5	120	50	250
								10	110	40	500
								10	110	40	500
								20	75	25	1000
								20	75	25	1000
								40	35	10	2000
								40	35	10	2000
		GSH20	750W	200	102	±0.005/0.01	25	5	150	55	250
								5	150	55	250
								10	140	45	500
								10	140	45	500
								25	95	20	1250
								25	95	20	1250
							20	40	43	12	2000
							20	40	43	12	2000

Siri strok yang lebih panjang

Gunakan Di Mana	Mod Didorong	Spesifikasi Model	Keluaran Motor (w)	Lebar (mm)	Ketinggian badan (mm)	Kebolehulangan (mm)	Spesifikasi Skru Bola		Muatan Maksimum(kg)		Kelajuan maksimum (mm/s) *1
							Diameter Luar （mm）	Plumbum(mm)	Mendatar	Menegak
							Diameter Luar （mm）	Plumbum(mm)	Mendatar	Menegak
Stndard	Skru Bola	GSH10S	400W	100	70	±0.005/0.01	16	5	60	22	250
								5	60	22	250
								10	45	16	500
								10	45	16	500
								20	30	7	1000
								20	30	7	1000
								32	20	5	1600
								32	20	5	1600
		GSH14S	400W	135	78	±0.005/0.01	16	5	110	33	250
								5	110	33	250
								10	88	22	500
								10	88	22	500
								20	40	10	1000
								20	40	10	1000
								32	30	8	1600
								32	30	8	1600
		GSH17S	750W	170	90	±0.005/0.01	20	5	120	50	250
								5	120	50	250
								10	110	40	500
								10	110	40	500
								20	75	25	1000
								20	75	25	1000
								40	35	10	2000
								40	35	10	2000
		GSH20S	750W	200	102	±0.005/0.01	25	5	150	55	250
								5	150	55	250
								10	140	45	500
								10	140	45	500
								25	95	20	1250
								25	95	20	1250
							20	40	43	12	2000
							20	40	43	12	2000
