Ringan dan Jangka Hayat yang Panjang

Lebar badan: 54mm

Kebolehulangan：±0.04mm

Beban Mendatar：10kg

Kelajuan Maksimum：2000mm/s

Julat Perjalanan：50-650mm

Tetapkan pecutan dan nyahpecutan motor kepada 0.2 saat.

Spesifikasi standard tidak boleh digunakan untuk penggunaan kren terbalik. Jika anda mempunyai sebarang keperluan, sila hubungi kami melalui telefon atau tinggalkan mesej dalam talian.

Masa penghantaran: 7-10 hari

PDF

Muat turun 3D

Muat Turun Cadenas3

Rel panduan bola terbenam berketepatan tinggi

Ketegangan tali pinggang boleh laras dan pelbagai pilihan tempat duduk slaid

Badan ketegaran tinggi: Terokai penggunaan struktur penyemperitan aluminium bersepadu dan dapatkan reka bentuk struktur nisbah ketegaran kepada berat terbaik melalui analisis elemen. Penutup atas anti belitan: Dengan reka bentuk anti belitan khas, penutup atas tidak mudah dipintal atau cacat semasa penggunaan jarak jauh.

Pemilihan pelbagai gaya

Boleh dipasangkan dengan motor servo dari pelbagai jenama. Kedudukan pemasangan motor berbilang arah tersedia untuk pemilihan, menjadikan reka bentuk mesin lebih fleksibel. Jenis tali pinggang yang sesuai boleh dipilih berdasarkan senario penggunaan

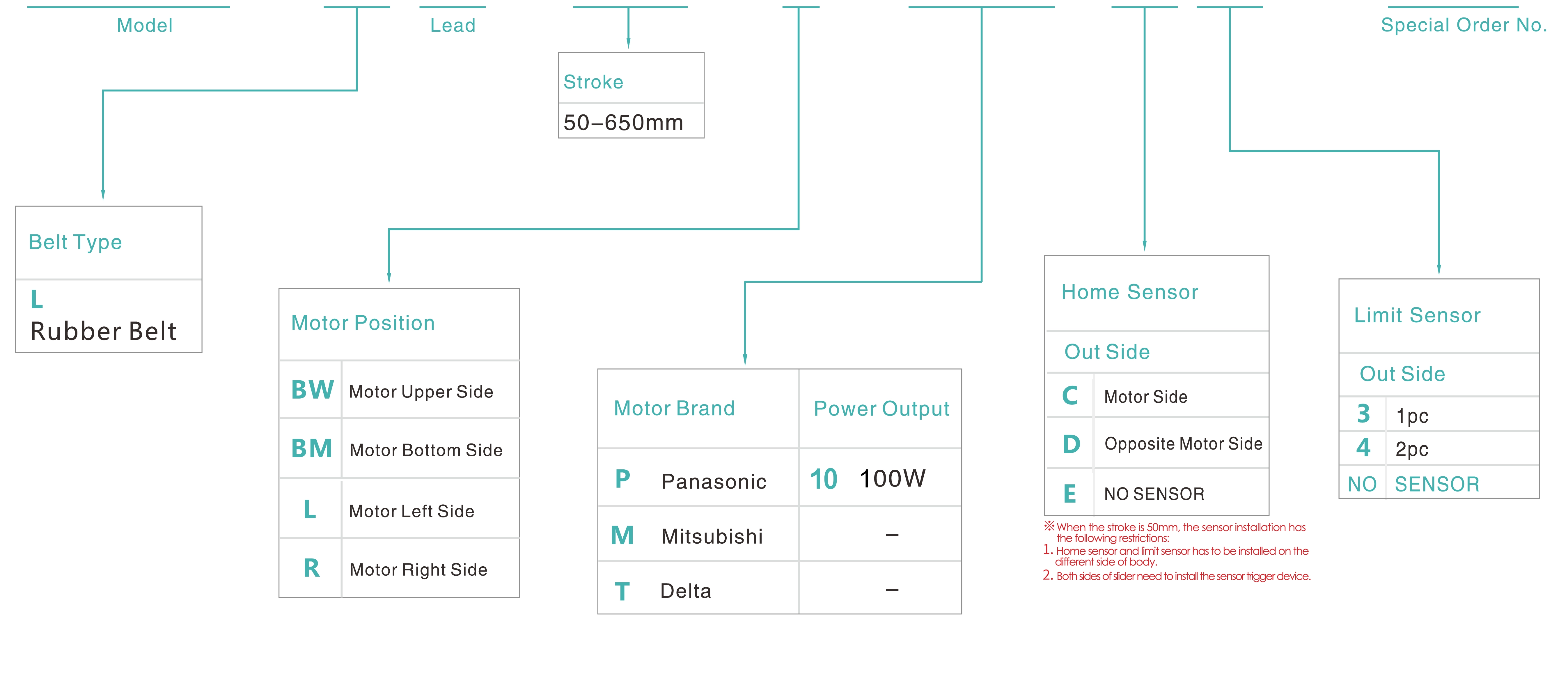

Kaedah Pesanan

GRP5M- L 40 -100 - L -M10 -C 4 - 0001

Spesifikasi

Spesifikasi	Kebolehulangan(mm)		±0.04
	Plumbum (mm)		40
	Kelajuan Maksimum (mm/s)		2000
	Muatan Maksimum	Mendatar (kg)	5（Gelongsor berganda）
		Menegak (kg)	-
	Teras Dinilai (N)		48
	Padang Lejang (mm)		Padang 50-650mm/50mm
bahagian	Kuasa Motor Servo AC (W)		100W
	Lebar Bola (mm)		9
	Gandingan (mm)		8X8
	Penderia Rumah	Di luar	EE-SX674(NPN)

Reka Letak Sensor

Nilai pecutan dan nyahpecutan ditetapkan 0.4 saat.

Tergantung Dibenarkan

(Unit : mm)

Pemasangan Mendatar	A	B	C
2kg	320	120	130
3.5kg	220	70	80
5kg	175	55	60

(Unit : mm)

Pemasangan Dinding	A	B	C
2kg	130	120	320
3.5kg	75	70	320
5kg	65	55	170

Detik Pemuatan Statik

(Unit : Nm)

SAYA	103
Ahli Parlimen	103
ENCIK	144

*Nilai tork dalam carta menunjukkan pusat graviti.

*Hayat operasi ialah 10,000km apabila produk digunakan di bawah syarat yang ditetapkan.

Indeks Spesifikasi Penggerak Elektrik

Gunakan Di Mana	Mod Didorong	Spesifikasi Model	Mekanisme Pengurangan	Keluaran Motor (w)	Lebar (mm)	Kebolehulangan (mm)	Spesifikasi tali pinggang		Muatan Maksimum(kg)		Kelajuan maksimum (mm/s) *1
Gunakan Di Mana	Mod Didorong	Spesifikasi Model	Mekanisme Pengurangan	Keluaran Motor (w)	Lebar (mm)	Kebolehulangan (mm)	Lebar tali pinggang(mm)	Plumbum(mm)	Mendatar	Menegak	Kelajuan maksimum (mm/s) *1
Standard	Balt	GRP 5	Tidak	100W	54	±0.04	9	40	5	-	2000
		GRP 8	Tidak	200W	82	±0.04	15	48	15	-	2400
		GRP 12	ya	400W	120	±0.04	25	40	25	-	2000
		GRP 15	ya	400W	150	±0.04	30	40	45	-	2000

*1Kelajuan tertinggi adalah berdasarkan rpm motor servo maksimum(3000).

Penggerak Skru Bola Lejang Panjang

Gunakan Di Mana	Mod Didorong	Spesifikasi Model	Mekanisme Pengurangan	Keluaran Motor (w)	Lebar (mm)	Kebolehulangan (mm)	Spesifikasi tali pinggang		Muatan Maksimum(kg)		Kelajuan maksimum (mm/s) *1
Gunakan Di Mana	Mod Didorong	Spesifikasi Model	Mekanisme Pengurangan	Keluaran Motor (w)	Lebar (mm)	Kebolehulangan (mm)	Lebar tali pinggang(mm)	Plumbum(mm)	Mendatar	Menegak	Kelajuan maksimum (mm/s) *1
Standard	Balt	GRP 5J	Tidak	100W	54	±0.04	9	40	10	-	2000
		GRP 8M	Tidak	200W	82	±0.04	15	48	15	-	2400
		GRP12M	Tidak	400W	120	±0.04	25	40	25	-	2000

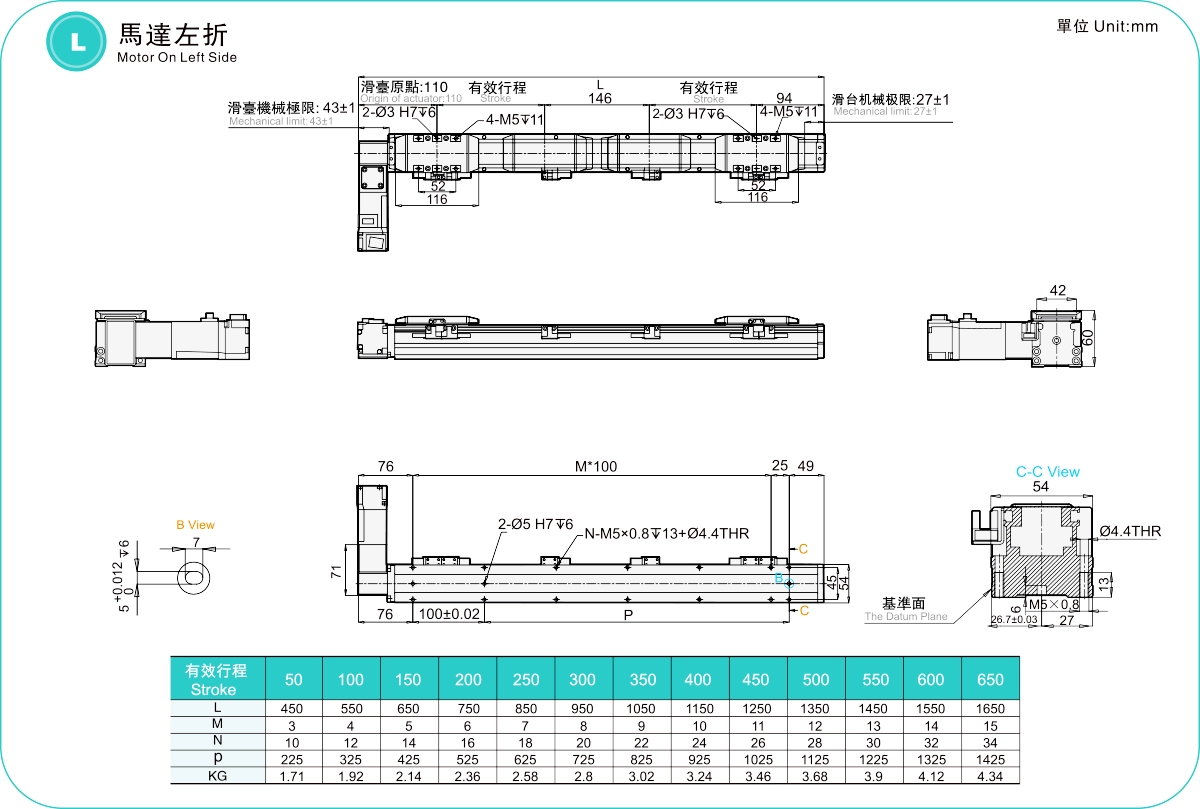

Motor Kiri / Motor Kanan
