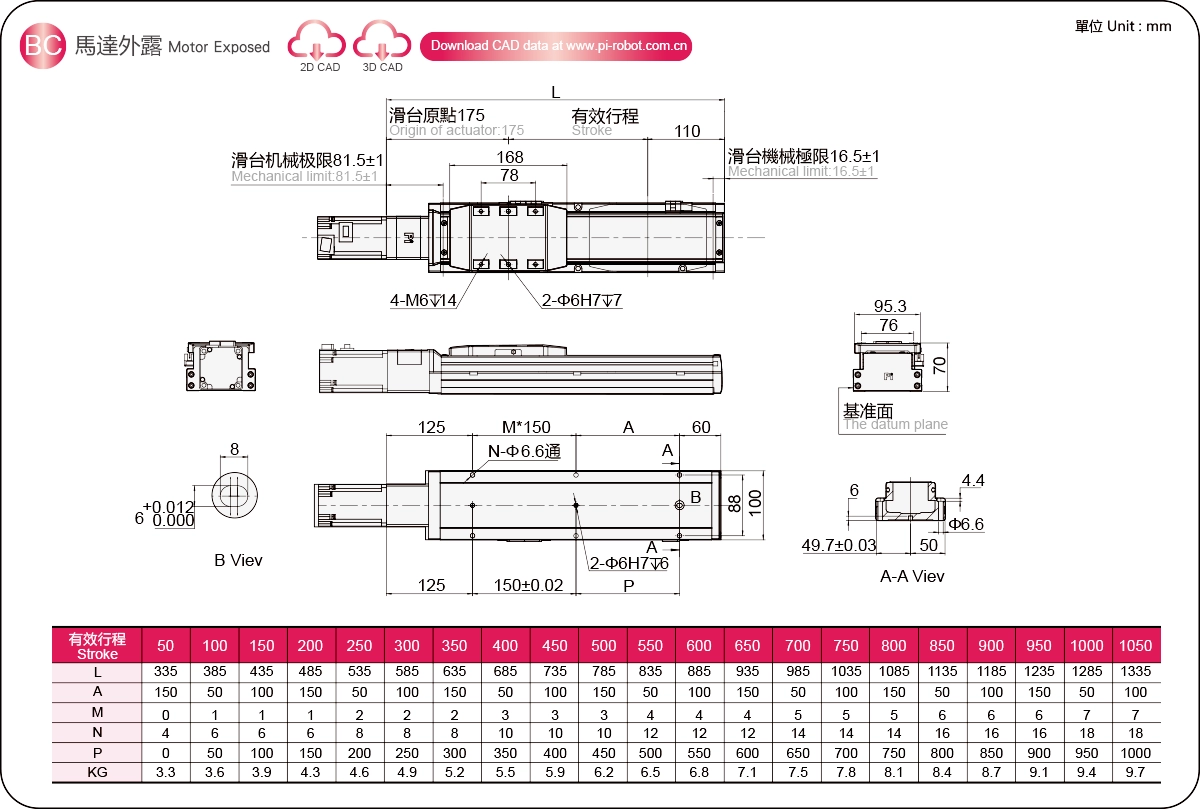

Lokasi sekarang：Rumah > Produk > Penggerak Skru Bola Standard > Siri GSH > GSH10 > Motor Terdedah

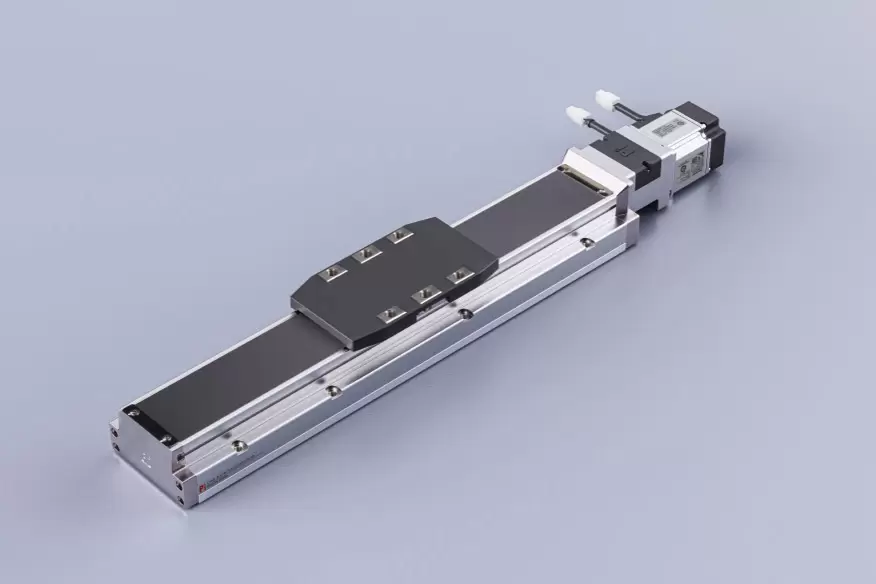

Ringan dan Jangka Hayat yang Panjang

Lebar badan：100-70mm

Kebolehulangan：±0.005/0.01mm

Beban Mendatar：60kg

Beban Menegak：22kg

Kelajuan Maksimum：1600mm/s

Julat Perjalanan：50-1050mm

Tetapkan pecutan dan nyahpecutan motor kepada 0.2 saat.

Spesifikasi standard tidak boleh digunakan untuk penggunaan kren terbalik. Jika anda mempunyai sebarang keperluan, sila hubungi kami melalui telefon atau tinggalkan mesej dalam talian.

Masa penghantaran: 7-10 hari

PDF

Muat turun 3D

Muat Turun Cadenas3

Reka bentuk bola empat lajur - ketepatan yang dipertingkatkan

Tanpa jurang, ia boleh bergerak dengan ringan dan mudah ke "alur arka bulat", yang mudah dikekalkan dengan ketepatan tinggi untuk masa yang lama.
Gelongsor dalaman boleh mencapai beban undian yang sama dalam keempat-empat arah, dan boleh digunakan dalam sebarang arah.
Ketegaran tinggi, ketepatan tinggi, geseran rendah, kapasiti beban gerakan berkelajuan tinggi, hayat perkhidmatan yang panjang.

Struktur yang lebih padat

Berbanding dengan produk tradisional, saiz produk telah dikurangkan. Ia mudah dipasang menjadi peralatan dan juga menyumbang kepada pengecilan peralatan itu sendiri.

Perjalanan panjang

Meja gelongsor terbenam empat tiang berskru bola dengan julat perjalanan sehingga 3000mm dan kelajuan maksimum 2200mm/s,

Boleh dipasang secara menegak

Semua siri boleh dipasang secara menegak.

Penyelenggaraan mudah - kos yang sangat rendah

Seluruh siri ini boleh dilincirkan secara luaran tanpa menanggalkan penutup. Ia mempunyai sistem penyimpanan minyak pelincir sendiri dengan reka bentuk struktur tali sawat keluli khas.

Gaya lengkap - pelbagai kelebihan

Dengan perlindungan tali pinggang keluli, ia boleh menghalang objek asing daripada jatuh terus ke dalam meja gelongsor, sekali gus mengurangkan penghasilan habuk; ia boleh digunakan dalam persekitaran bilik bersih dan boleh dilengkapi dengan motor daripada pengeluar dan kaedah pemasangan yang berbeza.

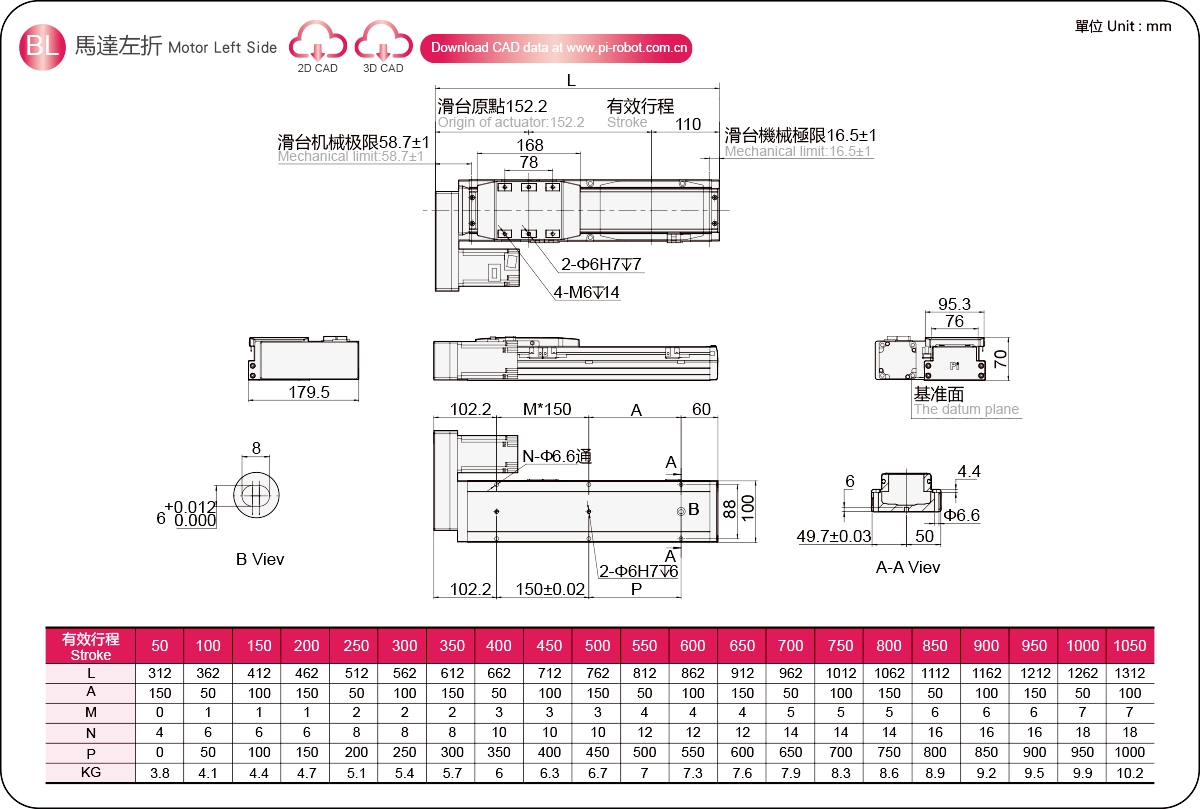

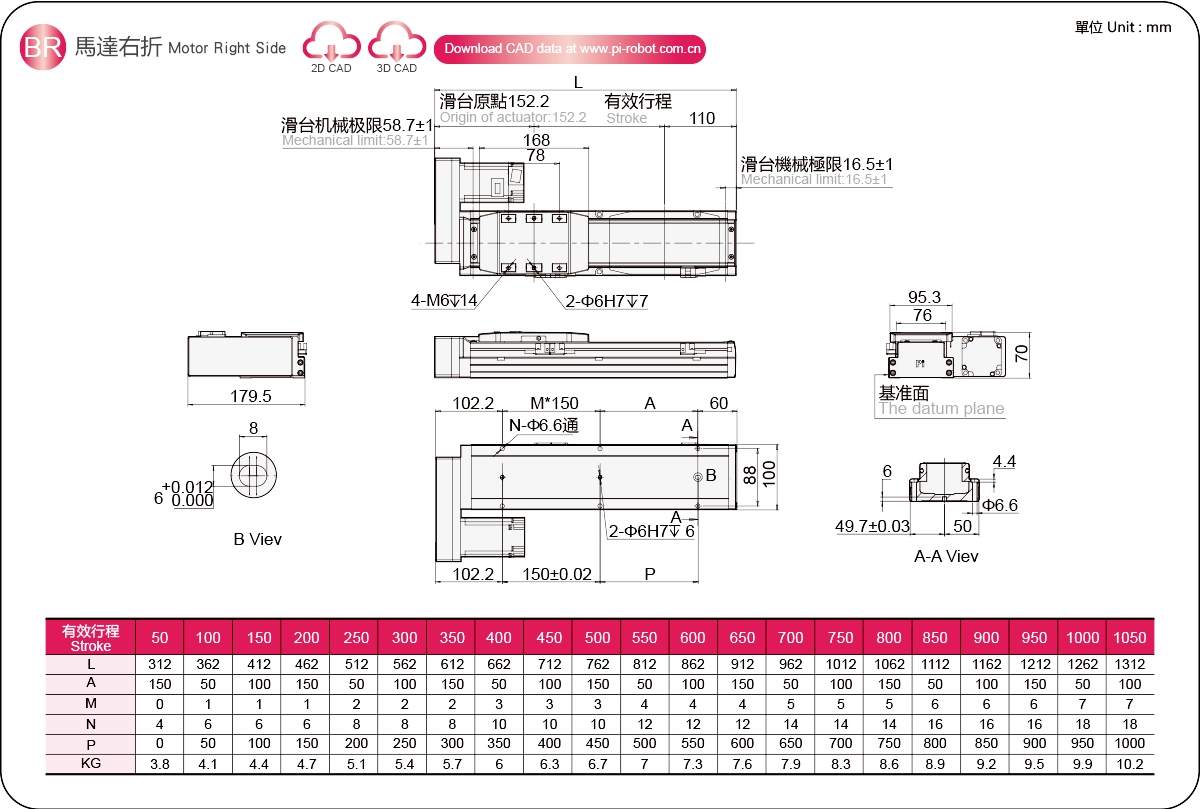

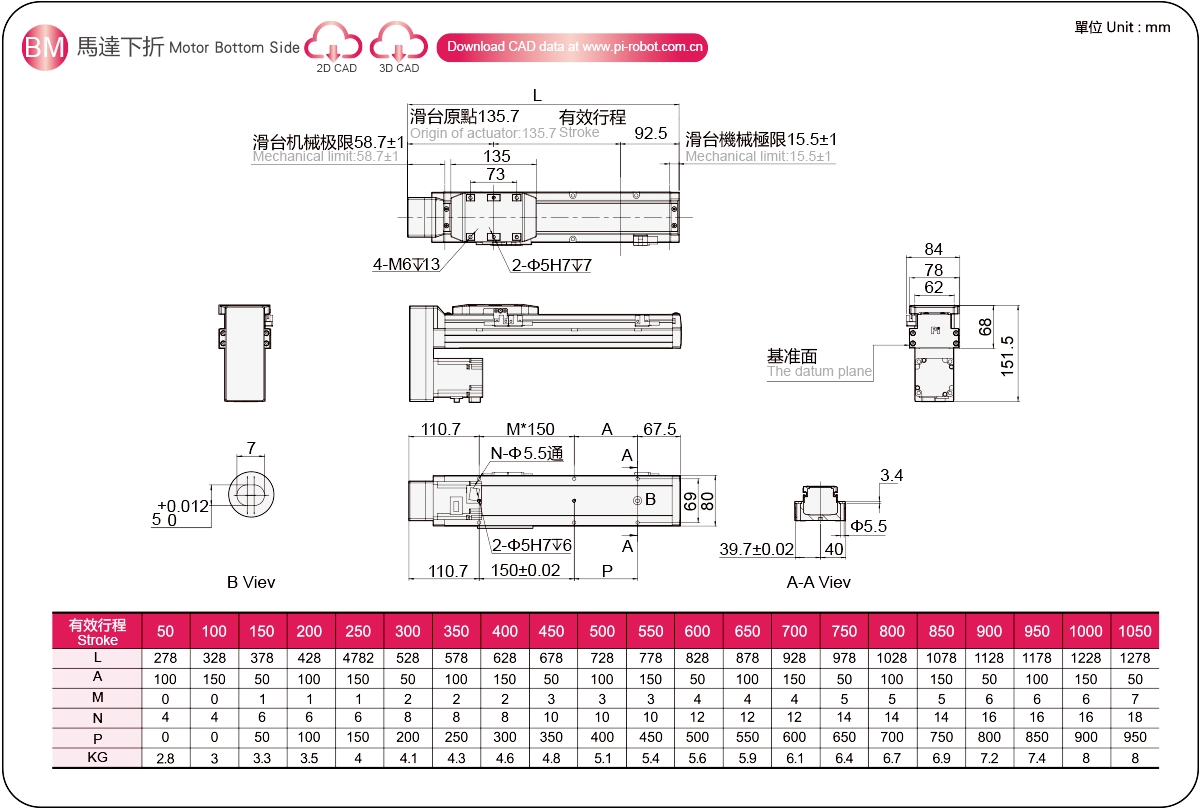

Kaedah Pesanan

GSH10 - L5 - 100 - BC- M40B - C 4 - 0001

Spesifikasi

Spesifikasi	Kebolehulangan (mm)		±0.005/0.01
	Plumbum Skru Bola (mm)		5	10	20	32
	Kelajuan Maksimum (mm/s) ※1		250	500	1000	1600
	Muatan Maksimum	Mendatar (kg)	60	50	30	20
		Menegak (kg)	22	16	7	5
	Tujahan Berkadar (N)		1388	694	347	218
	Pitch Strok (mm) ※2		50-1050mm/50mm Pitch
Bahagian	Kuasa Motor Servo AC (W)		400
	Skru Bola Ø (mm)		C7Ø16
	Panduan Linear Ketegaran Tinggi (mm)		Penggerak Skru Bola
	Gandingan (mm)		10X14
	Sensor Rumah	Di luar	EE-SX672(NPN)
		Terbina dalam	EE-SX674(NPN)

Susun Atur Sensor

※1 Nilai pecutan dan penyahpecutan ditetapkan 0.2 saat.

※2 Apabila lejang melebihi 600mm, skru bola akan terhenti. Kami mengesyorkan untuk menurunkan kelajuan kerja dalam keadaan ini. Sila rujuk P85 untuk butiran lanjut.

Overhang yang Dibenarkan

(Unit: mm)

Pemasangan Mendatar		A	B	C
Lead5	30kg	400	162	247
	40kg	200	110	170
	60kg	100	62	103
Lead10	25kg	400	180	237
	40kg	200	90	165
	50kg	100	66	88
Lead20	10kg	400	384	494
	20kg	300	162	241
	30kg	200	110	143
Lead32	5kg	400	324	455
	10kg	300	114	208
	20kg	100	72	117

(Unit: mm)

Pemasangan Dinding		A	B	C
Lead5	30kg	230	100	400
	40kg	160	85	200
	60kg	101	50	100
Lead10	25kg	235	110	400
	40kg	130	70	200
	50kg	100	58	100
Lead20	10kg	420	210	500
	20kg	235	85	250
	30kg	115	75	150
Lead32	5kg	429	300	400
	10kg	230	130	250
	20kg	130	68	100

(Unit: mm)

Pemasangan Menegak		A	C
Lead5	5kg	720	720
	15kg	240	240
	20kg	150	150
Lead10	5kg	650	650
	10kg	320	320
	16kg	200	200
Lead20	3kg	750	750
	7kg	350	350
	-	-	-
Lead32	3kg	500	500
	5kg	300	300
	-	-	-

Momen Pemuatan Statik

(Unit: Nm)

SAYA	384
Ahli Parlimen	384
MR	771

*Nilai tork dalam carta menunjukkan pusat graviti.

*Jangka hayat operasi ialah 10,000km apabila produk digunakan di bawah keadaan yang ditetapkan.

*Maklumat data bukan untuk kegunaan songsang pemasangan siling. Hubungi kami untuk butiran lanjut jika anda ingin menggunakan penggunaan songsang pemasangan siling.

Indeks Spesifikasi Penggerak Elektrik

Gunakan Di Mana	Mod Dipacu	Spesifikasi Model	Output Motor (w)	Lebar (mm)	Ketinggian badan (mm)	Kebolehulangan (mm)	Spesifikasi Skru Bola		Muatan Maksimum (kg)		Kelajuan maksimum (mm/s) *1
							Diameter Luar （mm）	Plumbum (mm)	Mendatar	Menegak
							Diameter Luar （mm）	Plumbum (mm)	Mendatar	Menegak
Standard	Skru Bola	GSH6	100W	60	50	±0.005/0.01	12	5	30	15	250
								5	30	15	250
								10	18 tahun	7	500
								10	18 tahun	7	500
								20	12	3	1000
								20	12	3	1000
		GSH8	400W	80	68	±0.005/0.01	16	5	50	20	250
								5	50	20	250
								10	35	10	500
								10	35	10	500
								20	20	5	1000
								20	20	5	1000
		GSH10	400W	100	70	±0.005/0.01	16	5	60	22	250
								5	60	22	250
								10	45	16	500
								10	45	16	500
								20	30	7	1000
								20	30	7	1000
								32	20	5	1600
								32	20	5	1600
		GSH14	400W	135	78	±0.005/0.01	16	5	110	33	250
								5	110	33	250
								10	88	22	500
								10	88	22	500
								20	40	10	1000
								20	40	10	1000
								32	30	8	1600
								32	30	8	1600
		GSH17	750W	170	90	±0.005/0.01	20	5	120	50	250
								5	120	50	250
								10	110	40	500
								10	110	40	500
								20	75	25	1000
								20	75	25	1000
								40	35	10	2000
								40	35	10	2000
		GSH20	750W	200	102	±0.005/0.01	25	5	150	55	250
								5	150	55	250
								10	140	45	500
								10	140	45	500
								25	95	20	1250
								25	95	20	1250
							20	40	43	12	2000
							20	40	43	12	2000

Siri lejang ekstra panjang

Gunakan Di Mana	Mod Dipacu	Spesifikasi Model	Output Motor (w)	Lebar (mm)	Ketinggian badan (mm)	Kebolehulangan (mm)	Spesifikasi Skru Bola		Muatan Maksimum (kg)		Kelajuan maksimum (mm/s) *1
							Diameter Luar （mm）	Plumbum (mm)	Mendatar	Menegak
							Diameter Luar （mm）	Plumbum (mm)	Mendatar	Menegak
Standard	Skru Bola	GSH10S	400W	100	70	±0.005/0.01	16	5	60	22	250
								5	60	22	250
								10	45	16	500
								10	45	16	500
								20	30	7	1000
								20	30	7	1000
								32	20	5	1600
								32	20	5	1600
		GSH14S	400W	135	78	±0.005/0.01	16	5	110	33	250
								5	110	33	250
								10	88	22	500
								10	88	22	500
								20	40	10	1000
								20	40	10	1000
								32	30	8	1600
								32	30	8	1600
		GSH17S	750W	170	90	±0.005/0.01	20	5	120	50	250
								5	120	50	250
								10	110	40	500
								10	110	40	500
								20	75	25	1000
								20	75	25	1000
								40	35	10	2000
								40	35	10	2000
		GSH20S	750W	200	102	±0.005/0.01	25	5	150	55	250
								5	150	55	250
								10	140	45	500
								10	140	45	500
								25	95	20	1250
								25	95	20	1250
							20	40	43	12	2000
							20	40	43	12	2000
