Ringan dan Jangka Hayat Panjang

Lebar badan：60-200mm

Kebolehulangan：±0.005/0.01mm

Beban Mendatar：150kg

Beban Menegak：55kg

Kelajuan Maksimum：250mm/s

Julat Perjalanan：800-2600mm

Tetapkan pecutan dan nyahpecutan motor kepada 0.2 saat.

Spesifikasi standard tidak boleh digunakan untuk penggunaan kren terbalik. Jika anda mempunyai sebarang keperluan, sila hubungi kami melalui telefon atau tinggalkan mesej dalam talian.

Masa penghantaran: 7-10 hari

PDF

Muat turun 3D

Muat Turun Cadenas3

Pengukuhan tegar tempat duduk gelongsor

Badan dan slaid dibentuk secara bersepadu, yang meningkatkan masalah ketegaran yang lemah dan mengurangkan lebar, menjadikan ruang pemasangan peralatan lebih kecil.

Penyelenggaraan yang mudah

Kedua-dua belah keseluruhan siri mempunyai muncung suntikan minyak luaran yang boleh diisi terus dengan minyak tanpa memerlukan penutup. Reka bentuk tali pinggang keluli khas boleh mengurangkan rambut dan boleh digunakan dalam persekitaran bilik bersih.

Perhimpunan, menjimatkan masa dan mudah

Ia boleh diperbaiki dari atas ke bawah atau dari bawah ke atas tanpa membongkar jalur keluli.
Tambahkan sokongan permukaan rujukan pemasangan pada sisi badan. Terdapat lubang PIN penentududukan di bahagian bawah badan.

Kekuatan bertambah dan kelancaran bertambah baik

Oleh kerana penggunaan struktur badan aluminium, kekuatan badan meningkat dengan ketara. Berbanding dengan RMH5S/6S, landasan keluli tertanam dalam badan aluminium dan kemudian dikisar, sekali gus meningkatkan ketepatan ketinggian berjalan dan kelurusan kepada di bawah ± 0.02MM (berbanding dengan RMH10/12)

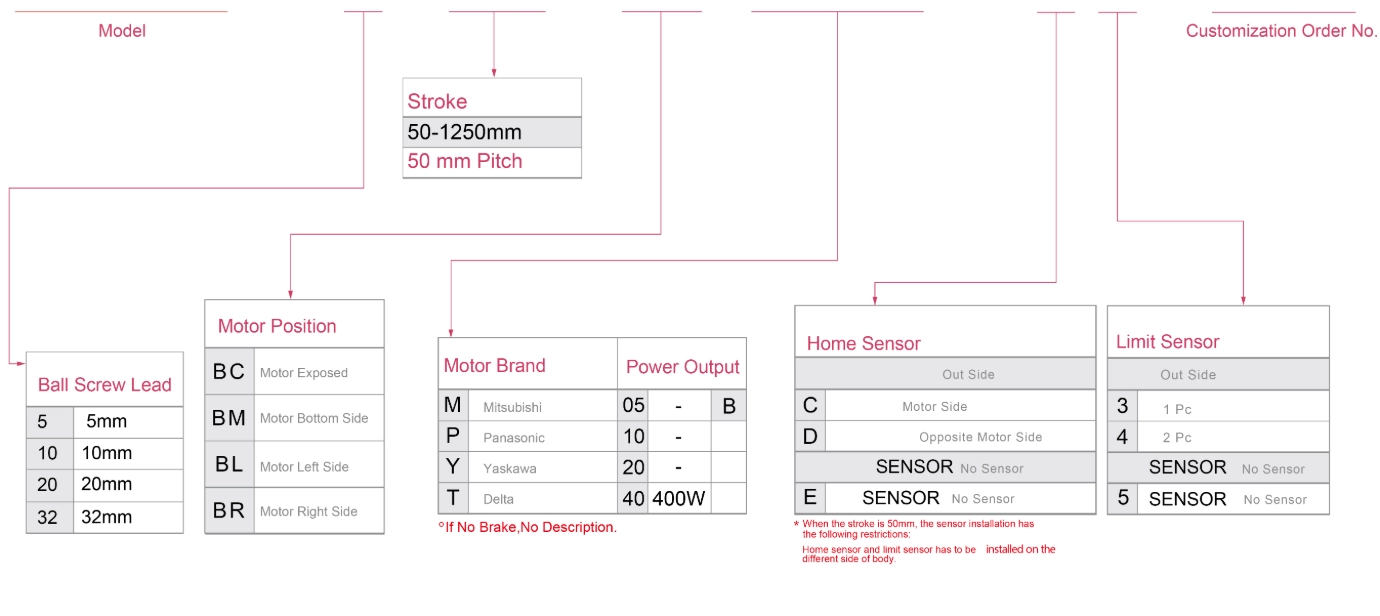

Kaedah Pesanan

GRC12 - L5-100-BC-M40B - C4 -0001

Spesifikasi

Spesifikasi	Kebolehulangan(mm)		±0.01
	Plumbum Skru Bola (mm)		5	10	20	32
	Kelajuan Maksimum (mm/s)		250	500	1000	1600
	Muatan Maksimum	Mendatar (kg)	50	30	18	5
		Menegak (kg)	12	8	3	-
	Teras Dinilai (N)		341	170	85	53
	Padang Lejang (mm)		Padang 100-1050mm/50mm
bahagian	Kuasa Motor Servo AC (W)		100W
	Skru Bola Ø (mm)		C7Ø16
	Panduan Linear Ketegaran Tinggi (mm)		W12XH7.5
	Gandingan (mm)		8X10
	Penderia Rumah	Di luar	EE-SX672(NPN)
		Terbina Dalam	EE-SX674(NPN)

Reka Letak Sensor

Nilai pecutan dan nyahpecutan ditetapkan 0.2 saat.

*Apabila lejang melebihi 600mm, kehabisan skru bebola akan berlaku. Kami mengesyorkan untuk menurunkan kelajuan kerja dalam keadaan ini.

Tergantung Dibenarkan

(Unit : mm)

Pemasangan Mendatar		A	B	C
Lead2	12kg	1000	55	80
	18kg	750	35	50
	25kg	500	23	32
Memimpin5	10kg	550	53	70
	15kg	350	32	45
	20kg	250	22	31
Memimpin10	8kg	305	59	75
	10kg	240	45	57
	12kg	195	37	47

(Unit : mm)

Pemasangan Dinding		A	B	C
Lead2	12kg	80	55	1000
	18kg	50	35	750
	25kg	32	23	500
Memimpin5	10kg	72	52	550
	15kg	45	32	345
	20kg	31	22	250
Memimpin10	8kg	75	59	300
	10kg	58	45	240
	12kg	47	37	190

(Unit : mm)

Pemasangan Menegak		A	C
Lead2	4kg	200	200
	8kg	100	100
	-	-	-
Memimpin5	4kg	150	150
	8kg	75	75
	-	-	-
Memimpin10	2kg	260	260
	3.5kg	150	150
	-	-	-

Detik Pemuatan Statik

(Unit : Nm)

SAYA	79
Ahli Parlimen	79
ENCIK	116

*Nilai tork dalam carta menunjukkan pusat graviti.

*Hayat operasi ialah 10,000km apabila produk digunakan di bawah syarat yang ditetapkan.

*Maklumat data bukan untuk kegunaan songsang pemasangan siling. Hubungi kami untuk butiran jika anda ingin menggunakan penggunaan songsang pemasangan siling.

Indeks Spesifikasi Penggerak Elektrik

Gunakan Di Mana	Mod Didorong	Spesifikasi Model	Keluaran Motor (w)	Lebar (mm)	Kebolehulangan (mm)	Spesifikasi Skru Bola		Muatan Maksimum(kg)		Kelajuan maksimum (mm/s) *1
Gunakan Di Mana	Mod Didorong	Spesifikasi Model	Keluaran Motor (w)	Lebar (mm)	Kebolehulangan (mm)	Diameter Luar （mm）	Plumbum(mm)	Mendatar	Menegak	Kelajuan maksimum (mm/s) *1
Stndard	Skru Bola	GRC 5	100W	54	±0.01	12	2	30	10	100
							5	30	10	250
							10	15	5	500
							20	10	2.5	1000
		GRC 8	200/400W	82	±0.01	16	5	50	15	250
							10	30	8	500
							20	18	3	1000
		GRC 12	400W	120	±0.01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		GRC 15	750W	150	±0.01	20	5	120	50	250
							10	120	40	500
							20	83	25	1000
							40	43	12	2000
