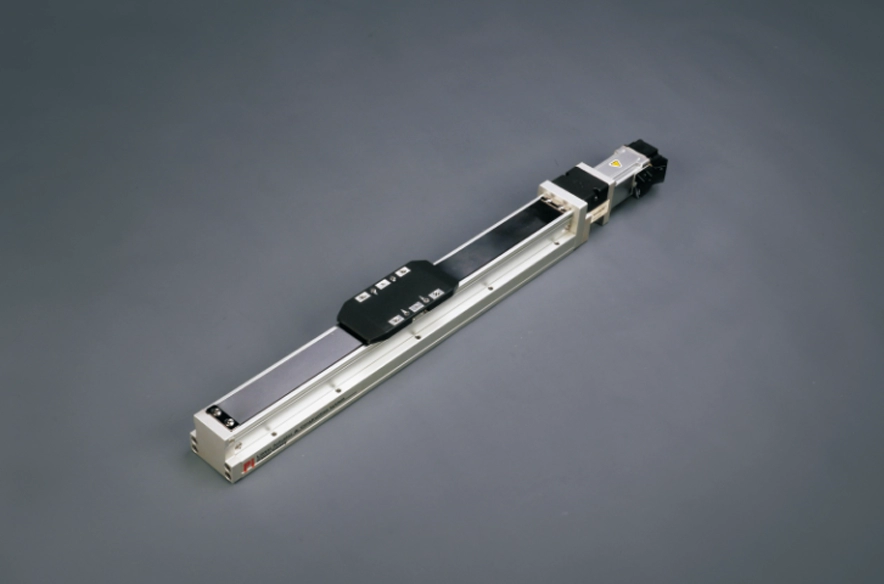

Ringan dan Jangka Hayat Panjang

Lebar badan: 54mm

Kebolehulangan：±0.01mm

Beban Mendatar：30kg

Beban Menegak：10kg

Kelajuan Maksimum：1000mm/s

Julat Perjalanan：50-800mm

Tetapkan pecutan dan nyahpecutan motor kepada 0.2 saat.

Spesifikasi standard tidak boleh digunakan untuk penggunaan kren terbalik. Jika anda mempunyai sebarang keperluan, sila hubungi kami melalui telefon atau tinggalkan mesej dalam talian.

Masa penghantaran: 7-10 hari

PDF

Muat turun 3D

Muat Turun Cadenas3

Pengukuhan tegar tempat duduk gelongsor

Badan dan slaid dibentuk secara bersepadu, yang meningkatkan masalah ketegaran yang lemah dan mengurangkan lebar, menjadikan ruang pemasangan peralatan lebih kecil.

Penyelenggaraan yang mudah

Kedua-dua belah keseluruhan siri mempunyai muncung suntikan minyak luaran yang boleh diisi terus dengan minyak tanpa memerlukan penutup. Reka bentuk tali pinggang keluli khas boleh mengurangkan rambut dan boleh digunakan dalam persekitaran bilik bersih.

Perhimpunan, menjimatkan masa dan mudah

Ia boleh diperbaiki dari atas ke bawah atau dari bawah ke atas tanpa membongkar jalur keluli.
Tambahkan sokongan permukaan rujukan pemasangan pada sisi badan. Terdapat lubang PIN penentududukan di bahagian bawah badan.

Kekuatan bertambah dan kelancaran bertambah baik

Oleh kerana penggunaan struktur badan aluminium, kekuatan badan meningkat dengan ketara. Berbanding dengan RMH5S/6S, landasan keluli tertanam dalam badan aluminium dan kemudian dikisar, sekali gus meningkatkan ketepatan ketinggian berjalan dan kelurusan kepada di bawah ± 0.02MM (berbanding dengan RMH10/12)

Kaedah Pesanan

GRH5 - L5-100- BC- M10B - C4 - 0001

Spesifikasi

Spesifikasi	Kebolehulangan(mm)		±0.01
	Plumbum Skru Bola (mm)		2	5	10	20
	Kelajuan Maksimum (mm/s)		100	250	500	1000
	Muatan Maksimum	Mendatar (kg)	30	30	15	10
		Menegak (kg)	10	10	5	2.5
	Teras Dinilai (N)		854	341	170	85
	Padang Lejang (mm)		Padang 50-800mm/50mm
bahagian	Kuasa Motor Servo AC (W)		100
	Skru Bola Ø (mm)		C7Ø12
	Gandingan (mm)		7X8
	Penderia Rumah	Di luar	EE-SX674(NPN)

Reka Letak Sensor

Nilai pecutan dan nyahpecutan ditetapkan 0.2 saat.

*Apabila lejang melebihi 600mm, kehabisan skru bebola akan berlaku. Kami mengesyorkan untuk menurunkan kelajuan kerja dalam keadaan ini.

Tergantung Dibenarkan

(Unit : mm)

Pemasangan Mendatar		A	B	C
Lead2	10kg	900	100	135
	20kg	700	45	60
	30kg	550	25	35
Memimpin5	10kg	655	75	100
	20kg	440	32	45
	30kg	270	19	25
Memimpin10	5kg	600	145	185
	10kg	370	70	85
	15kg	250	42	52
Memimpin20	5kg	320	120	130
	8kg	220	70	00
	10kg	175	55	60

(Unit : mm)

Pemasangan Dinding		A	B	C
Lead2	10kg	135	100	900
	20kg	60	45	700
	30kg	37	27	550
Memimpin5	10kg	100	75	650
	20kg	45	32	420
	30kg	25	19	260
Memimpin10	5kg	180	145	600
	10kg	85	68	370
	15kg	52	42	250
Memimpin20	5kg	130	120	320
	8kg	75	70	220
	10kg	60	55	170

(Unit : mm)

Pemasangan Menegak		A	C
Lead2	6kg	180	180
	8kg	135	135
	10kg	110	110
Memimpin5	6kg	145	145
	8kg	110	110
	10kg	90	90
Memimpin10	1kg	800	800
	3kg	260	260
	5kg	155	155
Memimpin20	1kg	600	600
	2kg	300	300
	2.5kg	250	250

Detik Pemuatan Statik

(Unit : Nm)

SAYA	103
Ahli Parlimen	103
ENCIK	144

*Nilai tork dalam carta menunjukkan pusat graviti.

*Hayat operasi ialah 10,000km apabila produk digunakan di bawah syarat yang ditetapkan.

*Maklumat data bukan untuk kegunaan songsang pemasangan siling. Hubungi kami untuk butiran jika anda ingin menggunakan penggunaan songsang pemasangan siling.

Indeks Spesifikasi Penggerak Elektrik

Gunakan Di Mana	Mod Didorong	Spesifikasi Model	Keluaran Motor (w)	Lebar (mm)	Kebolehulangan (mm)	Spesifikasi Skru Bola		Muatan Maksimum(kg)		Kelajuan maksimum (mm/s) *1
Gunakan Di Mana	Mod Didorong	Spesifikasi Model	Keluaran Motor (w)	Lebar (mm)	Kebolehulangan (mm)	Diameter Luar （mm）	Plumbum(mm)	Mendatar	Menegak	Kelajuan maksimum (mm/s) *1
Stndard	Skru Bola	GRH 4	50/100W	44	±0.01	10	2	25	8	10
							5	20	5	250
							10	12	3.5	500
		GRH 5	100W	54	±0.01	12	2	30	10	100
							5	30	10	250
							10	15	5	500
							20	10	2.5	1000
		GRH 7	100W	75	±0.01	12	2	35	11	100
							5	35	11	100
							10	17	6	500
							20	11	3	1000
		GRH 8	200/400W	82	±0.01	16	5	50	15	250
							10	30	8	500
							20	18	3	1000
		GRH 12	400W	120	±0.01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		GRH 15	750W	150	±0.01	20	5	120	50	2563
							10	120	40	1281
							20	83	25	640
							40	43	12	320

*Kelajuan tertinggi adalah berdasarkan rpm motor servo maksimum(3000).

Penggerak Skru Bola Lejang Panjang

Gunakan Di Mana	Mod Didorong	Spesifikasi Model	Keluaran Motor (w)	Lebar (mm)	Kebolehulangan (mm)	Spesifikasi Skru Bola		Muatan Maksimum(kg)		Kelajuan maksimum (mm/s) *1
Gunakan Di Mana	Mod Didorong	Spesifikasi Model	Keluaran Motor (w)	Lebar (mm)	Kebolehulangan (mm)	Diameter Luar （mm）	Plumbum(mm)	Mendatar	Menegak	Kelajuan maksimum (mm/s) *1
Stndard	Skru Bola	GRH 5M	100W	54	±0.01	12	2	30	10	100
		GRH 8M	200/400W	82	±0.01	16	5	50	15	250
		GRH 12M	400W	120	±0.01	16	5	110	33	1600
