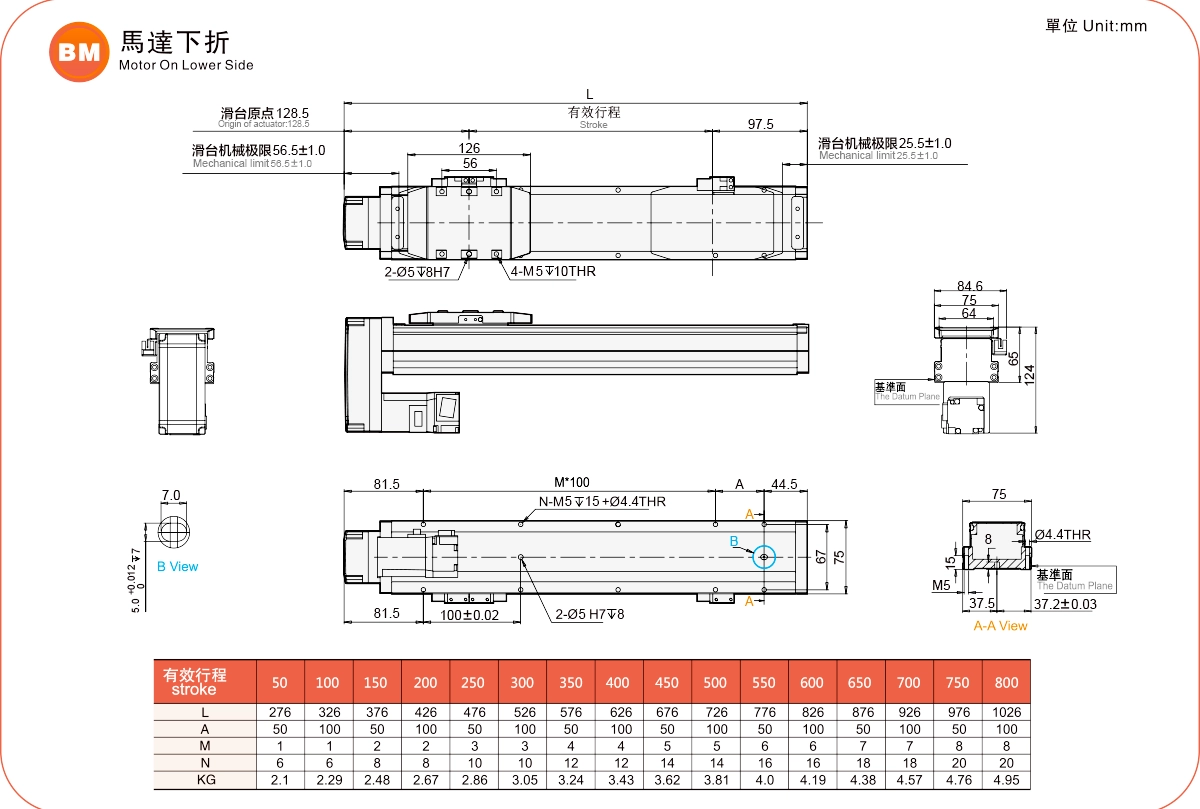

Lokasi semasa：Rumah > produk > Penggerak Skru Bola Standard > Siri GRH > GRH7 > Motor Bahagian Bawah

Ringan dan Jangka Hayat Panjang

Lebar badan: 75mm

Kebolehulangan：±0.01mm

Beban Mendatar：35kg

Beban Menegak：11kg

Kelajuan Maksimum：1000mm/s

Julat Perjalanan：50-800mm

Tetapkan pecutan dan nyahpecutan motor kepada 0.2 saat.

Spesifikasi standard tidak boleh digunakan untuk penggunaan kren terbalik. Jika anda mempunyai sebarang keperluan, sila hubungi kami melalui telefon atau tinggalkan mesej dalam talian.

Masa penghantaran: 7-10 hari

PDF

Muat turun 3D

Muat Turun Cadenas3

Pengukuhan tegar tempat duduk gelongsor

Badan dan slaid dibentuk secara bersepadu, yang meningkatkan masalah ketegaran yang lemah dan mengurangkan lebar, menjadikan ruang pemasangan peralatan lebih kecil.

Penyelenggaraan yang mudah

Kedua-dua belah keseluruhan siri mempunyai muncung suntikan minyak luaran yang boleh diisi terus dengan minyak tanpa memerlukan penutup. Reka bentuk tali pinggang keluli khas boleh mengurangkan rambut dan boleh digunakan dalam persekitaran bilik bersih.

Perhimpunan, menjimatkan masa dan mudah

Ia boleh diperbaiki dari atas ke bawah atau dari bawah ke atas tanpa membongkar jalur keluli.
Tambahkan sokongan permukaan rujukan pemasangan pada sisi badan. Terdapat lubang PIN penentududukan di bahagian bawah badan.

Kekuatan bertambah dan kelancaran bertambah baik

Oleh kerana penggunaan struktur badan aluminium, kekuatan badan meningkat dengan ketara. Berbanding dengan RMH5S/6S, landasan keluli tertanam dalam badan aluminium dan kemudian dikisar, sekali gus meningkatkan ketepatan ketinggian berjalan dan kelurusan kepada di bawah ± 0.02MM (berbanding dengan RMH10/12)

Kaedah Pesanan

GRH7 - L5 - 100 - SM- M10 - C4 - 0001

Spesifikasi

Spesifikasi	Kebolehulangan(mm)		±0.01
	Plumbum Skru Bola (mm)		2	5	10	20
	Kelajuan Maksimum (mm/s)		100	250	500	1000
	Muatan Maksimum	Mendatar (kg)	35	35	17	11
		Menegak (kg)	11	11	6	3
	Teras Dinilai (N)		854	341	170	85
	Padang Lejang (mm)		Padang 50-800mm/50mm
bahagian	Kuasa Motor Servo AC (W)		100
	Skru Bola Ø (mm)		C7Ø12
	Gandingan (mm)		7X8
	Penderia Rumah	Di luar	EE-SX674(NPN)

Reka Letak Sensor

Nilai pecutan dan nyahpecutan ditetapkan 0.2 saat.

*Apabila lejang melebihi 600mm, kehabisan skru bebola akan berlaku. Kami mengesyorkan untuk menurunkan kelajuan kerja dalam keadaan ini.

Tergantung Dibenarkan

(Unit : mm)

Pemasangan Mendatar		A	B	C
Lead2	11kg	880	130	167
	23kg	730	56	76
	35kg	620	32	48
Memimpin5	11kg	820	96	110
	23kg	520	43	51
	35kg	310	20	21
Memimpin10	6kg	720	150	192
	11kg	435	81	90
	17kg	280	45	55
Memimpin20	6kg	376	130	125
	9kg	260	73	91
	11kg	212	57	62

(Unit : mm)

Pemasangan Dinding		A	B	C
Lead2	11kg	165	110	980
	23kg	62	51	810
	35kg	42	31	620
Memimpin5	11kg	120	79	650
	23kg	76	54	420
	35kg	32	23	271
Memimpin10	6kg	230	205	650
	11kg	95	85	420
	17kg	58	43	265
Memimpin20	6kg	221	204	350
	9kg	127	119	260
	11kg	102	93	180

(Unit : mm)

Pemasangan Menegak		A	C
Lead2	7kg	230	230
	9kg	155	155
	11kg	120	120
Memimpin5	5kg	186	186
	9kg	117	117
	11kg	95	95
Memimpin10	1kg	900	900
	4kg	253	253
	6kg	150	150
Lead2	1kg	700	700
	2.5kg	330	330
	3kg	285	285

Detik Pemuatan Statik

(Unit : Nm)

SAYA	123
Ahli Parlimen	123
ENCIK	172

*Nilai tork dalam carta menunjukkan pusat graviti.

*Hayat operasi ialah 10,000km apabila produk digunakan di bawah syarat yang ditetapkan.

*Maklumat data bukan untuk kegunaan songsang pemasangan siling. Hubungi kami untuk butiran jika anda ingin menggunakan penggunaan songsang pemasangan siling.

Indeks Spesifikasi Penggerak Elektrik

Gunakan Di Mana	Mod Didorong	Spesifikasi Model	Keluaran Motor (w)	Lebar (mm)	Kebolehulangan (mm)	Spesifikasi Skru Bola		Muatan Maksimum(kg)		Kelajuan maksimum (mm/s) *1
Gunakan Di Mana	Mod Didorong	Spesifikasi Model	Keluaran Motor (w)	Lebar (mm)	Kebolehulangan (mm)	Diameter Luar （mm）	Plumbum(mm)	Mendatar	Menegak	Kelajuan maksimum (mm/s) *1
Stndard	Skru Bola	GRH 4	50/100W	44	±0.01	10	2	25	8	10
							5	20	5	250
							10	12	3.5	500
		GRH 5	100W	54	±0.01	12	2	30	10	100
							5	30	10	250
							10	15	5	500
							20	10	2.5	1000
		GRH 7	100W	75	±0.01	12	2	35	11	100
							5	35	11	100
							10	17	6	500
							20	11	3	1000
		GRH 8	200/400W	82	±0.01	16	5	50	15	250
							10	30	8	500
							20	18	3	1000
		GRH 12	400W	120	±0.01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		GRH 15	750W	150	±0.01	20	5	120	50	2563
							10	120	40	1281
							20	83	25	640
							40	43	12	320

*Kelajuan tertinggi adalah berdasarkan rpm motor servo maksimum(3000).

Penggerak Skru Bola Lejang Panjang

Gunakan Di Mana	Mod Didorong	Spesifikasi Model	Keluaran Motor (w)	Lebar (mm)	Kebolehulangan (mm)	Spesifikasi Skru Bola		Muatan Maksimum(kg)		Kelajuan maksimum (mm/s) *1
Gunakan Di Mana	Mod Didorong	Spesifikasi Model	Keluaran Motor (w)	Lebar (mm)	Kebolehulangan (mm)	Diameter Luar （mm）	Plumbum(mm)	Mendatar	Menegak	Kelajuan maksimum (mm/s) *1
Stndard	Skru Bola	GRH 5M	100W	54	±0.01	12	2	30	10	100
		GRH 8M	200/400W	82	±0.01	16	5	50	15	250
		GRH 12M	400W	120	±0.01	16	5	110	33	1600
