Siri ZRH

Ringan dan Jangka Hayat Panjang

Lebar badan：60-200mm

Kebolehulangan：±0.005/0.01mm

Beban Mendatar：150kg

Beban Menegak：55kg

Kelajuan Maksimum：250mm/s

Julat Perjalanan：800-2600mm

Tetapkan pecutan dan nyahpecutan motor kepada 0.2 saat.

Spesifikasi standard tidak boleh digunakan untuk penggunaan kren terbalik. Jika anda mempunyai sebarang keperluan, sila hubungi kami melalui telefon atau tinggalkan mesej dalam talian.

Masa penghantaran: 7-10 hari

PDF
Muat turun 3D
Muat Turun Cadenas3
Pemacu rak gear
Kerana penggunaan pemacu gear, tidak akan ada pemacu skru semasa perjalanan jauh, dan masalah penggulungan skru tidak akan berlaku. Struktur penghantaran didorong secara linear oleh rak.
Gaya lengkap - banyak kelebihan
Dengan perlindungan tali pinggang keluli, ia boleh menghalang objek asing daripada jatuh terus ke dalam meja slaid. Pukulan maksimum di dalam meja slaid boleh mencapai 1500mm. Kedudukan pemasangan motor berbilang arah tersedia untuk pemilihan, menjadikan reka bentuk mesin lebih fleksibel. Boleh dipasangkan dengan motor servo dari pelbagai jenama.
Reka bentuk suntikan minyak luaran - penyelenggaraan yang mudah
Semua siri boleh disapu minyak secara luaran tanpa perlu menanggalkan penutupnya. Sistem penyimpanan minyak pelincir sendiri boleh dilengkapi dengan spesifikasi nisbah pengurangan yang sesuai dan plumbum mengikut beban dan kelajuan yang berbeza.

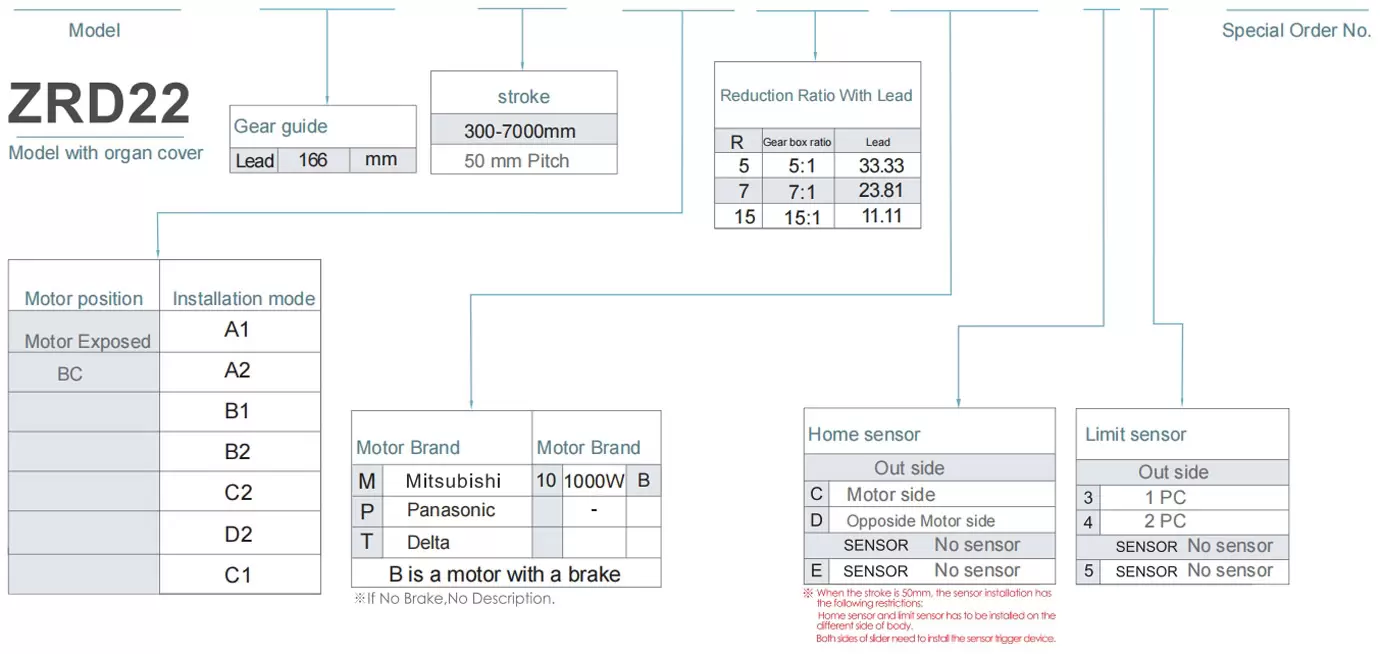

Kaedah Pesanan
ZRH22-L166- 300-A1-R7-P100-C4-0001

Spesifikasi
SpesifikasiKebolehulangan(mm)±0.08
Plumbum (mm)33.3323.8111.11
Nisbah pengurangan5715
Kelajuan Maksimum (mm/s) ※11666.631190.45555.54
Muatan MaksimumMendatar (kg)100130170
Menegak (kg)3550110
Teras Dinilai (N)5127171537
Padang Lejang (mm) ※2100-7000mm/50Pitch
bahagianKuasa Motor Servo AC (W)1000W
Modulus rak(m)2
Motor dinilai kepada kelajuan (rmp)3000
Penderia RumahDi luarEE-SX672(NPN)
terbina dalamEE-SX674(NPN)
Reka Letak Sensor

※Nilai pecutan dan nyahpecutan ditetapkan 0.4 saat
※Kelajuan produk dibulatkan Ambil integer.
Tergantung Dibenarkan

(Unit : mm)
Pemasangan MendatarABC
Nisbah kotak gear
1:5
(1.67m/s)		50kg12009741066
100kg763406498
Nisbah kotak gear
1:7
(1.19m/s)		65kg10009131009
130kg800386490
Nisbah kotak gear
1:15
(0.56m/s)		85kg1100892998
170kg800383495

(Unit : mm)
Pemasangan DindingABC
Nisbah kotak gear
1:5
(1.67m/s)		50kg135014001450
100kg640700750
Nisbah kotak gear
1:7
(1.19m/s)		65kg125012501300
130kg590640700
Nisbah kotak gear
1:15
(0.56m/s)		85kg120012501300
170kg550650700

(Unit : mm)
Pemasangan MenegakAC
Nisbah kotak gear
1:5
(1.67m/s)		18kg36003750
35kg18002000
Nisbah kotak gear
1:7
(1.19m/s)		25kg33003500
50kg16231800
Nisbah kotak gear
1:15
(0.56m/s)		55kg20002100
110kg9601100
Detik Pemuatan Statik

(Unit : Nm)
SAYA5713
Ahli Parlimen5713
ENCIK7702
*Nilai tork dalam carta menunjukkan pusat graviti.
*Hayat operasi ialah 10,000km apabila produk digunakan di bawah syarat yang ditetapkan.
*Maklumat data bukan untuk kegunaan songsang pemasangan siling. Hubungi kami untuk butiran jika anda ingin menggunakan penggunaan songsang pemasangan siling.
Indeks Spesifikasi Penggerak Elektrik


Gunakan Di ManaMod DidorongSpesifikasi ModelKeluaran Penggerak(w)Lebar(mm)Kebolehulangan(mm)Nisbah penurunanSaiz gear heliks (mm)Muatan Maksimum(kg)

Kelajuan maksimum

(mm/s) *1

ModulBilangan gigimemimpinMendatarMenegak
StandardBank gearZRH17750W±0.0817031.52236.6740201833.29
71.52215.717550785.70
ZRH221000W±0.08220522533.33100351666.63
722523.81130501190.45
1522511.11170110555.54
ZRH281500W±0.08280732535.71160501785.67
1032524.99210751249.97
2032512.50350155624.99
BC-A1 / BC-B1
