Cara Mengintegrasikan Jadual Slaid Penentududukan Ketepatan ke dalam Sistem Automatik

Date: May 06 2026

Automasi adalah mengenai ketekalan, kelajuan dan ketepatan—dan di situlah jadual slaid penentududukan ketepatan masuk. Tetapi hanya memasang satu ke dalam sistem anda tidak menjamin hasil yang baik. Integrasi adalah tempat kerja sebenar berlaku.

Daripada apa yang saya lihat di tingkat kedai dan semasa persediaan sistem, perbezaan antara talian automatik yang berjalan lancar dan yang mengecewakan sering bergantung kepada sejauh mana jadual slaid disepadukan—bukan hanya secara mekanikal, tetapi juga secara elektrik dan logik.

Mari kita lihat bagaimana untuk melakukannya dengan betul.

Mulakan dengan Peranan yang Jelas dalam Sistem

Sebelum anda melekapkan apa-apa, tentukan jadual slaid bertanggungjawab untuknya.

Tanya diri anda:

Adakah ia meletakkan bahagian untuk pemeriksaan?

Memasukkan komponen ke mesin lain?

Mengendalikan penjajaran tepat dalam langkah pemasangan?

Mengetahui peranannya yang tepat membantu anda menentukan panjang lejang, kapasiti beban, keperluan kelajuan dan strategi kawalan. Tanpa kejelasan ini, penyepaduan dengan cepat bertukar menjadi percubaan dan kesilapan.

Integrasi Mekanikal: Membina Asas yang Teguh

Meja slaid ketepatan memerlukan permukaan pelekap yang stabil dan tepat.

Pastikan tapaknya rata dan tegar

Elakkan tekanan tidak sekata semasa pemasangan

Gunakan tork yang betul semasa mengetatkan bolt

Walaupun sedikit salah jajaran pada peringkat ini boleh menjejaskan ketepatan kedudukan kemudian.

Petua pro:

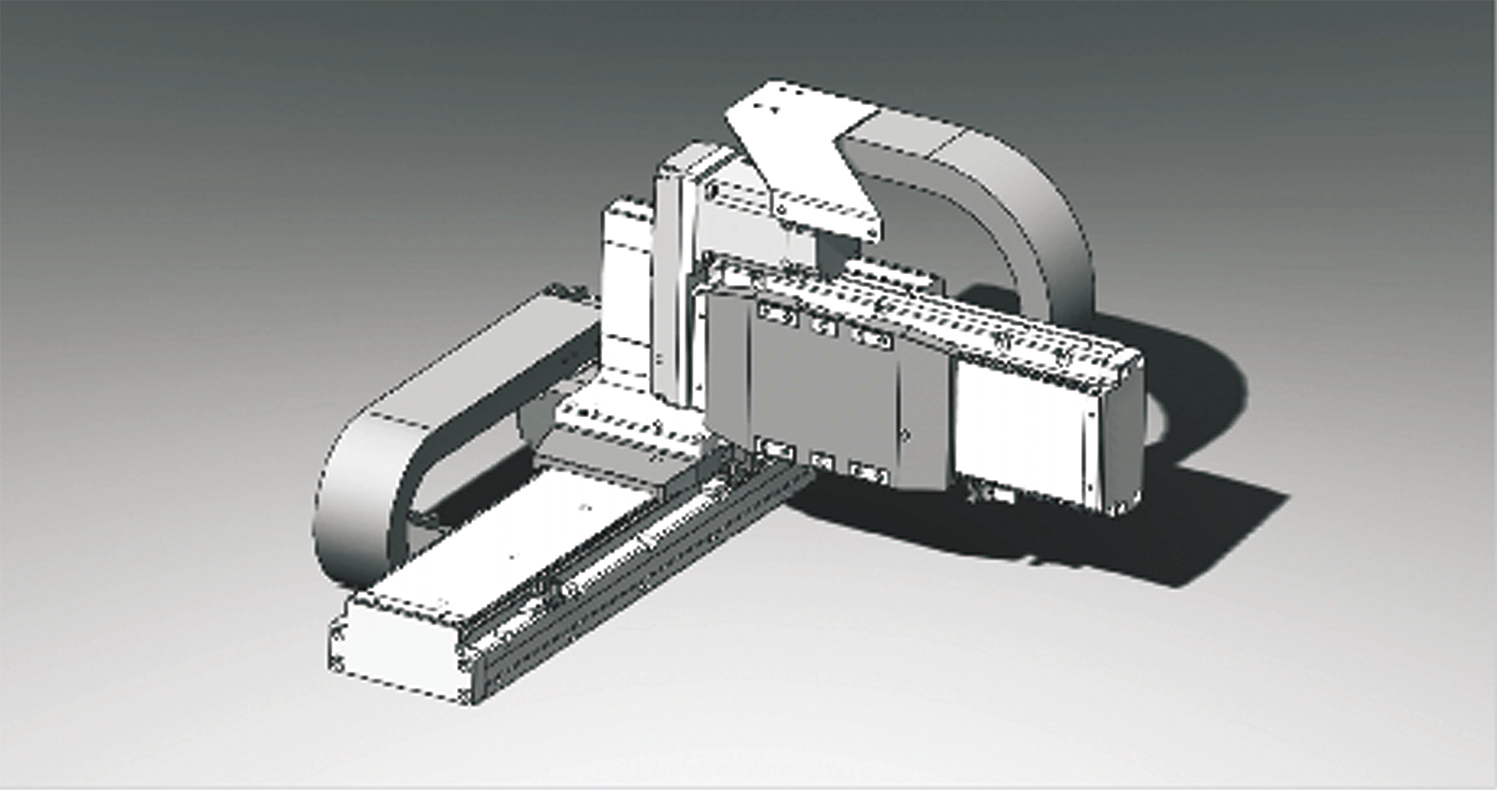

Jika sistem anda termasuk berbilang paksi, selaraskannya dengan berhati-hati untuk mengelakkan ralat pengikatan atau kumulatif.

Padankan Sistem Pemacu dengan Persediaan Automasi Anda

Kebanyakan sistem automatik bergantung pada motor servo atau motor stepper. Jadual slaid anda harus sepadan dengan keperluan sistem.

Sistem pacuan servo sesuai untuk pergerakan berketepatan tinggi dan dinamik

Sistem stepper berfungsi dengan baik untuk aplikasi yang lebih mudah dan sensitif kos

Pastikan motor, pemandu dan pengawal serasi—bukan hanya secara elektrik, tetapi juga dari segi protokol komunikasi.

Dapatkan Sistem Kawalan Betul

Integrasi tidak berhenti pada perkakasan. Jadual slaid anda perlu "bercakap" dengan seluruh sistem.

Kaedah kawalan biasa termasuk:

PLC (Pengawal Logik Boleh Diprogram)

PC industri

Pengawal pergerakan

Perkara utama untuk diperiksa:

Protokol komunikasi (EtherCAT, Modbus, dll.)

Keserasian isyarat input/output

Masa tindak balas dan penyegerakan

Sistem kawalan yang disepadukan dengan baik memastikan jadual slaid bergerak tepat pada masanya—tiada kelewatan, tiada konflik.

Penyegerakan dengan Komponen Lain

Dalam automasi, masa adalah segala-galanya.

Jadual slaid anda mungkin perlu diselaraskan dengan:

Lengan robotik

Sistem penghantar

Unit pemeriksaan penglihatan

Pastikan urutan gerakan disegerakkan untuk mengelakkan perlanggaran atau masa melahu.

Sebagai contoh, jadual slaid hanya perlu bergerak ke kedudukan sebaik sahaja bahagian dikesan dan sedia—bukan sebelum, bukan selepas.

Pengurusan dan Penghalaan Kabel

Ia mudah untuk diabaikan, tetapi pengurusan kabel yang lemah boleh menyebabkan masalah sebenar.

Gunakan rantai seret atau pembawa kabel untuk bahagian yang bergerak

Pastikan kabel kuasa dan isyarat diasingkan untuk mengurangkan gangguan

Pastikan kabel mempunyai kelonggaran yang mencukupi tanpa longgar

Penghalaan yang bersih bukan sahaja meningkatkan kebolehpercayaan tetapi juga memudahkan penyelenggaraan.

Keselamatan Diutamakan—Sentiasa

Sistem automasi mestilah selamat untuk beroperasi.

Apabila menyepadukan jadual slaid anda:

Tambahkan suis had atau penderia akhir perjalanan

Sertakan fungsi berhenti kecemasan

Tentukan zon gerakan selamat dalam sistem kawalan

Ciri keselamatan melindungi kedua-dua pengendali dan peralatan—dan ia bukan pilihan.

Uji Berperingkat, Bukan Sekaligus

Salah satu kesilapan terbesar ialah cuba menjalankan sistem penuh sejurus selepas pemasangan.

Sebaliknya:

Uji jadual slaid secara bebas

Sahkan ketepatan gerakan dan kebolehulangan

Sepadukan dengan satu komponen pada satu masa

Secara beransur-ansur membina operasi sistem penuh

Pendekatan langkah demi langkah ini menjadikan penyelesaian masalah lebih mudah.

Pelan untuk Penyelenggaraan dan Akses

Sistem automasi selalunya padat, tetapi jangan mengorbankan kebolehaksesan.

Pastikan anda boleh:

Mencapai titik pelinciran

Periksa komponen utama

Gantikan bahagian jika perlu

Sistem yang sukar diselenggara tidak akan kekal tepat untuk masa yang lama.

Fikiran Akhir

Mengintegrasikan jadual slaid penentududukan ketepatan ke dalam sistem automatik adalah kurang mengenai kerumitan dan lebih banyak mengenai penyelarasan. Persediaan mekanikal, sambungan elektrik dan logik kawalan semuanya perlu berfungsi bersama dengan lancar.

Apabila dilakukan dengan betul, jadual slaid menjadi bahagian yang boleh dipercayai dalam aliran kerja anda—senyap-senyap menyampaikan kitaran gerakan yang tepat dan boleh berulang selepas kitaran.

Jika anda merancang projek automasi baharu atau menaik taraf projek sedia ada, meluangkan masa untuk menyepadukan dengan betul akan menjimatkan lebih banyak masa anda.
