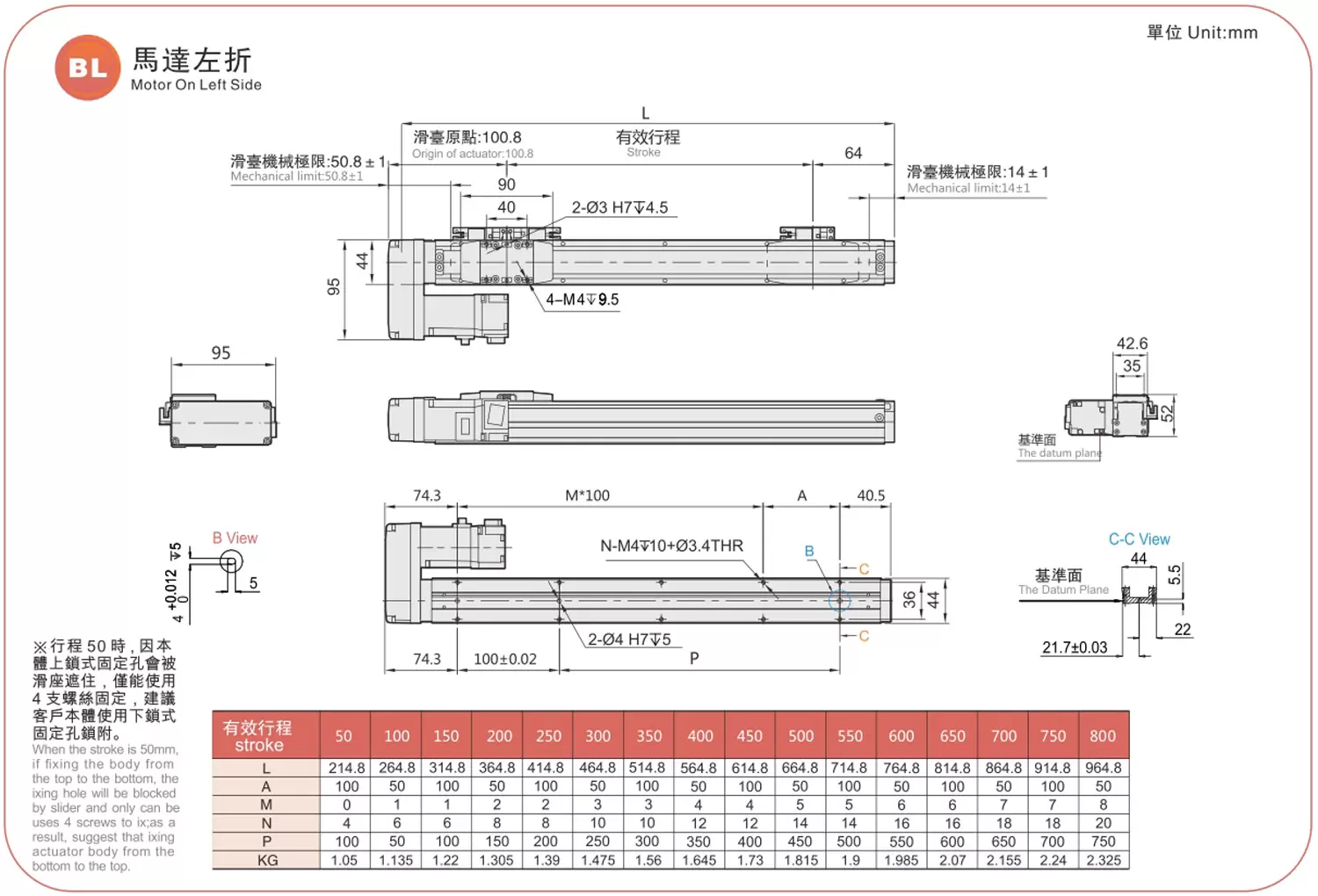

Lokasi sekarang：Rumah > Produk > Penggerak Skru Bola Standard > Siri GRH > GRH4 > Motor Bahagian Kiri

Ringan dan Jangka Hayat yang Panjang

Kebolehulangan：±0.01mm

Beban Mendatar：25kg

Beban Menegak：8kg

Kelajuan Maksimum：100mm/s

Teras Nilai (N)：424

Nilai pecutan dan penyahpecutan ditetapkan 0.2 saat.

Apabila lejang melebihi 600mm, larian skru bola akan berlaku.

Masa penghantaran: 7-10 hari

PDF

Muat turun 3D

Muat Turun Cadenas3

Pengukuhan tegar tempat duduk gelongsor

Badan dan slaid dibentuk secara bersepadu, yang meningkatkan masalah ketegaran yang lemah dan mengurangkan lebar, menjadikan ruang pemasangan peralatan lebih kecil.

Penyelenggaraan mudah

Kedua-dua belah keseluruhan siri mempunyai muncung suntikan minyak luaran yang boleh diisi terus dengan minyak tanpa memerlukan penutup. Reka bentuk tali pinggang keluli khas boleh mengurangkan rambut dan boleh digunakan dalam persekitaran bilik bersih.

Pemasangan, menjimatkan masa dan mudah

Ia boleh dipasang dari atas ke bawah atau dari bawah ke atas tanpa membuka jalur keluli.
Tambahkan sokongan permukaan rujukan pemasangan pada sisi badan. Terdapat lubang PIN kedudukan di bahagian bawah badan.

Kekuatan meningkat dan kehalusannya bertambah baik

Disebabkan penggunaan struktur badan aluminium, kekuatan badan meningkat dengan ketara. Berbanding dengan RMH5S/6S, trek keluli dibenamkan dalam badan aluminium dan kemudian dikisar, sekali gus meningkatkan ketepatan ketinggian dan kelurusan berjalan ke bawah ± 0.02MM (berbanding dengan RMH10/12).

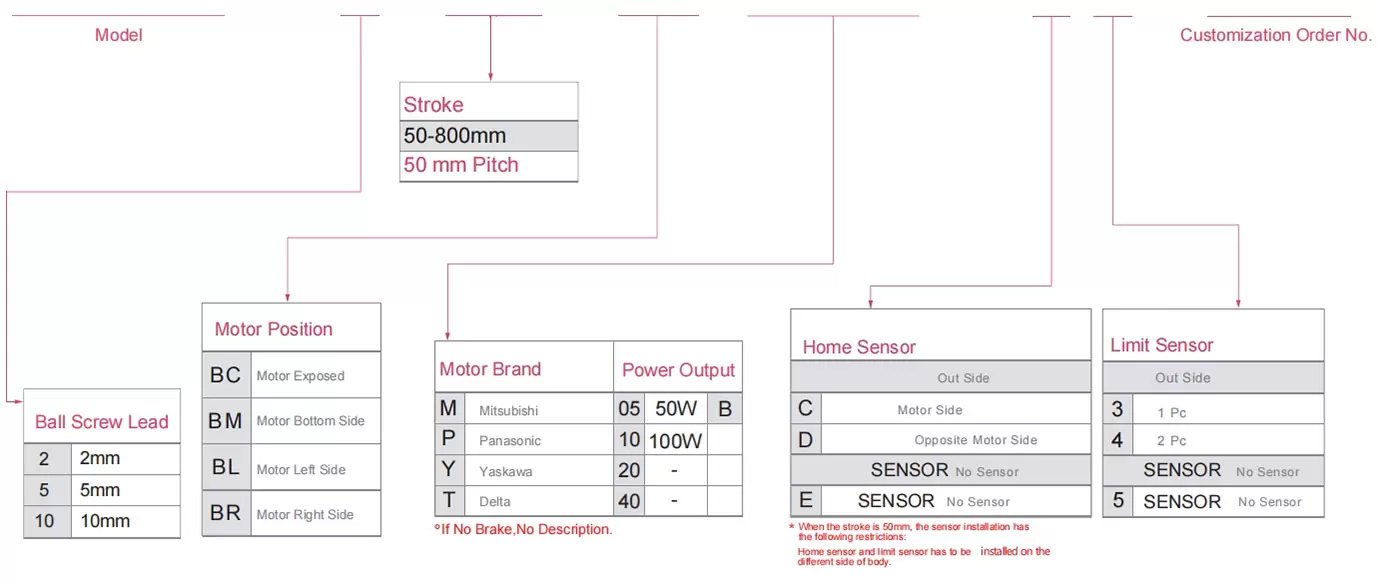

Kaedah Pesanan

GRH4 - L2 -100- BC- M05B - C4 - 0001

Spesifikasi

Spesifikasi	Kebolehulangan (mm)		±0.01
	Plumbum (mm)		2	5	10
	Kelajuan Maksimum (mm/s)		100	250	500
	Muatan Maksimum	Mendatar (kg)	25	20	12
		Menegak (kg)	8	5/8	2/3.5
	Tujahan Berkadar (N)		424	141	71
	Pitch Strok (mm)		50-800mm/50mm Pitch
Bahagian	Kuasa Motor Servo AC (W)		50/100W
	Skru Bola Ø (mm)		C7Ø10
	Gandingan (mm)		7X8
	Sensor Rumah	Di luar	EE-SX674(NPN)

Susun Atur Sensor

Nilai pecutan dan penyahpecutan ditetapkan 0.2 saat.

*Apabila lejang melebihi 600mm, skru bola akan terhenti. Kami mengesyorkan agar kelajuan kerja dikurangkan dalam keadaan ini.

Overhang yang Dibenarkan

(Unit: mm)

Pemasangan Mendatar		A	B	C
Lead2	12kg	1000	55	80
	18kg	750	35	50
	25kg	500	23	32
Lead5	10kg	550	53	70
	15kg	350	32	45
	20kg	250	22	31
Lead10	8kg	305	59	75
	10kg	240	45	57
	12kg	195	37	47

(Unit: mm)

Pemasangan Dinding		A	B	C
Lead2	12kg	80	55	1000
	18kg	50	35	750
	25kg	32	23	500
Lead5	10kg	72	52	550
	15kg	45	32	345
	20kg	31	22	250
Lead10	8kg	75	59	300
	10kg	58	45	240
	12kg	47	37	190

(Unit: mm)

Pemasangan Menegak		A	C
Lead2	4kg	200	200
	8kg	100	100
	-	-	-
Lead5	4kg	150	150
	8kg	75	75
	-	-	-
Lead10	2kg	260	260
	3.5kg	150	150
	-	-	-

Momen Pemuatan Statik

(Unit: Nm)

SAYA	79
Ahli Parlimen	79
MR	116

*Nilai tork dalam carta menunjukkan pusat graviti.

*Jangka hayat operasi ialah 10,000km apabila produk digunakan di bawah keadaan yang ditetapkan.

*Maklumat data bukan untuk kegunaan songsang pemasangan siling. Hubungi kami untuk butiran lanjut jika anda ingin menggunakan penggunaan songsang pemasangan siling.

Indeks Spesifikasi Penggerak Elektrik

Gunakan Di Mana	Mod Dipacu	Spesifikasi Model	Output Motor (w)	Lebar (mm)	Kebolehulangan (mm)	Spesifikasi Skru Bola		Muatan Maksimum (kg)		Kelajuan maksimum (mm/s) *1
Gunakan Di Mana	Mod Dipacu	Spesifikasi Model	Output Motor (w)	Lebar (mm)	Kebolehulangan (mm)	Diameter Luar （mm）	Plumbum (mm)	Mendatar	Menegak	Kelajuan maksimum (mm/s) *1
Standard	Skru Bola	GRH 4	50/100W	44	±0.01	10	2	25	8	10
							5	20	5	250
							10	12	3.5	500
		GRH 5	100W	54	±0.01	12	2	30	10	100
							5	30	10	250
							10	15	5	500
							20	10	2.5	1000
		GRH 7	100W	75	±0.01	12	2	35	11	100
							5	35	11	100
							10	17	6	500
							20	11	3	1000
		GRH 8	200/400W	82	±0.01	16	5	50	15	250
							10	30	8	500
							20	18 tahun	3	1000
		GRH 12	400W	120	±0.01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		GRH 15	750W	150	±0.01	20	5	120	50	2563
							10	120	40	1281
							20	83	25	640
							40	43	12	320

*Kelajuan tertinggi adalah berdasarkan rpm motor servo maksimum (3000).

Penggerak Skru Bola Lejang Panjang

Gunakan Di Mana	Mod Dipacu	Spesifikasi Model	Output Motor (w)	Lebar (mm)	Kebolehulangan (mm)	Spesifikasi Skru Bola		Muatan Maksimum (kg)		Kelajuan maksimum (mm/s) *1
Gunakan Di Mana	Mod Dipacu	Spesifikasi Model	Output Motor (w)	Lebar (mm)	Kebolehulangan (mm)	Diameter Luar （mm）	Plumbum (mm)	Mendatar	Menegak	Kelajuan maksimum (mm/s) *1
Standard	Skru Bola	GRH 5M	100W	54	±0.01	12	2	30	10	100
		GRH 8M	200/400W	82	±0.01	16	5	50	15	250
		GRH 12M	400W	120	±0.01	16	5	110	33	1600
