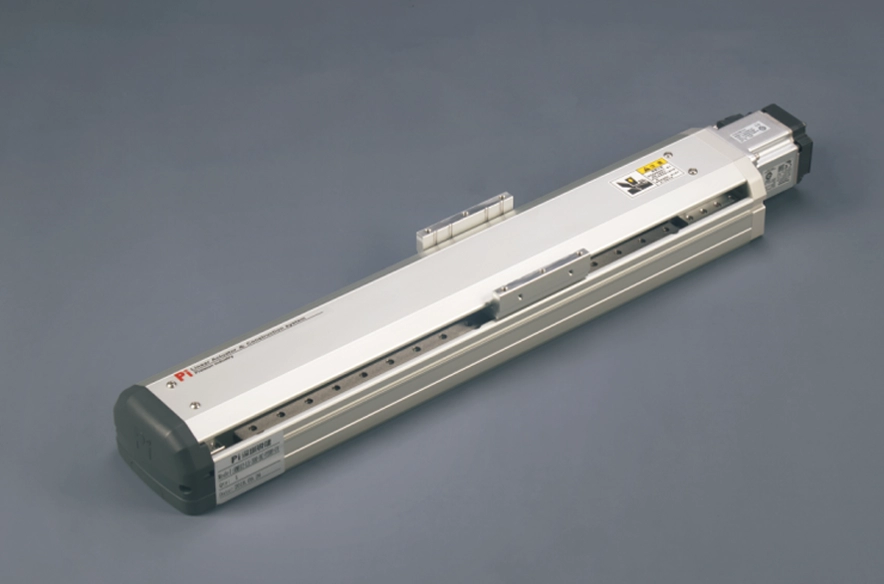

Ringan dan Jangka Hayat yang Panjang

Kebolehulangan：±0.01mm

Beban Mendatar：50kg

Beban Menegak：12kg

Kelajuan Maksimum：250mm/s

Pitch Strok：100-1050mm

Tetapkan pecutan dan nyahpecutan motor kepada 0.2 saat.

Spesifikasi standard tidak boleh digunakan untuk penggunaan kren terbalik. Jika anda mempunyai sebarang keperluan, sila hubungi kami melalui telefon atau tinggalkan mesej dalam talian.

Masa penghantaran: 7-10 hari

PDF

Muat turun 3D

Muat Turun Cadenas3

Pelbagai gaya tempat duduk gelongsor

Badan dan slaid dibentuk secara bersepadu, yang dapat memperbaiki masalah ketegaran yang lemah dan mengurangkan lebar, menjadikan ruang pemasangan peralatan lebih kecil. Satu-satunya reka bentuk muncung bahan api yang dipatenkan dalam industri, yang menggunakan muncung bahan api tunggal pada slaid untuk menyuntik minyak. Ia boleh menyuntik minyak dan mengekalkan nat dan pelbagai set slider secara serentak, menjadikan penyelenggaraan lebih mudah dan menjimatkan masa untuk anda. Arah pemasangan muncung bahan api boleh dipilih mengikut keperluan pelanggan.

Badan ketegaran tinggi/penutup atas ketegaran tinggi

Badan ketegaran tinggi: Terokai penggunaan struktur penyemperitan aluminium bersepadu dan dapatkan reka bentuk struktur nisbah ketegaran kepada berat yang terbaik melalui analisis elemen. Penutup atas anti-penggulungan: Dengan reka bentuk anti-penggulungan khas, penutup atas tidak mudah dipintal atau berubah bentuk semasa penggunaan jarak jauh.

Jenama motor

Boleh dipasangkan dengan motor servo daripada pelbagai jenama. Kedudukan pemasangan motor berbilang arah tersedia untuk dipilih, menjadikan reka bentuk mesin lebih fleksibel

Jenama motor

Boleh dipasangkan dengan motor servo daripada pelbagai jenama. Kedudukan pemasangan motor berbilang arah tersedia untuk dipilih, menjadikan reka bentuk mesin lebih fleksibel

Skru jenama plumbum, tiada tempat duduk tersedia untuk dipilih

Spesifikasi dan jenama skru yang sesuai boleh dipilih berdasarkan ketepatan dan kelajuan yang berbeza.

Kaedah Pesanan

RMH12 - L10-100- M - M10B - C4 - 0001

Spesifikasi

Spesifikasi	Kebolehulangan (mm)		±0.01
	Plumbum Skru Bola (mm)		5	10	20	32
	Kelajuan Maksimum (mm/s)		250	500	1000	1600
	Muatan Maksimum	Mendatar (kg)	50	30	18 tahun	5
		Menegak (kg)	12	8	3	-
	Tujahan Berkadar (N)		341	170	85	53
	Pitch Strok (mm)		100-1050mm/50mm Pitch
Bahagian	Kuasa Motor Servo AC (W)		100W
	Skru Bola Ø (mm)		C7Ø16
	Panduan Linear Ketegaran Tinggi (mm)		W12XH7.5
	Gandingan (mm)		8X10
	Sensor Rumah	Di luar	EE-SX672(NPN)
		Terbina Dalam	EE-SX674(NPN)

Susun Atur Sensor

Nilai pecutan dan penyahpecutan ditetapkan 0.2 saat.

*Apabila lejang melebihi 750mm, larian skru bola akan berlaku. Kami mengesyorkan untuk menurunkan kelajuan kerja dalam keadaan ini. Sila rujuk P85 untuk butiran lanjut.

Overhang yang Dibenarkan

(Unit: mm)

Pemasangan Mendatar		A	B	C
Lead5	30kg	882	65	78
	40kg	606	43	51
	50kg	437	29	35
Lead10	15kg	875	138	157
	25kg	485	73	83
	30kg	386	56	64
Lead20	5kg	1160	384	386
	10kg	561	180	181
	18kg	288	88	89
Lead32	3kg	822	444	385
	5kg	492	255	224
	-	-	-	-

(Unit: mm)

Pemasangan Dinding		A	B	C
Lead5	25kg	100	84	1102
	35kg	63	52	725
	50kg	35	29	433
Lead10	10kg	250	221	1311
	20kg	110	97	633
	30kg	64	56	385
Lead20	5kg	317	316	955
	12kg	147	144	455
	18kg	89	88	288
Lead32	2kg	591	682	1256
	5kg	224	255	488
	-	-	-	-

(Unit: mm)

Pemasangan Menegak		A	C
Lead5	5kg	544	544
	8kg	341	341
	12kg	227	227
Lead10	4kg	606	606
	8kg	303	303
	-	-	-
Lead20	2kg	961	961
	3kg	639	639
	-	-	-

Momen Pemuatan Statik

(Unit: Nm)

SAYA	150
Ahli Parlimen	150
MR	130

*Nilai tork dalam carta menunjukkan pusat graviti.

*Jangka hayat operasi ialah 10,000km apabila produk digunakan di bawah keadaan yang ditetapkan.

*Maklumat data bukan untuk kegunaan songsang pemasangan siling. Hubungi kami untuk butiran lanjut jika anda ingin menggunakan penggunaan songsang pemasangan siling.

Indeks Spesifikasi Penggerak Elektrik

Gunakan Di Mana	Mod Dipacu	Spesifikasi Model	Output Motor (w)	Lebar (mm)	Kebolehulangan (mm)	Spesifikasi Skru Bola		Muatan Maksimum (kg)		Kelajuan maksimum (mm/s) *1
Gunakan Di Mana	Mod Dipacu	Spesifikasi Model	Output Motor (w)	Lebar (mm)	Kebolehulangan (mm)	Diameter Luar （mm）	Plumbum (mm)	Mendatar	Menegak	Kelajuan maksimum (mm/s) *1
Persekitaran Standard	Skru Bola	RMH12	100W	102	±0.01	16	5	50	12	250
							10	30	8	500
							20	18 tahun	3	1000
							32	5	-	1600
			200W	102	±0.01	16	5	50	12	250
							10	30	8	500
							20	18 tahun	3	1000
							32	5	-	1600
		RMH14	200W	135	±0.01	16	5	95	27	250
							10	75	18 tahun	500
							20	35	7	1000
							32	15	-	1600
			400W	135	±0.01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		RMH17	400W	170	±0.01	20	5	120	40	250
							10	110	30	500
							20	75	14	1000
							40	22	7	2000
			750W	170	±0.01	20	5	120	50	250
							10	120	40	500
							20	83	25	1000
							40	43	12	2000
		RMH22	750W	220	±0.01	25	5	150	55	250
							10	150	45	500
							25	105	20	1250
						20	40	43	12	2000
		RMH28	1500W	280	±0.01	32	10	320	150	500
							20	180	75	1000
							32	75	35	1600

Siri lejang ekstra panjang

Gunakan Di Mana	Mod Dipacu	Spesifikasi Model	Output Motor (w)	Lebar (mm)	Kebolehulangan (mm)	Spesifikasi Skru Bola		Muatan Maksimum (kg)		Kelajuan maksimum (mm/s) *1
Gunakan Di Mana	Mod Dipacu	Spesifikasi Model	Output Motor (w)	Lebar (mm)	Kebolehulangan (mm)	Diameter Luar （mm）	Plumbum (mm)	Mendatar	Menegak	Kelajuan maksimum (mm/s) *1
Persekitaran Standard	Skru Bola	RMH17S	400W	170	±0.01	16	5	110	33	200
							10	90	22	400
							20	40	10	800
							32	30	8	1280
			750W	170	±0.01	16	5	120	40	200
							10	95	25	400
							20	50	15	800
							32	35	12	1280
		RMH22S	750W	220	±0.01	20	5	130	50	200
							10	130	40	400
							20	85	25	800
							40	43	12	1600
